已广泛应用于各行各业的各种用途的称重测量，检测检验，对提高产品质量、经济效益及工作效率都起到了重要作用。

一．该系列电子天平具有以下特点：

1. 精度及灵敏度高,反应速度快；

2. 线路模式*,选材和制作工艺精良,因而产品可靠性高,抗干扰能力强,使用寿命长,长

期使用稳定性好,可以适应恶劣的使用环境并长时间连续工作。

3. 交直流两用功能。

4. 具有自动校正功能。

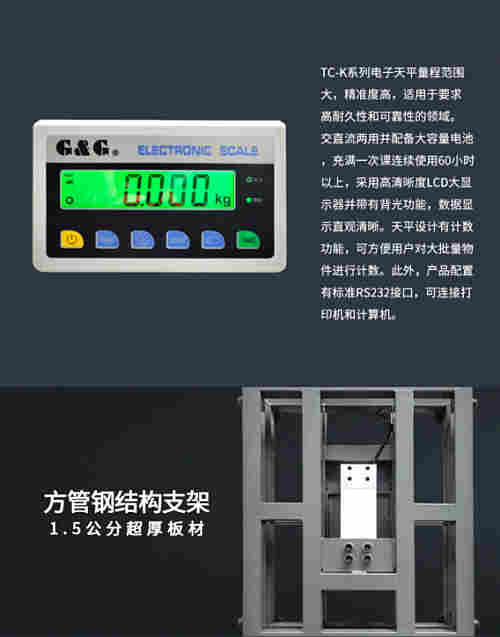

5. 采用高清晰度LCD大显示器,显示清晰,读数直观，并有背光功能。

6. 具有单位转换功能，可在“kg”（千克）→“lb”（磅）之间任意转换；

7. 天平配置有数据输出接口和打印按键，可直接连接打印机进行数据打印,更可直接与计算

机接口,进行数据的采集、统计，同时,计算机也可以通过接口来控制天平的工作,对天平

进行实时的远程控制。

8. 天平设计有计数功能, 可方便用户对大批量的物件进行计数。

9. 大容量充电电池，充满一次可以连续使用60小时以上。

10. 开机显示电池电压，当电池电压不足时自动关机，保护充电电池。

11、精度等级：TC-K系列电子天平符合JB5374-91《电子天平》标准以及JJG1036-2008规

程三级天平的要求。

二. 型号规格及技术参数

型号  TC60K  TC100K  TC150K  TC200K  TC200KB  TC300K

*称量  60kg  100kg  150kg  200kg  200kg  300kg

分辨率  1g  1g  5g  10g  1g  10g

分度值  10d  10d  10d  10d  10d  10d

去皮范围  60kg  100kg  150kg  200kg  200kg  300kg

校准重量  50kg  100kg  100kg  200kg  200kg  200kg

秤盘尺寸  520mm×420mm

供电  AC 220V±10% 50Hz±1Hz DC6V/4AH/20HR 充电电池

使用温度  0-40°C

使用湿度  ≤ 80% R.H

~ 2 ~

型号  TC60KA  TC100KA  TC150KA  TC300KA  TC600KA

*称量  60kg  100kg  150kg  300kg  600kg

分辨率  5g  10g  20g 50g  100g

分度值  10d  10d  10d  10d  10d

去皮范围  60kg  100kg  150kg  300kg  600kg

校准重量  50kg  100kg  100kg  200kg  500kg

秤盘尺寸  500mm×400mm

供电  AC 220V±10% 50Hz±1Hz DC6V/4AH/20HR 充电电池 功率10W

使用温度  0-40°C

使用湿度  ≤ 80% R.H

三．使用前的准备工作和注意事项

1. 请将电子天平放置于平坦坚实的地面上，并使四个调整脚都起到支撑作用；

2. 避免将电子天平置于温度变化过大或者空气流动剧烈和地面有振动的场所使用，严禁将电

子天平置于高温和过度潮湿的场所使用；

3. 请使用独立的电源插座，并且避免使用动力电源，以避免电子天平受到干扰；

4. 打开电源时称盘上勿放置任何物品；

5. 使用前请先开机预热15分钟；

6. 如果显示器左上角的电池符号显示，说明电池电量不足，如不及时充电，天平持续使用时

间不足8小时，系统将自动关闭背光功能，继续长时间使用会使系统自动关机，以免充电

电池过度放电而损坏；当电池电量不足后，对电池的充电时间应在10小时以上；

7. 如果长期不使用的话，应放置在干燥通风的地方，每隔三个月充电一次，再次使用时应先

充电再使用或者使用时同时充电；

8. 严禁使电子天平淋雨或用水冲洗电子天平；

9. 称量时应小心轻放，严禁任何形式的冲击和载，否则极可能导致电子天平的不可逆性损坏；

10.日常使用时应轻拿轻放，擦试时应用浸润中性清洗剂的湿润布条。禁止使用溶解性或化学

处理过的溶剂进行清洁。

11. 警告语：电子天平使用前请仔细阅读说明书，按说明正确操作使用。使用不当容易造成

天平性能下降或损坏。

 100kg高精度1g电子台秤具有11大特点

四．校准功能：如天平已较长时间未使用或刚购入,则应对天平进行校准, 为避免电子天平被误校准和误设置，天平采用两键校准方式，校准时需要先按住“TARE”不放，再按“ ”

键进入校准状态，显示窗显示“C-XX--”进入自动校准状态,（XX为提示应放校准砝码的

重量，例如显示“C-100—”表示需要放置100kg的标准砝码),此时只须将校准砝码放于秤

台上,待稳定后天平显示砝码重量值和稳定重量符号“kg”，校准即告完毕,可进行正常称

量。天平还可进行半量程校准：按住“TARE”不放，再按“ ”键进入校准状态，显示

窗显示“C-XX--”进入自动校准状态，再按“ ”可进行满量程、半量程校准转换。

我们建议用户只需用满量程校准，但当用户同时配置有满量程和半量程标准砝码时，当满量

程校准后，放置半量程砝码显示数据有偏差时，可再进行半量程校准，以提高天平的精度。

如按校准键后天平显示“C----F”,则表示零点不稳定,可重新按“TARE”键使显示回到零点,

再进行校准。

五．数据输出功能

天平配置有标准RS232数据输出接口,可以直接连接打印机，也可以直接与计算机接口，

和计算机接口时应按以下格式编制采样和控制软件：

1．通讯协议: 波特率: 600-9600可设置，出厂设置为600；数据位：8位；停止位:1位；无

校验位。

2.输出数据：按一次打印键或串口接收到一次打印命令就输出一次数据，数据为14位ASCII

码。

~ 4 ~

输出数据格式：输出14位数据（ASCII码）。

符号 数据 单位 回车 换行

1位 8位 3位 1位 1位

数据不为负时，*位为空格，不显示的数据输出为空格。

例：显示 123.45 g时，输出数据为□□□123.45□g□↓←

显示 – 1234.5 g时，输出数据为 —□□1234.5□g□↓←

共14位数据。

3.接收命令：需要先接收到对应的通信号，再接收命令。

当通信号为27（出厂状态），即十六进制的1B时，命令如下（数据为十六进制）：

1B 70:打印（要求天平发送一次数据）;

1B 71:校准;

1B 72:计数;

1B 73:单位转换;

1B 74:去皮;

4.RS232C输出引脚定义（DB9插座（母））：2脚:RXD 3脚:TXD 5脚:GND 。跟计算机RS232C

插座或使用USB转串口线上RS232C插座（DB9插座(公)）连接时应使用公母头交叉线串口线，

接线如下：

2 —— 3

3 —— 2

5 —— 5

六．电子天平的设定方法和含义

按单位转换键“ ”不放开机天平进入设置状态 按单位转换键“ ”可改变需设置的

参数， 按去皮键“TARE”可改变参数值。

1、C1----设置灵敏度 0 1 2 3 4数值越大灵敏度越差稳定性越好，出厂设置为3或2

2、C2----设置滤波强度 0 1 2 3 数值越大反应速度越慢稳定性越好，出厂设置为2或1

3、C3----设置波特率2(600) 3(1200) 4(2400) 5(4800) 6(9600)，出厂设置为2

4、C4----设置通信号 去皮键“TARE”改变低位值,“ ”改变高位值 此数据为通信

时接收的*个数据,出厂设置为27（十六进制1BH）。

5、以上参数设定好后再按一下单位转换键“ ”后天平重新自检出零。

6、按去皮键“TARE”不放开机到“F----3”时松开，可将所有设置参数和校正数据恢复

成出厂状态，使用前应进行重新校正。

七．常见故障及排除方法

故障现象  故障原因  处理方法

开机不显示

1.开关按键接触不良

2.内部电路损坏

1.更换开关按键

2.需返回工厂维修

显示F--3  有按键短路  更换短路按键

显示F--5  1.传感器损坏

2.A/D转换损坏

1.更换传感器

2.需返回工厂维修

显示F--L  1.传感器零位偏低

2.校正数据出错

1.调整内部零位调节短路片

2.按去皮键开机读备份数据，对天平进行重

新校正

显示F--H  1.天平秤盘上重物

2.校正数据出错

3.传感器零位过高

1.去除秤盘上重物

2.按去皮键开机读备份数据，对天平进行重

新校正

3.调整内部零位调节短路片，过调整范围

时需更换传感器

校 正 时 显 示

C--L

传感器零位偏低  调整内部零位调节短路片

校 正 时 显 示

C--F

天平零位不稳定或不在零点  在空秤盘时按去皮键使天平显示0，再进行

校正

校 正 时 显 示

C--H

1.天平秤盘上有重物

2.传感器零位过高

1.去除秤盘上重物, 按去皮键使天平显示

0，再进行校正

2.调整内部零位调节短路片，过调整范围

时需更换传感器

显示F--2  1. A/D 转换出错

2. 传感器损坏

需返回工厂维修

不能进行232通

信

1.通信参数设置错误

2.通信连接线错误

3.内部232芯片损坏

1.检测C3 C4设置参数是否正确

2.检测通信连接线是否正确

3.更换232芯片
