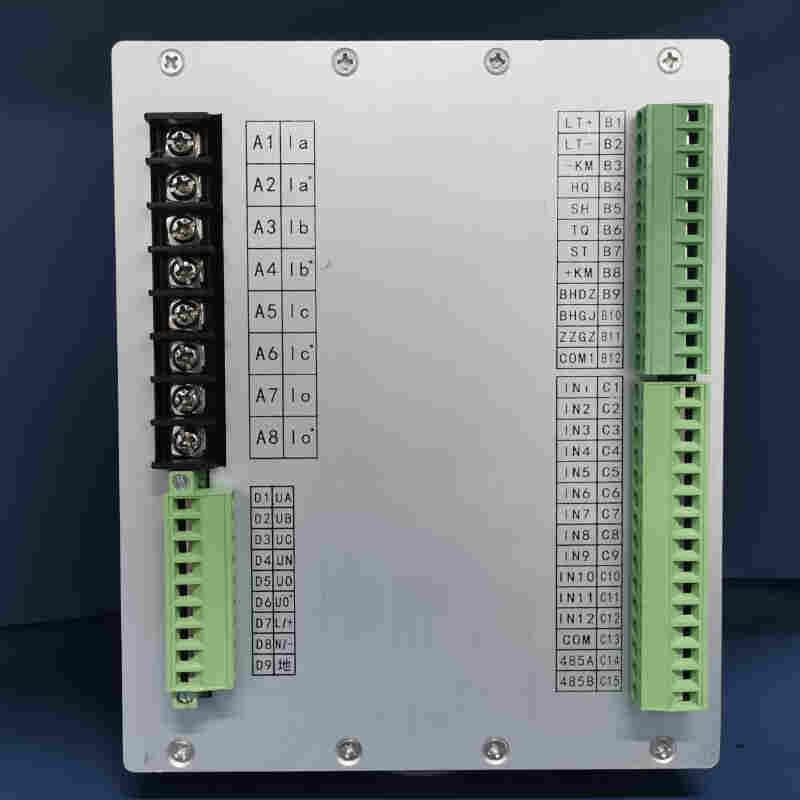

AM2-V微机PT切换监控装置-斯沃2022已更新

可靠闭锁保护出口，保证装置不误动。

AM2-V功能模式

故障录波功能：可将故障前、故障中、故障后的电流、电压、断路器状态和保护信息完整真实记录下来，记录长度100个周波，为用户进行故障分析提供依据。
友好人机界面：大屏幕图形液晶显示，动态显示一次系统图、实时波形图、故障录波图、各种电气参数及保护信息。图形化中文菜单，四位方向导航盘，操作快捷方便。
多路状态监测功能：有多达16路开入量，除特殊定义外，其它开入量可由用户定义，解决了用户需监测多路开入量的问题，不需再配其他装置。
测量功能：高精度测量电流、电压、P、Q、功率因数、频率、零序电流、零序电压、计算电度。
控制回路：装置自带防跳回路，直流、交流均可以带防跳；而且防跳功能解除简单。

AM2-V主要技术指标
.1 技术参数

1） 额定工作电压  AC220、DC220V或DC110V  (订货注明)

2） 额定技术数据

a) 交流电流：    5A或1A     (订货注明)

b) 交流电压：    400V 或100V (订货注明)

c) 频率：        50HZ

3） 功率消耗

工作电源：正常工作时,不大于5W；保护动作时,不大于10W。

交流电流回路：< 1VA/相   (IN =5A)； < 0.5VA/相 (IN =1A)；

交流电压回路：< 0.5VA/相；

4） 工作范围：

电流：            0.04In～20In

电压：            0.4V～1.2Un

频率：            0.9Fn～1.1Fn

时间：            0～100s

5） 保护部分精度：

a) 定值精度：     ≤±5%；

b) 时间精度：     <±1％ 整定时间+35ms

c) 整组动作时间： ≤35ms；

d) 频率精度：     ≤0.01Hz；

6)  测控部分精度：

a) 交流量精度：≤±0.2%；

b) 有功无功：≤±0.5%；

AM2-V装置调试
本装置及其所组屏柜都在厂内经严格调试，出厂时装置及其屏柜都是完好的，接线是正确的。故本装置的调试仅检查运输安装时是否有损坏和屏柜向外的接线是否正确。考虑到本装置具有完善的软硬件自检功能，可以将故障部位准确到插件甚至芯片，本装置的交流采样回路无可调节元件，且具有良好的抗振动性能和温度特性，其精度由出厂调试保证。故可着重检查装置的状态量输入（光耦部分）、交流输入部分、跳合闸输出回路及信号回路（继电器接点部分）部分。以下的调试步骤虽然是针对装置，但以屏柜为对象进行，即检测时包括屏内接线。
【装置通电前检查】
本装置具有较好的制造工艺，无可调节器件，且大量采用大规模集成电路，为保证装置的可靠性，一般调试情况下，请不要拔出装置的插件，在做绝缘检查时也不需要。
通电前检查装置外观应完好，应无损坏，端子无松脱，装置参数与要求一致。特别是电源电压、TA额定电流、跳闸额定电流及合闸额定电流等。
【绝缘检查】
各插件各端子并联（通信端子可不作绝缘试验），用500V摇表按插件分别对地摇绝缘，绝缘电阻应大于100MΩ。
【上电检查】
按照预先要求设置好装置地址，特别在综自系统尤其要注意，操作方法见前所述。
按定值清单输入各组定值到相应的定值区，然后把定值区切换成运行定值区。
