2022已更新ST501E-S-100A马达保护器额定电压660V
来源：江苏舜高智能科技有限公司
发布时间：2022-09-28 12:37:08
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。

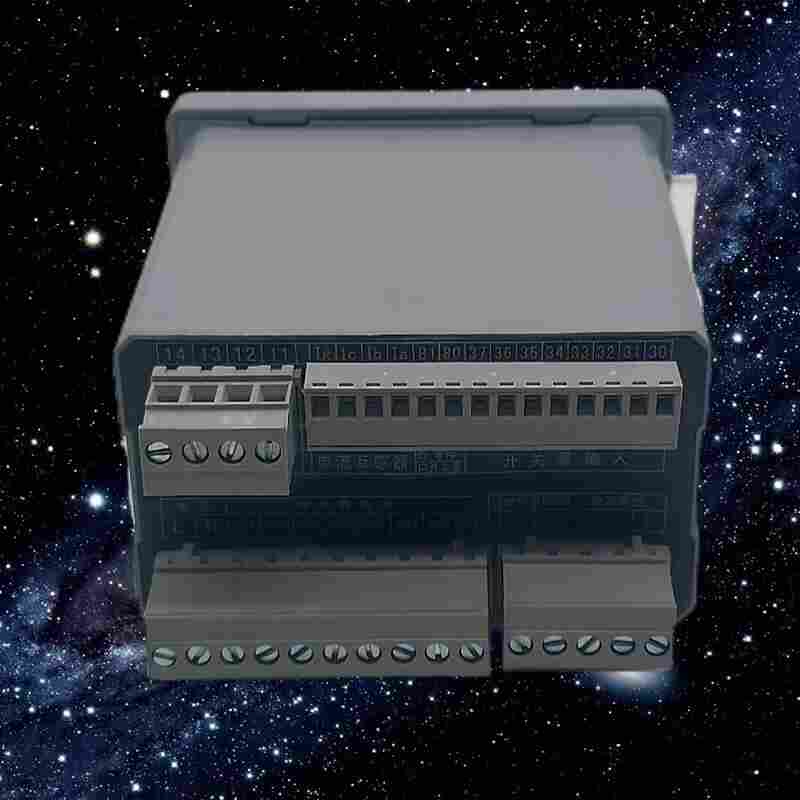

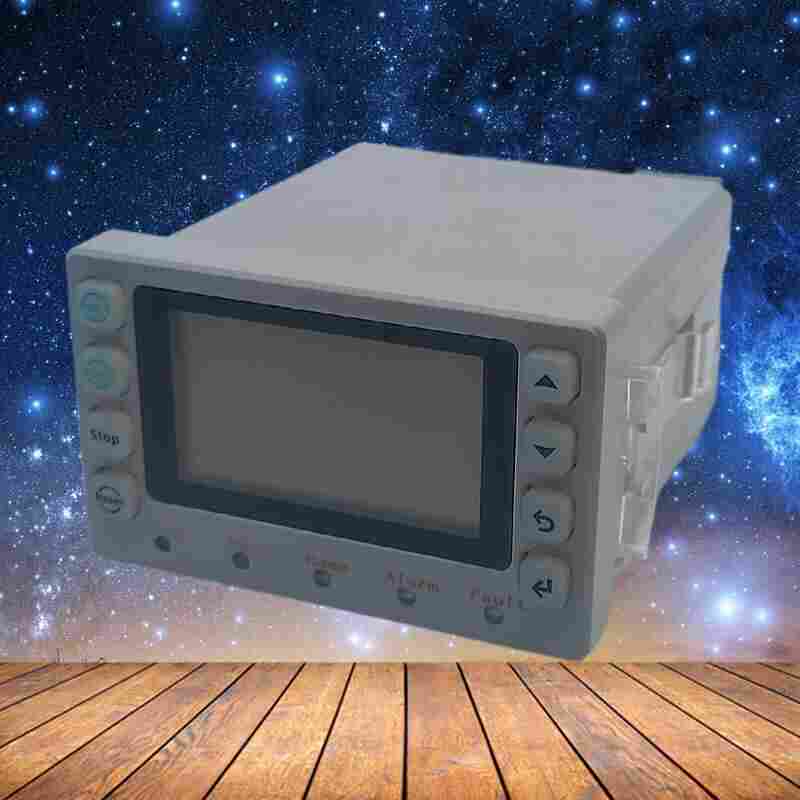

ST501E-S-100A产品介绍
ST501E-S-100A系列电动机智能保护器系统。是我公司在生产过程中积累现场各方经验与单片机高科技的结晶，核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点，可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护，具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口，支持MODBUS-RTU协议和模拟量4-20MA输出功能，方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
系列电动机保护控制器，是按IEC 标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
ST501E-S-100A功能特点
装置具有过载、过热、外部故障、堵转、断相、缺相不平衡、欠压、过压、欠功率、接地或漏电等保护功能，所有保护功能可同时设置报警值和动作值，也可分别设置启用和禁用
可编程开关量输入、继电器输出，满足现场不同保护控制要求
可选择测量量中的任意两路进行4~20mA模拟量输出
采用高性能高亮度点阵液晶显示屏，人机界面有好，且支持中英文显示
测量功能
具有三相电压、平均电压、三相电流、接地电流、三相电流不平衡率、热容量、热电阻、频率、功率、功率因数、电度等参数的测量
保护功能
具有欠载保护、过载保护、缺相保护、堵转保护、接地保护、外部故障保护、欠压保护、过压保护、欠功率保护、相序保护、起动加速时保护、过热保护、TE时间保护等保护功能
12DI 7DO的开关量输入与输出
具有8路DI输入4路DI输出功能，可扩展至12路DI输入、7路DO输出，开关量可实现现场编程
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
起动方式
具有直接起动、正反转起动、星三角起动、电阻降压起动、自耦变压器起动、软起动等起动方式
其他功能
具有4~20mA模拟量输出功能、抗晃电功能、自起动功能、重起动功能、报警查询、故障记录与查询、操作/跳闸次数、运行/停车时间、DI/DO状态查询等功能
ST501E-S-100A技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
【标题】行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
