GEC2061电能质量监测装置江苏舜高-2022已更新
来源：江苏舜高智能科技有限公司
发布时间：2022-10-22 16:49:24
GEC2061电能质量监测装置产品介绍
GEC2061
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
GEC2061电能质量监测装置功能特点
准确度等级
有功电能0.5S级、无功电能2级
全电量测量
三相电压、三相电流、分相及有功功率、分相及无功功率、分相及视在功率、分相及功率因数、频率、需量
基波电量测量
三相基波电压、三相基波电流、分相及基波有功功率、分相及基波无功功率、分相及基波视在功率、基波功率因数
电能计量
双向有功/无功电能、四象限无功电能、视在电能、复费率电能（可选）
电能质量监测
谐波畸变率、谐波含有率、序分量、相位、不平衡度、平均值、电压波峰系数、电流K系数
数据记录
需量记录、/值记录
输入输出
电能输出脉冲、RS485通信接口、开关量输入、继电器输出和模拟量输出
GEC2061电能质量监测装置技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级

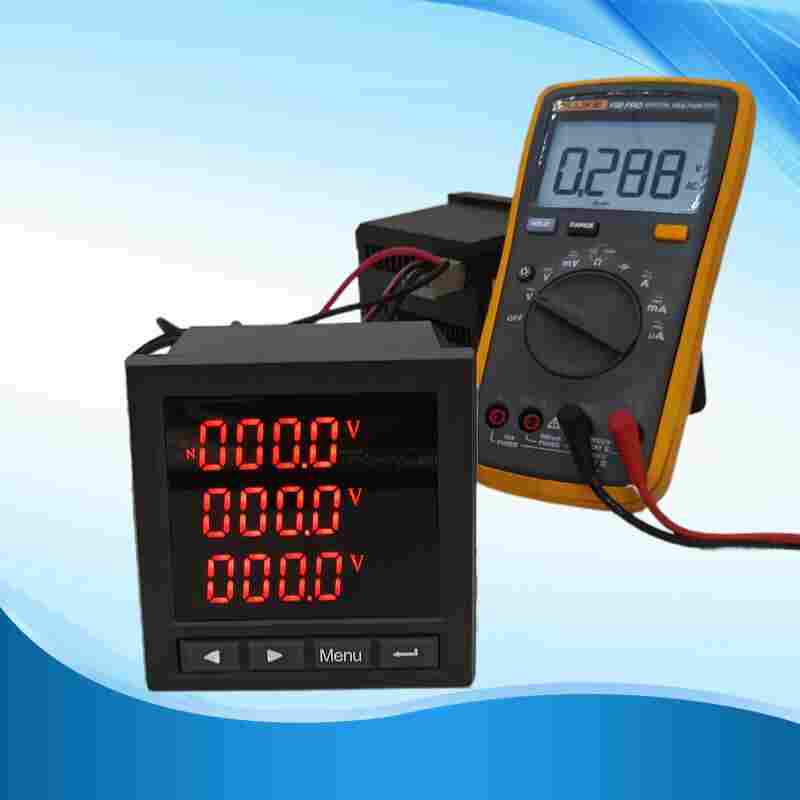

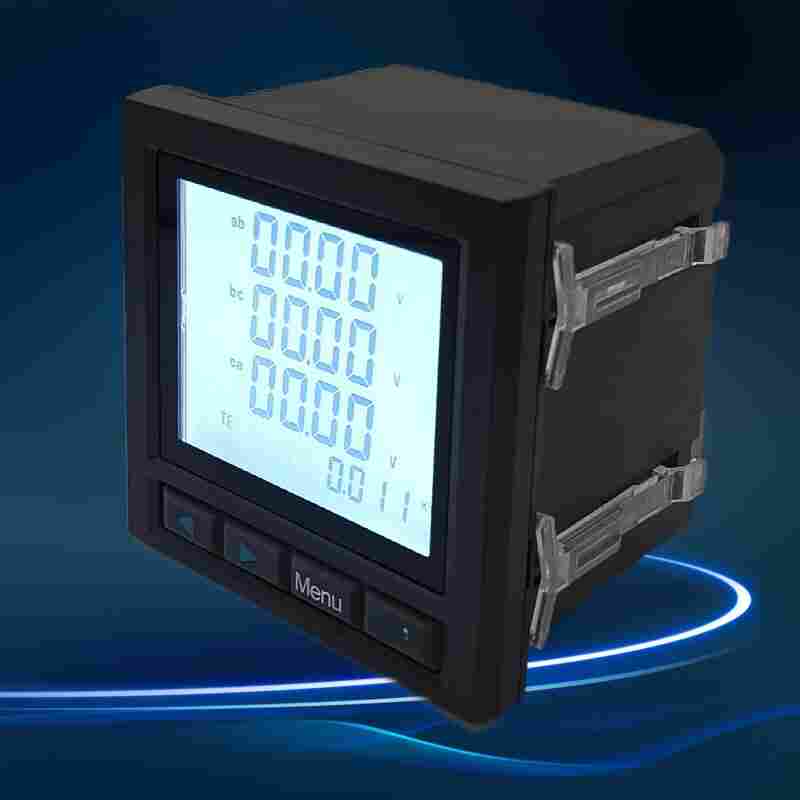

显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
1、我们向您保证所售商品为*行货，并开具13%税，与商品送达后寄送。凭质保证书及，可享受联保服务。
2、我们为您提供具有竞争力的商品价格和免运费政，请您放心购买！
3、产品销售不限区域（限区域产品有说明），我们的客户遍布各地。
3 “三包”服务*
为了保持市场竞争力，保护公司的质量信誉，提高产品服务质量，满足客户要求，我公司对所生产、销售的产品实行“三包”服务，即“包退、包修、包换”。
一、我公司产品在出售7天内，外观良好，无损坏，顾客对产品不满意，可办理退货。
二、我公司产品在出售6个月内，顾客对产品不满意，或发生的产品故障，影响用户使用，可以调换新的合格产品。
三、我公司产品在出售12个月（含12个月）内，出现非顾客使用不当发生的产品故障，公司负责免费修理。
四、我公司产品在出售24个月以上，所发生的可修复故障，公司负责修理，仅适当收取材料费用、工本费用。
江苏舜高智能*研发生产GEC2061电能质量监测装置，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
