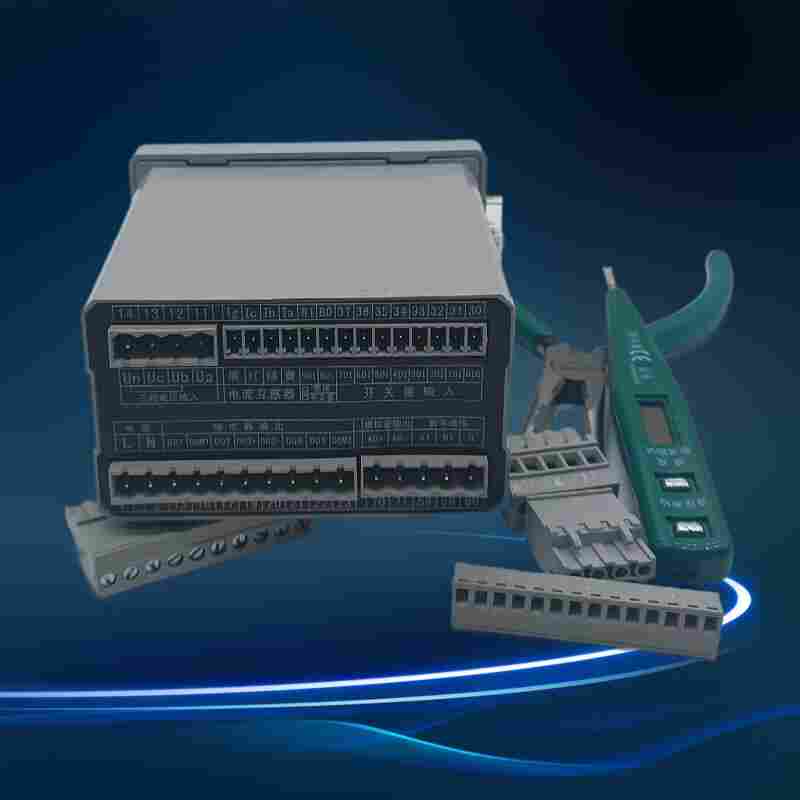

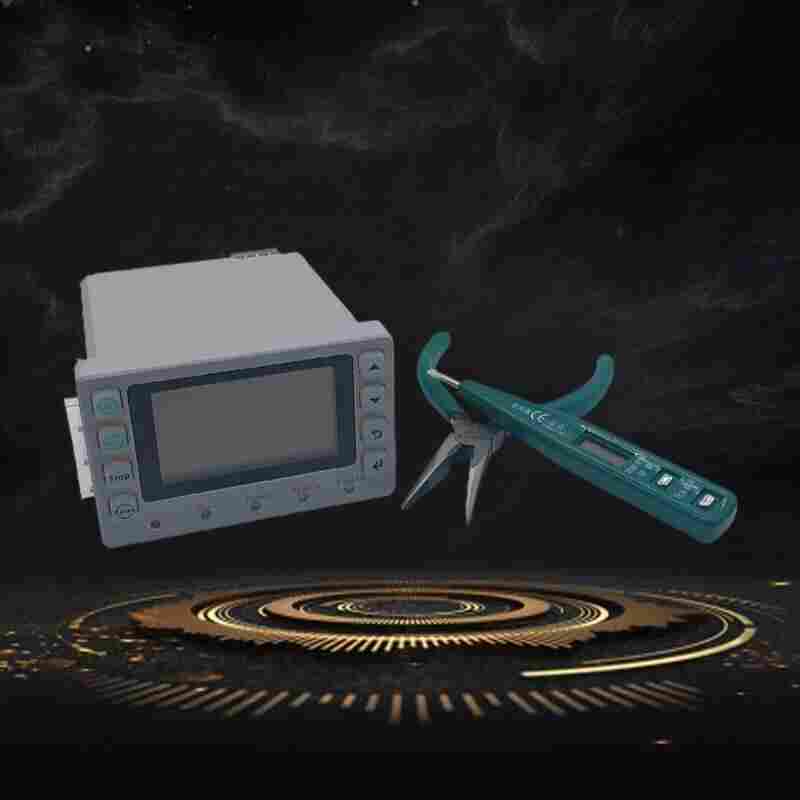

JDB-LQ产品介绍
JDB-LQ电动机综合保护器采用*的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。稳定性好，长期工作无须维护。
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
监控器为电机提供的完善保护，避免因电机过载、欠载、堵转、接地／漏电、欠压、过压、断相及三相电流不平衡、馈线电路保护等可能导致的生产事故，限度地保证设备运行的有效性与安全性。监控器通过 RS485接口，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4~20mA的方式与DCS系统连接， 把电机运行参数传送出去，构成分布式综合电力监控系统。
JDB-LQ功能特点
1、保护功能：对三相电流过流保护、工作电压保护、漏电保护、三相不平衡保护、断相保护、堵转保护、短路保护、欠载保护保护、启动时保护、接地故障保护、接触器状态的实时监测保护。各种功能具有相互独立，相互之间操作互不影响。
2、控制功能：直接起动、直接旁路起正反转起动、星三角起动、变压器自耦起动、软起动器起动、远程起动、多方起动控制。
3、显示监测：运行状态、三相电流、电压、漏电电流、故障信息等
4、设定功能：可对额定电流设定、启动时间设定1-250、启动方式设置、启动方式转换时间的设置、通讯地址1-255、过载保护的设定、堵转保护、不平衡保护、接地保护、短路保护、漏电保护、欠载保护、过压保护、欠压保护、20MA对应值的设定、温度保护、模拟量保护的设定、外部故障、控制继电器J2、控制继电器J3、控制继电器J4。
JDB-LQ技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
【标题】行业背景
国外部分电机保护控制概况：国外研制电机保护控制装置较早，生产规模较大，*生产和种类齐全的应是美国、德国和韩国。韩国的产品主要有交流与直流电机保护继电器（EOCT、S3、SE、ST、AR、SI、DSL、DDT、TIT、3ST、3E、4F、GE、EGR、DG、DGR、SDDR、EECLH)、数显式智能型保护器、电压型保护器等各种型号60余种规格。主要保护功能有电网、电动机、发电机的断相、过载、欠载、三相不平衡、逆相、堵转、漏电、接地、短路等。其特点有保护器自身温度补偿、指示运行、检测负荷率、提示报警、记忆故障原因和数据、通信、与计算机联网、同时监测96台电动机不仅能保护电路和电动机，还可以利用速断功能保护机械设备,还具有调整精度高、动作准确、体积小、外形美观等优点。美国的主要产品有电子型保护继电器、热敏电阻保护继电器、电子型保护系统、智能控制器等各种型号，数十种规格。主要保护功能有断相、堵转、过载、欠载、不对称、相序、接地、短路、温度等其特点有自身温度补偿、脱扣指示、通信、起动时间监控、每小时限数起动。还具有起动转矩控制、软起动、限流起动、全压起动、软停止、泵控制、智能电机制动、预置低速、低速制动、准确停止、双斜率起动、斜坡软起动、突跳软起动、过载欠载测试、早期故障诊断、计量等功能较理想地实现了智能监测与保护控制。德国的主要产品是电子型温度保护器和系列微机综合保护器。该系列保护器主要功能有电流、电压、频率、负荷、接地等和自动重合闸、故障录波等功能它集保护、控制、监测于一体。
江苏舜高智能*研发生产JDB-LQ漏电保护电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
