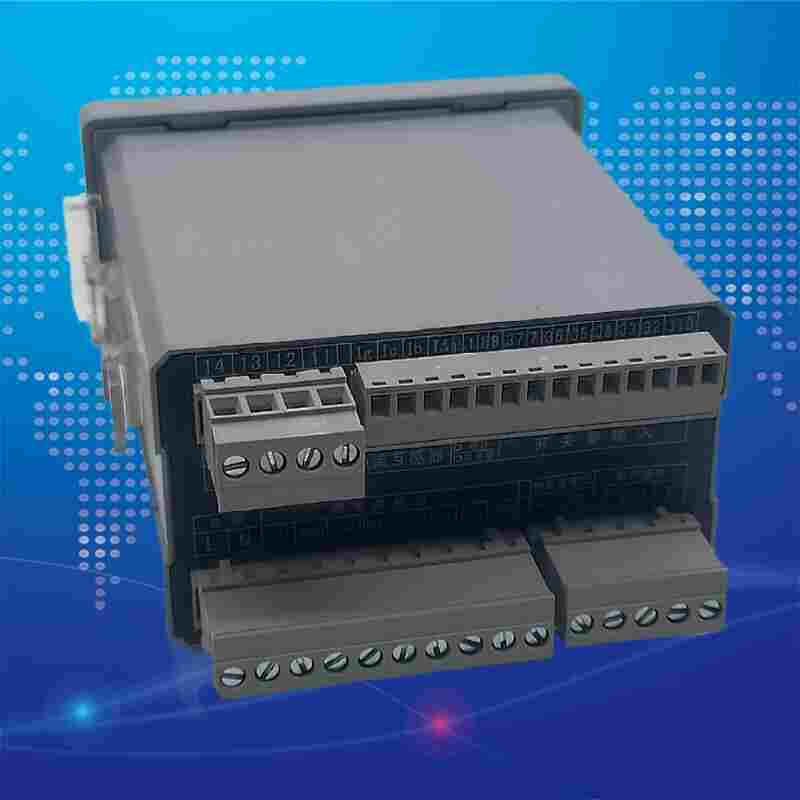

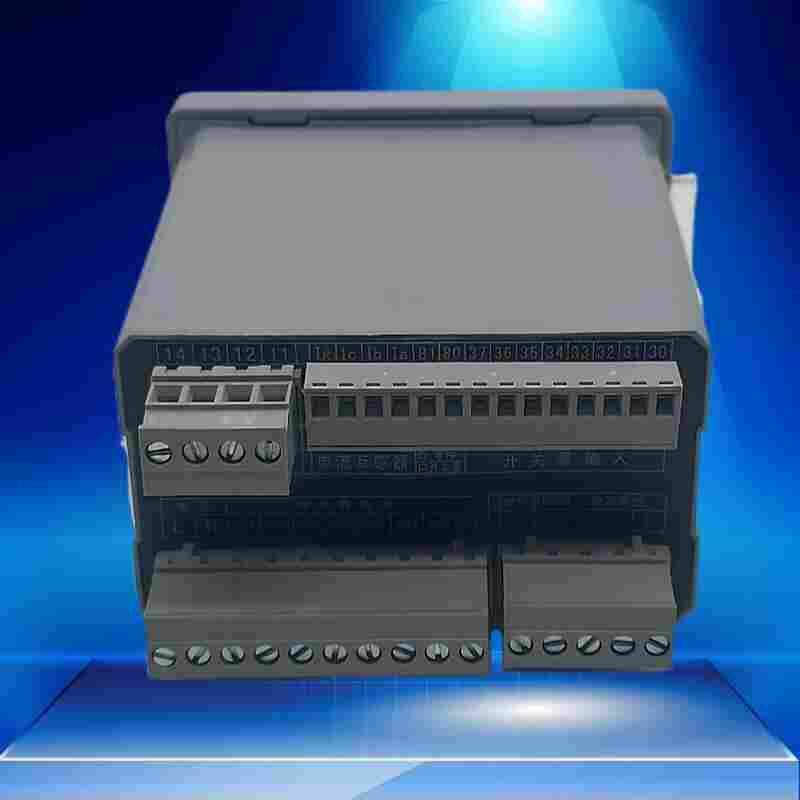

JDB-YR+200/5产品介绍
JDB-YR+200/5智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异 步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了* 的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信 息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于 石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255
低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
JDB-YR+200/5功能特点
1、保护功能：过流保护、 断相保护、 三相不平衡保护、堵转保护、短路保护、漏电保护、 过欠压保护、 接地故障保护、轻载保护。
2、显示监测：运行状态显示三相电流、故障时显示故障信息等。
3、控制功能：直接起动、正反转起动、星三角起动、直接旁路起动、自耦变压器压降起动、多方起动控制。
4、设定功能：可设定额定电流、启动时间、过欠压设定、三相不平衡百分比、漏电电流值、可设故障自动恢复时间或关闭、通讯地址。
5、具有DC-20MA标准模拟量输出，不需外接电源。
6、通讯功能：通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。
7、高清的LED显示三相电流更直观，设置参数更方便。
JDB-YR+200/5技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
国内电动机保护器（电机保护器）的状况
（一)热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。它在保护电动机过载方面具有反时限性能和结构简单的特点。但存在功能少，无断相保护，对电机发生通风不畅，扫膛、堵转、长期过载；频繁启动等故障不起保护作用。这主要是因为热继电器动作曲线和电动机实际保护曲线不一致，失去了保护作用。且重复性能差，大电流过载或短路故障后不能再次使用，调整误差大、易受环境温度的影响误动或拒动，功耗大、耗材多、性能指标落后等缺陷。
(二)温度继电器是采用双金属片制成的盘式或其他形式的继电器，具有结构简单、动作可靠，保护范围广泛等优点，但动作缓慢，返回时间长，3KW以上的三角形接法电动机不宜使用。目前在电风扇、电冰箱、空调压缩机等方面大量使用。
温度继电器与热继电器不同。温度继电器是装在电动机内部，靠温度变化时期动作的。而热继电器装在动力线上，靠电流热效应动作的。
(三)电子式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路，从功能上一般分为断相保护、综合保护（多功能保护）、温度保护和智能保护。此类保护有节能、动作灵敏、度高、耐冲击振动，重复性好、保护功能齐全、功耗小等优点。
1.电动机保护器（电机保护器）是以检测线电流的变化（包括采取、正序、负序、零序和过流）为原则，可检测断相或过载信号。除具有断相保护功能外，还具有过负荷、堵转保护功能。
2.智能保护：集保护、遥测、通讯、遥控与一体的电动机保护装置，对电动机发生断相、过载、短路、欠压、过压和漏电等故障时实现保护，还具有电流电压显示，时间控制，软件自诊断，来电自恢复，自启动顺序，故障记忆，自琐和远传报警，显示故障时的电流、电压故障前后用代号闪烁示警，配置RS485通讯接口，实现计算机联网。同时可监控、监测256台电动机工作等功能。
江苏舜高智能*研发生产JDB-YR+200/5智能马达保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
