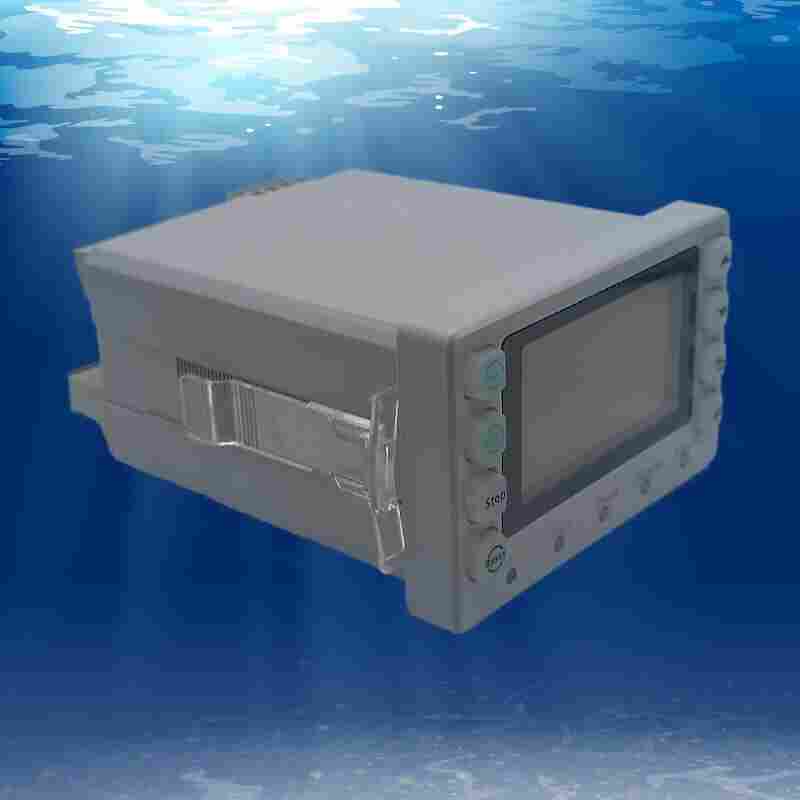

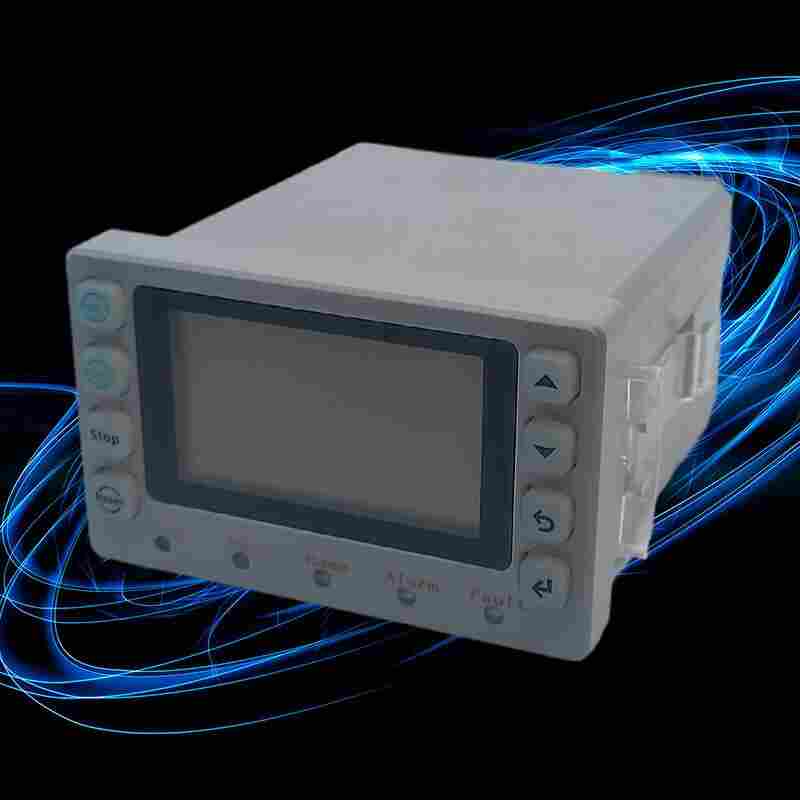

ST503M-F-100A马达保护器带单相接地保护产品介绍
电动机综合保护器采用*的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。稳定性好，长期工作无须维护。
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅。
对于电机及运行设备来说，电动机保护器的应用意味着：
科学有效的现场级保护、测控单元
高抗干扰能力和工作可靠性
集的电机智能化、数字化保护及网络通讯化于一体
将*的网络通讯技术和分布式智能技术溶于MCC 控制中心
ST503M-F-100A马达保护器带单相接地保护功能特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，可靠。
4、高清晰宽温带背光LCD 显示，设置参数与测量及故障记录直观方便。
5、配有RS485 通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
7、具有4~20mA 标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
ST503M-F-100A马达保护器带单相接地保护技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
ST503M-F-100A马达保护器带单相接地保护行业背景
内电动机保护装置的状况 我国电动机保护装置的发展经历了仿苏、自行设计、更新换代、引进技术、跟踪国外新产品等几个阶段。 1.热继电器 热继电器功能少,对电动机发生通风受阻、扫膛、堵转、长期轻过载、频繁起动引起的电动机过热等故障不起保护作用,且重复性能差、大电流过载或短路故障后不能再次使用、调整误差大、易受环境温度的影响误动或拒动,
江苏舜高智能*研发生产ST503M-F-100A马达保护器带单相接地保护，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
