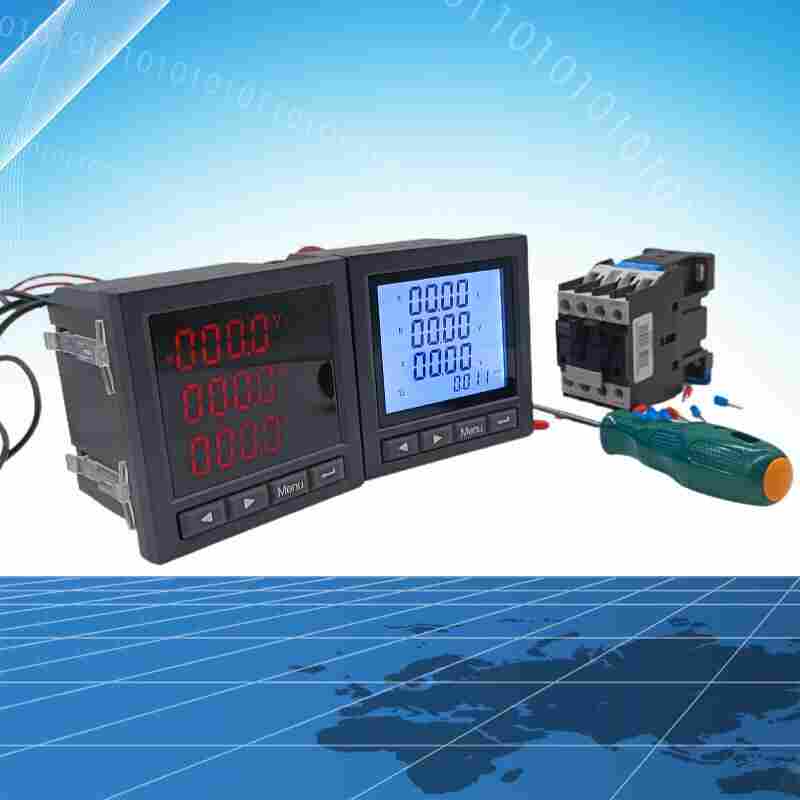

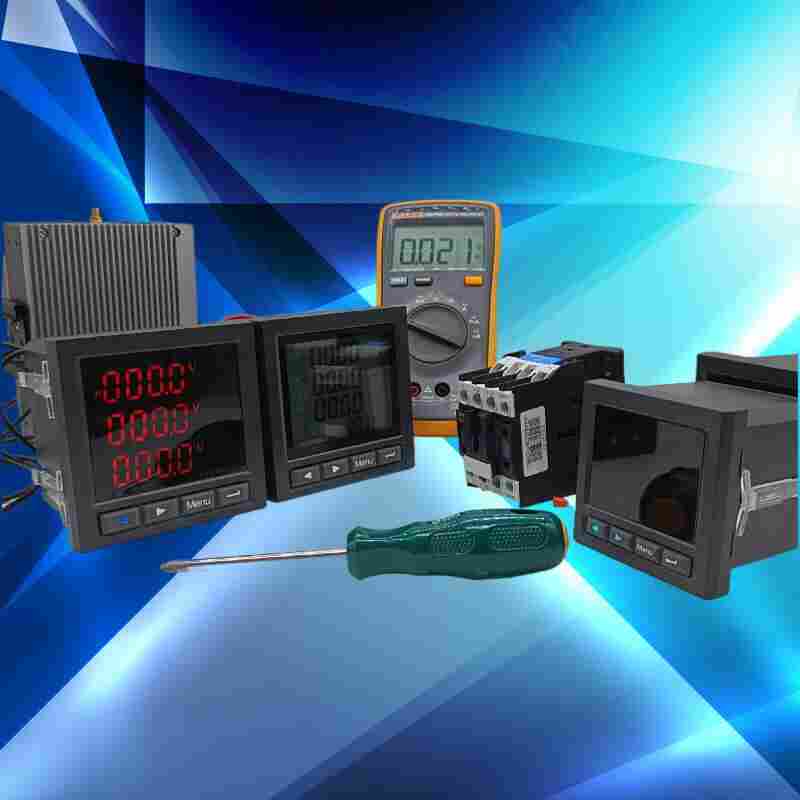

Acuvim-CL电力质量分析仪产品介绍
Acuvim-CL
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
Acuvim-CL电力质量分析仪功能特点
计量：有功电能准确度0.5S级
配电安全告警：具备电压异常、负荷异常、缺相等多种告警，前面板告警指示灯，弹出式告警信息，可通过继电器外接警铃和警灯，消除配电隐患
操作方便：视觉导向操作，提供中英文两种语言
安装方便：可拔插端子
坚强可靠：通讯口可承受交流380V强电而不损坏
Acuvim-CL电力质量分析仪技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
我公司所有供应货物都有合格的《质量检测报告》和相关的产品合格证，符合*的相关规定; 并保证及时提供仪器仪表所需的外检报告、*强制要求的检测报告呢等一切证件，并保证所有证件真实、合法、有效。2、我公司所有供应货物如经贵公司书面确认供应后，对涉及到该货物的使用性能和质量指标的生产厂家、原材料、生产工艺等不作随意更换，如有更换，我公司会在更换之前至少提前20个工作日书面告知贵司。 3、我公司供应产品均保证1年包换，3年保修。如因我方供应产品质量问题，造成贵公司的产品质量问题或不良影响，我方自愿承担该批货物价款的赔偿，并承担由此所造成的所有损失及法律责任。 4、我公司认可贵公司的货物验收制度和仓库保存条件，并在对供应货物进行验收时，自愿严格遵守贵公司的货物验收制度 5、我公司对未通过验收的货物，我公司保证在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。 6、我公司对通过验收的货物，在贵公司投入使用之前，出现相关证照不全、不符及任何质量问题的，我公司*无条件退货，并在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。7、我公司*严格遵守*关于标签标识方面的管理规定，保证产品外包装符合要求。
江苏舜高智能*研发生产Acuvim-CL电力质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
