技术详情:

力范围 带自动排水器：0.15~1.0Mpa；不带自动排水器：0.05~1.0Mpa

过滤精度 3μm（95%去除）

压缩空气主管路过滤器的滤芯，一般采用强度很高的材质，比如不锈钢丝网，其需要承受压缩空气的*波冲击，以保护后端其他过滤器的稳定运行。

所以它的安装位置一般在空压机、后冷却器后端，干燥机和其他级别的过滤器之前。

主管路过滤器后端一般需要配置2-3个精密过滤器，用来过滤较细粉尘或者细粉尘。

介质温度 5~60℃

滤芯寿命 2年（A型为1年）或当压力降过0.1MPa时，应更换滤芯

过滤器要用于压力没有脉动的场合。

用压差表测定过滤器两端压降，当压降大于0.1MPa时，应更换过滤元件。

应垂直安装。从观察窗能看见液面时，应打开手动排水阀放水。

使用自动排水器时，排水管外径使用10mm、长度应小于5m。若空压机功率小于3.7kW，必须使用常闭型自动排水器。若使用常开型自动排水器，有可能不能停止向外排气。

主管路过滤器上可带滤芯阻塞指示器。当过滤器两端压降大于0.1MPa时，红色指示器完全露出，此时应更换滤芯。

◇额定流量是指进口压力位0.7MPa，在进出口的压力降为规定数值时通过过滤器的流量。

◇过滤器精度是指通过滤芯的*颗粒直径。也有定义为除去固态颗粒大小的水平。

◇过滤器内带自动排水器时，AFFAFF2B~22B系列有常开型和常闭型；AFF37B~220A只有常开型。

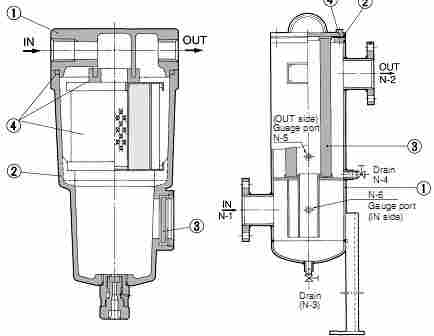

压缩空气从IN口进入，经过AFF主管路过滤器滤芯过滤后分离掉其中的油、水和固态污染物（分离出来的这些杂志流入过滤器的下部，由自动排水器排出），出口便得到较为干净的气体。

SMC AFF的过滤面积比AF过滤器的大10倍 配管2in以下的过滤器滤芯还带有金属骨架，股过滤器使用寿命长，

法兰连接的过滤器的上盖可直接固定滤芯，股滤芯更换容易。
