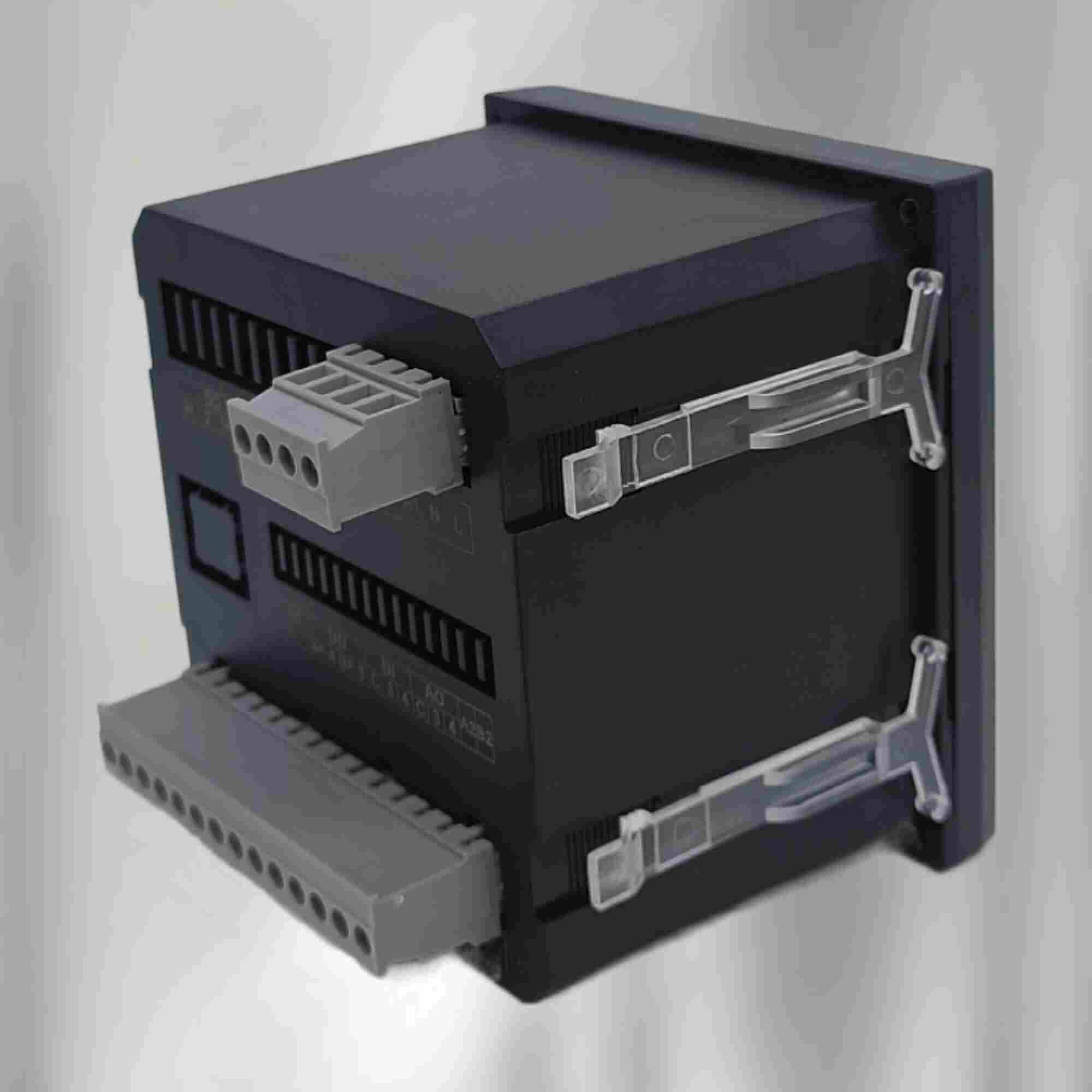

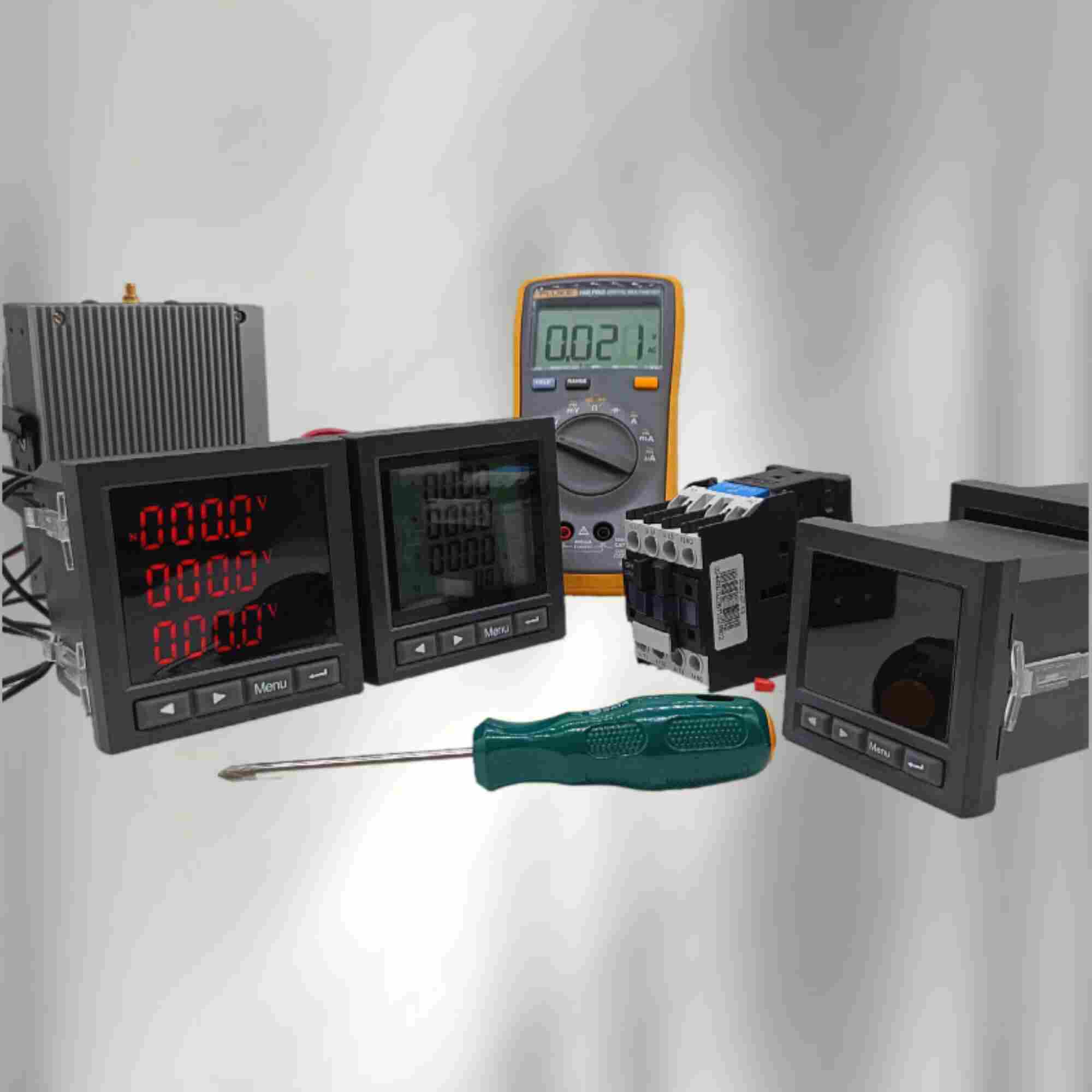

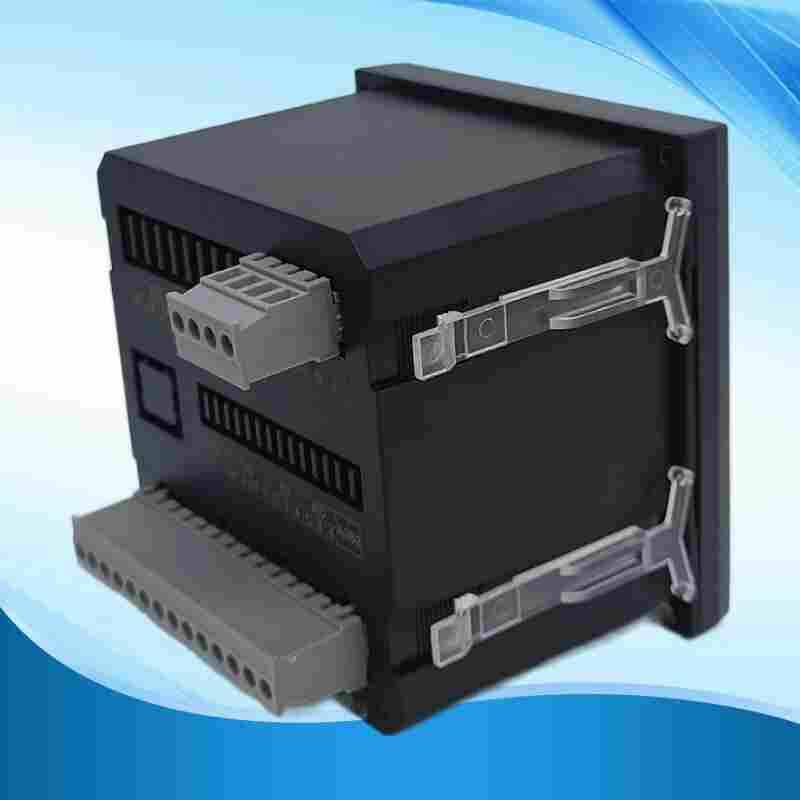

HBD380-E可编程智能电测仪表
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 11:17:14
HBD380-E可编程智能电测仪表产品介绍
HBD380-E
多功能电力仪表用于配电系统的连续监视与控制。可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。具备4路数字量输入（DI），1路4-20mA直流模拟量输出。所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。双回路多功能表将测量、智能化多功能和简单人机界面结合在一起。多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。
HBD380-E可编程智能电测仪表功能特点
测量功能
可测量50多个电量参数，如I1、I2、I3、In、U1、U2、U3、Un、U12、U23、U31、F、、∑P、3Q、∑Q、3S、∑S、F、±kwh、±kvarh、kvah(包括瞬时值、值、值、平均值、谐波THD值)等
分析功能
电能质量分析：例如分析电量/电压的谐波分析来判断电能质量和污染来源
故障预防分析：例如从电流/电压的变化来预防电缆过热、变压器过载、设备老化等电气故障
电能利用效率分析：例如判断节能的重点与方向
控制与保护功能
可达16DI/8DO的开关量功能，控制强大灵活，可灵活控制馈线开关、接触器等
电流/电压/频率/功率等上下限保护等
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
计量与变送功能
0.2S测量精度，方便计算，广泛用于进线柜中
可达8路0/4-20mA模拟量输出，可节省大量变送器
HBD380-E可编程智能电测仪表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
凡我公司提供的的设备，产品质量保质期为3年，3年内如产品质量出现问题，本厂负责保修、包换，质保期满后，本厂对易损部件优先、优惠，以成本价供应，并提供终身服务。本公司所提供的主体设备使用寿命均保证在十年以上，并严格按标准生产制造。因产品质量问题造成损失，本公司负责赔偿。对于贵单位的污水处理系统工程，我公司在售后服务方面作如下*：一、我公司对产品质量实行三包，即：包质、包换、保修；二、合同签订后，保证保质、保量，按时交货：三、本公司确保所提供的设备调试达到合同指标，如因我公司产品质量或安装质量问题造成系统验收不合格，我公司将及时整改直至合格为止，期间产发生的费用由我厂承担。四、 我公司在系统调试期间负责对需方操作、维修人员的培训，并能独立操作； 五、 对于需方的技术咨询，随时给予解答；六、 在交付设备时，本公司向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；当接到用户反应质量问题的信函或后，保证12小时内作出答复。
江苏舜高智能*研发生产HBD380-E可编程智能电测仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
