PD630-E高精度电能质量分析仪
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 11:43:52

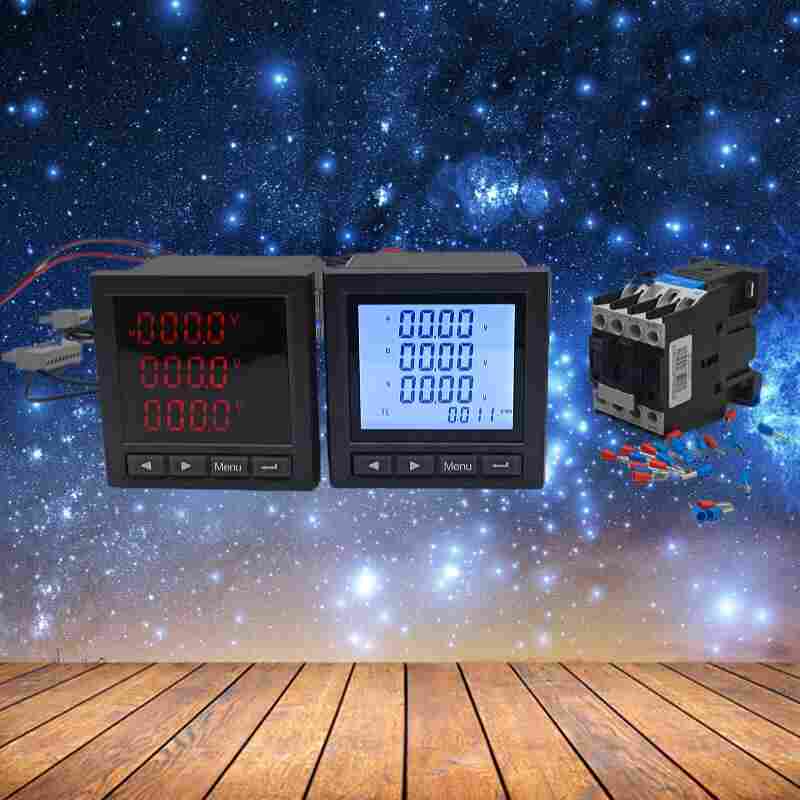

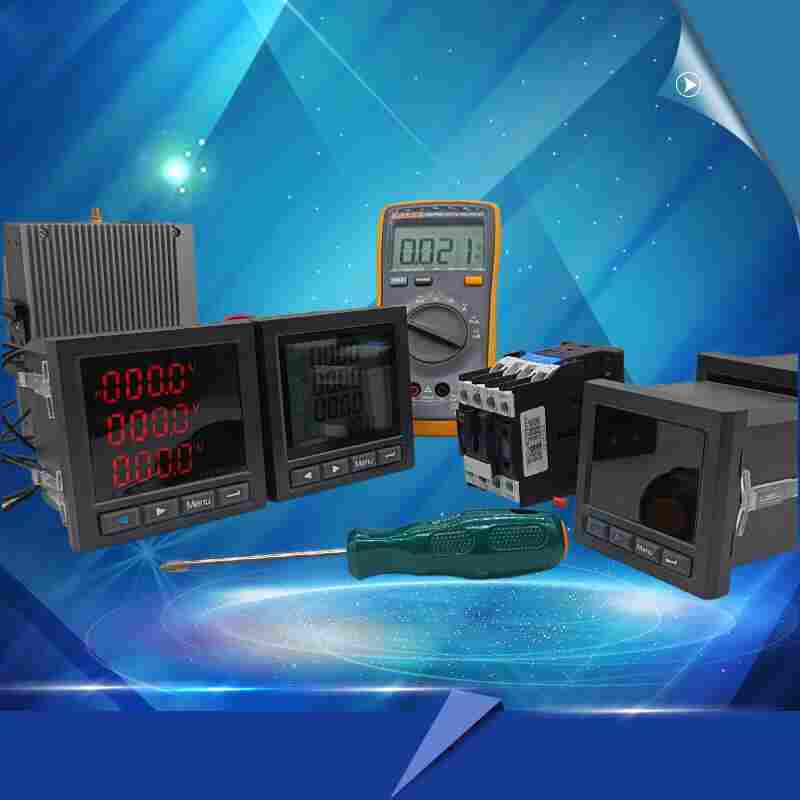

PD630-E高精度电能质量分析仪产品介绍
PD630-E
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU讯协议。
PD630-E高精度电能质量分析仪功能特点
计量：有功电能准确度0.5S级
配电安全告警：具备电压异常、负荷异常、缺相等多种告警，前面板告警指示灯，弹出式告警信息，可通过继电器外接警铃和警灯，消除配电隐患
操作方便：视觉导向操作，提供中英文两种语言
安装方便：可拔插端子
坚强可靠：通讯口可承受交流380V强电而不损坏
PD630-E高精度电能质量分析仪技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
该装置必须由具备*资质的人员进行安装与检修
对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电
流互感器的二次侧线圈短路
始终使用合适的电压检测装置来确定无电压
在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置
始终供给装置正确的额定电压
请勿在结露状态下使用
正常使用前需要检查以下几项：
辅助电源电压
配电系统的频率（50或60Hz）
经过电压输入端子（V1,V2,V3和VN）的线电压690VAC和相电压400VAC
经过电流输入端（I1,I2,和I3）的电流6A
舜高智能售后服务政策
对本公司生产的全线系列产品，提供以下质量保证和售后服务： 1、本公司保证提供的产品符合客户所订合同的质量、规格和性能要求，并提供有关技术指导和服务。 2、我公司产品在正确安装使用下，自设备安装调试合格后12个月内，如产品出现质量问题，我公司负责包修、包退、包换。 3、产品使用中出现的问题保证12小时内给予明确答复或解决方案，质保期内需要现场处理，保证48小时到达现场。 4、使用本公司产品的用户已存入客户备忘录并定期回访。一切为用户着想，终身为用户服务。 5、产品在发货前，我公司将通知客户准备接货，并向客户提供产品质量证明单及货物发运单。 6、产品出厂前，我公司将对产品进行各项指标的严格检验，确保产品合格率达到。
江苏舜高智能*研发生产PD630-E高精度电能质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
