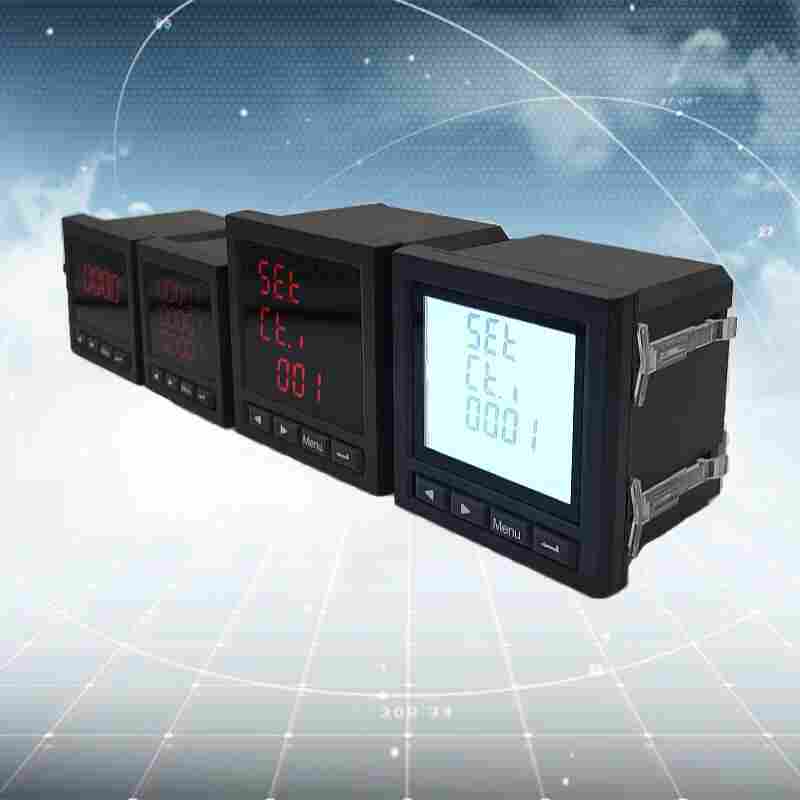

物联网电力采集单元Acuvim3
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 12:05:47
Acuvim3物联网电力采集单元产品介绍
Acuvim3
网络电力仪表集数据采集和控制功能于一身，三相网络电力仪表具有电力参数测量及电能计量为一体，提供通讯接口与计算机监控系统连接，液晶网络电力仪表支持RS485接口MODBUS通讯协议或多种协议,形成网络通讯结构，实现电气设备的自动化管理。网络电力表广泛用于中、低压变配电自动化系统,工业自动化系统、智能型开关柜、楼宇自动化系统、负控系统、能源管理系统、工厂电量考核管理等。
Acuvim3物联网电力采集单元功能特点
高精度电量测量、电能计量以及需量功能
采用模块化设计，可灵活配置RS-485 通信口、I/O 口、I4 模块和温度测量模块，便于功能扩展
电压/ 电流各次谐波及谐波分析
电压/ 电流不平衡度和角度测量
SOE 事件记录、历史电能记录
可选数据冻结、定时记录功能
*值记录、定值越限
具有分时计费功能，多种费率计算
支持RS-485 、以太网通信
支持点阵液晶和数码显示
支持高海拔和防雷选型
Acuvim3物联网电力采集单元技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
我方保证提供的合同货物是全新的、未使用过的。我方保证合同货物在正确安装、正常操作情况下，运行安全、可靠。在质量保证期内，如发现我方提供的合同货物有缺陷，不符合合同约定时，买方可向我方提出索赔。我方按买方要求进行修理、更换，或赔偿买方的损失。如需更换，我方及时用合格的产品进行更换。由此产生的全部费用由我方承担。如我方对索赔有异议，在收到买方索赔通知后的7日以内书面形式提出，否则视为承认买方的索赔请求。我方负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如：工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
江苏舜高智能*研发生产Acuvim3物联网电力采集单元，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
