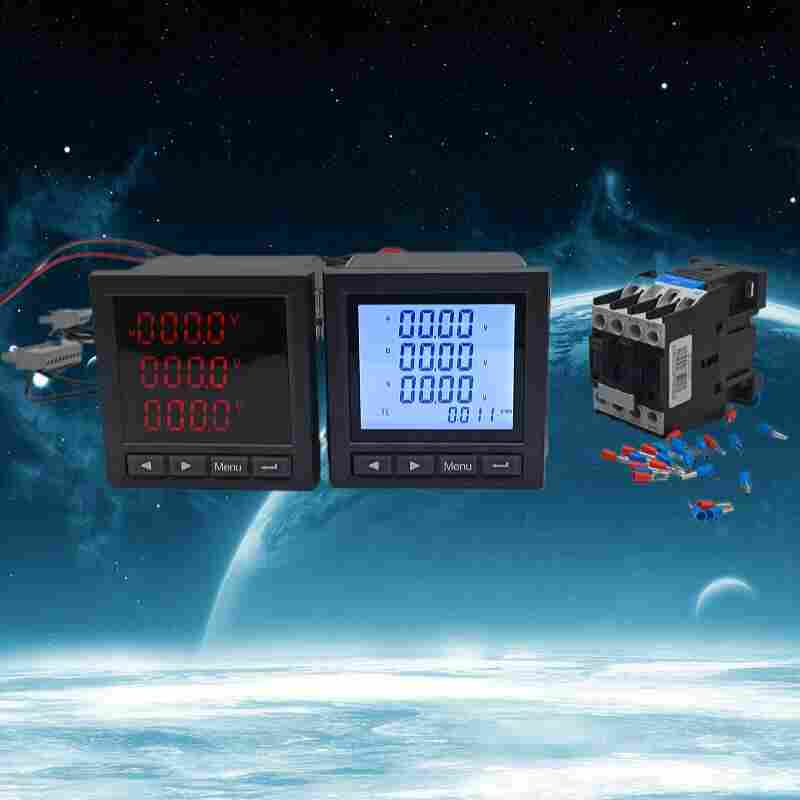

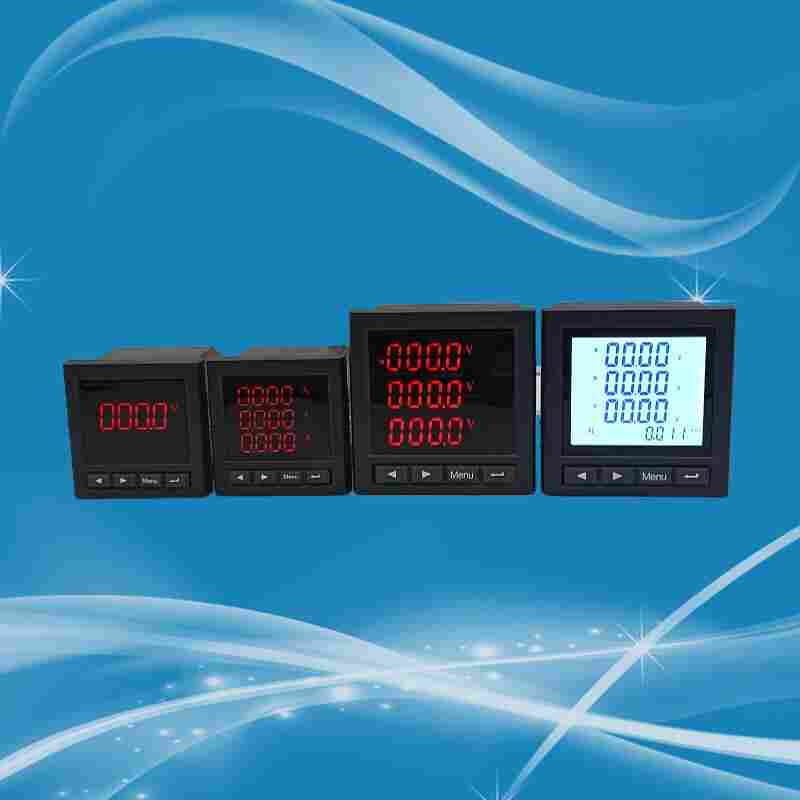

三相智能数显表PD510-F
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 13:43:14
PD510-F三相智能数显表产品介绍
PD510-F
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议
PD510-F三相智能数显表功能特点
1、显示频率、通讯地址、波特吕等通过面板上按钮操作，随时可以任意设置，适用非常灵活方便。
2、可选择被测量值的变送输出，输出为4~20mA，0~5V，4~12~20mA等模拟量可选（K3、K4、K5、K6均可变送输出）。
3、可选择RS-485数字接口，采用标准MODBUS协议，可连接128个不同仪表，传输距离达1.2公里。
数显电力仪表适用范围广、组合功能强：三相功率表除可直接测量显示功率以外，还可通过键盘切换测量显示A,C相电压、电流的真有效值以及频率等电参量：数字校零、校调、精度高，极高。
PD510-F三相智能数显表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
1.公司保证所提供的所有产品完全符合*标准及招标文件中的技术要求。
2.我公司保证按合同要求进行生产、包装、交付，并提供产品质量保证书。如贵公司对产品有新的要求，我公司有雄厚的设计、科研能力，愿为您提供的服务。
3.一旦合同签订，我公司将按合同要求及时交货（同时按用户要求递交相应的技术文件）。如未及时交货，我公司接受合同规定的处罚。
4.我公司可免费提供有关产品的技术咨询、现场施工等服务（可提供电缆牵引头）。
5.我公司的现场服务内容主要有：设备地址预设、主机调试、后续系统运行的跟踪调查。
6.在正常的工作环境和使用条件下，我公司的电缆质保期为一年，电缆的使用寿命在30年以上。如产品在投产以后一年内，产品出现问题并引发事故，我公司会尽快负责更换或维修并承担由此造成的一切费用。若产品在使用十年之内出现问题，我公司仍负责维修或更换，并承担损失。
7.贵公司若在安装投运或正常运行过程中发现电缆产品质量问题，我公司在接到贵公司的或*之时起省内24小时省外48小时内派*人员赶到现场调查、处理，并以贵公司满意为前提。如因我公司产品存在质量缺陷而对贵公司的工程造成损失，我公司承担将承担相应的经济责任。为此，我公司设有质量保证部，为贵公司提供的服务。
江苏舜高智能*研发生产PD510-F三相智能数显表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
