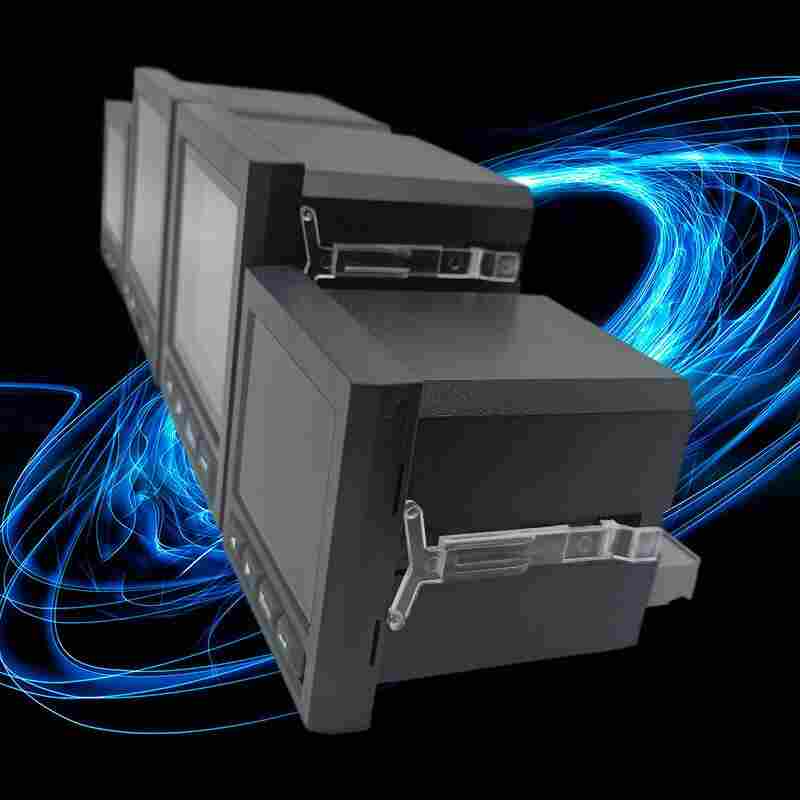

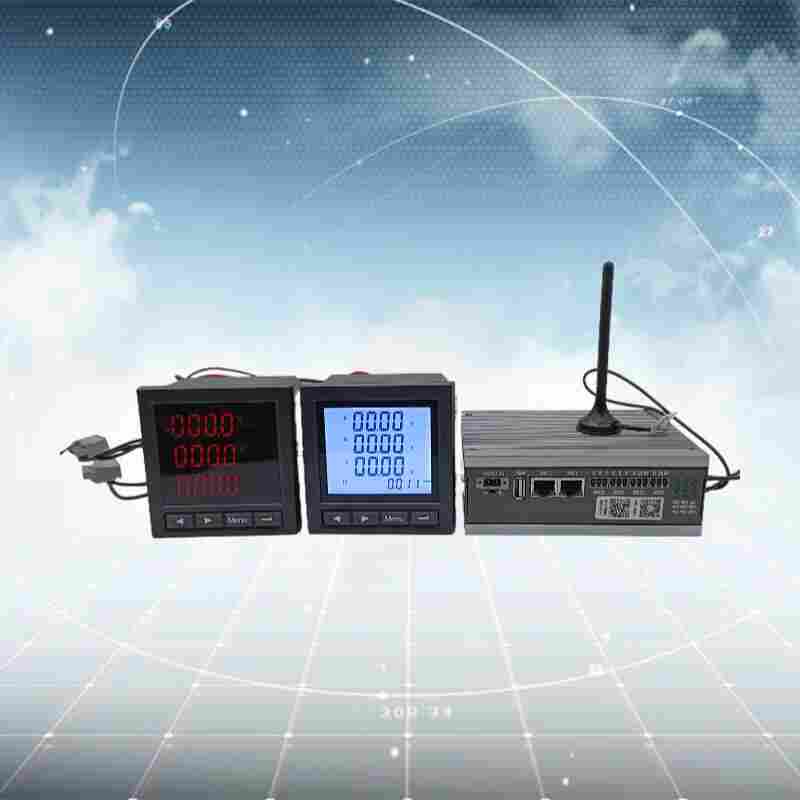

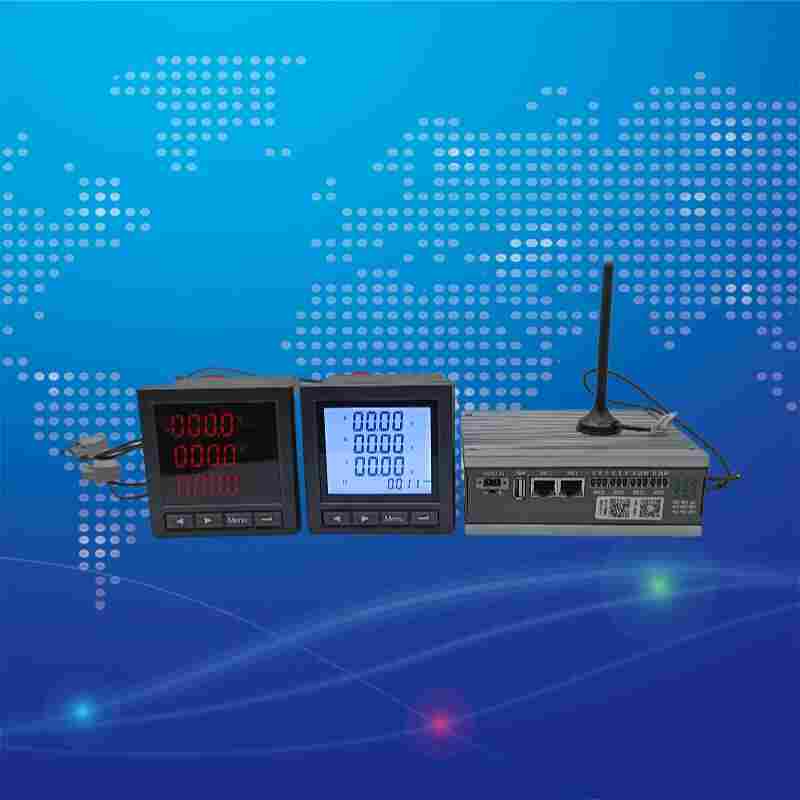

三相数字式智能测控电表MDM3001
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 15:36:34
MDM3001三相数字式智能测控电表产品介绍
MDM3001
智能电网与物联网的提出,给智能电力仪表带来了新的发展与机遇。用户端的智能化建设从通常意义上讲主要分为智能配电系统、能源管理系统、智能楼宇系统，这三大系统的建设都离不开智能电力仪表。在不同的应用场合，功能可以有不同的组合，大致分三类仪表,即监控与保护仪表、电能分析与管理仪表、电气安全仪表。
MDM3001三相数字式智能测控电表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
MDM3001三相数字式智能测控电表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
对于合同货物，我方采用有运行经验证明正确的、成熟的技术和材料；若采用我方过去未采用过的新技术、新材料，经买方事先同意。买方的同意并不减轻或免除我方根据本合同所承担的责任。我方从分包商处采购的设备及部件的一切质量问题应由我方负责。如果我方提供的合同货物有缺陷，或由于技术资料有错误、我方技术人员指导错误，造成合同货物报废或工程返工，我方应立即无偿进行更换或赔偿买方因此遭受的损失。需更换合同货物的，我方应承担由此产生的到安装现场换货的一切费用，包括但不限于新货物的费用、将新货物运至安装现场的费用及处理被更换货物的费用等。我方更换或修理合同货物的期限按双方约定执行，如逾期未完成更换或修理工作的，按延迟交货处理。
江苏舜高智能*研发生产MDM3001三相数字式智能测控电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
