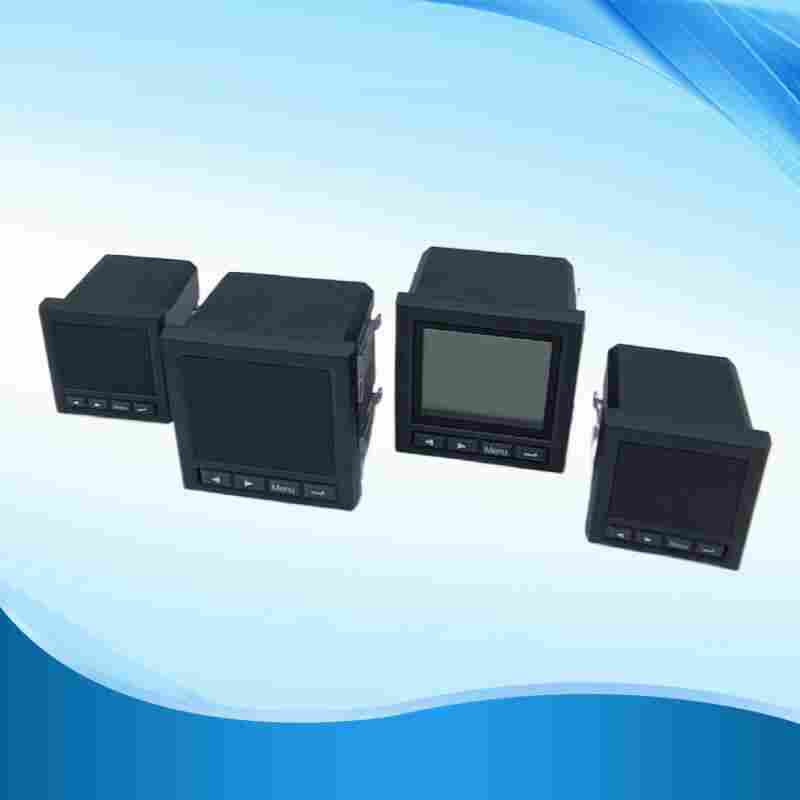

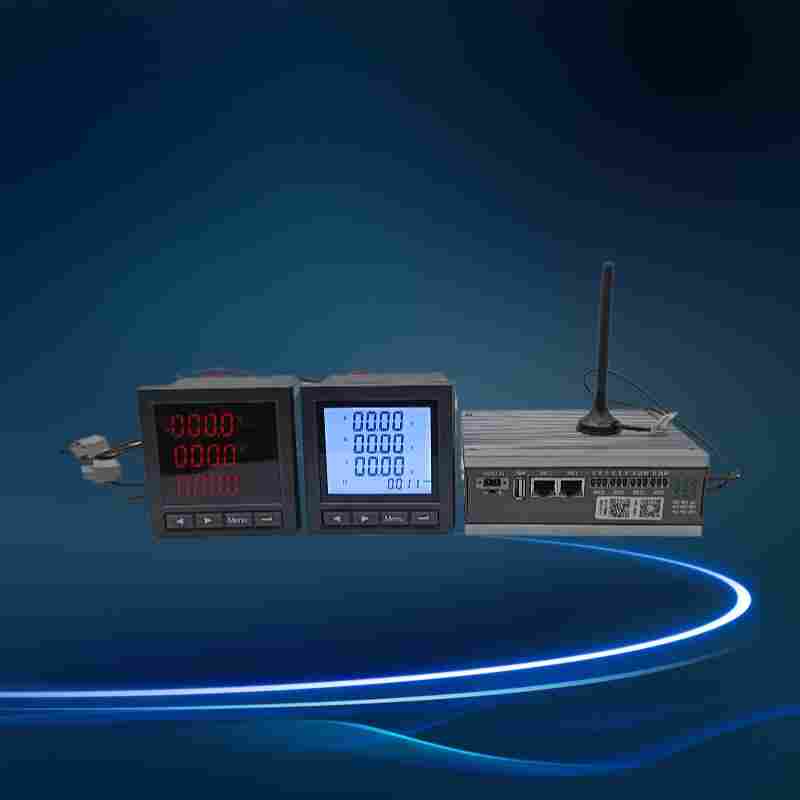

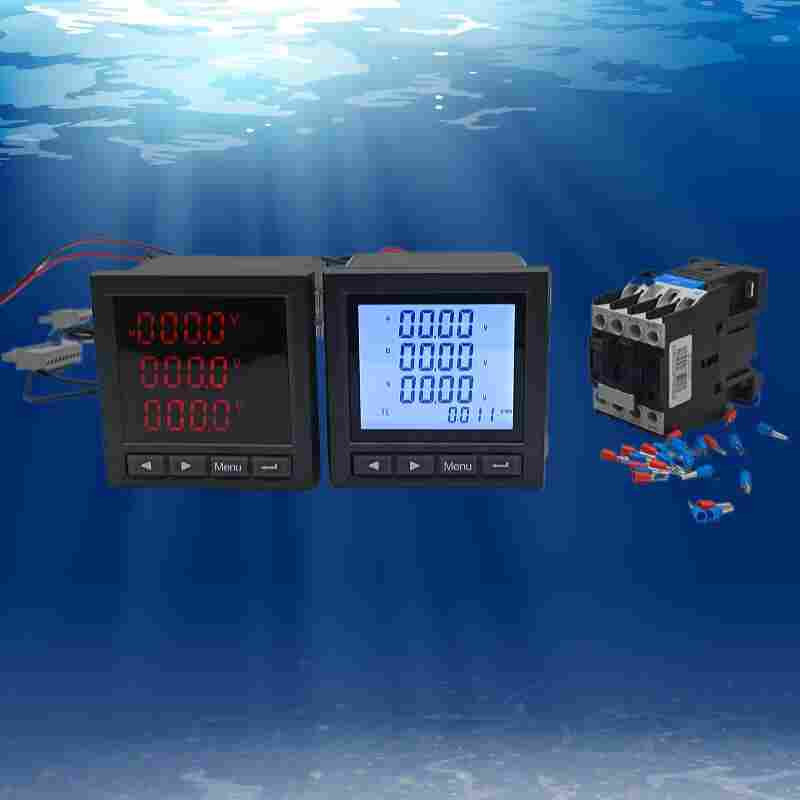

电能质量分析仪PD204E-9S4G
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 15:48:50
PD204E-9S4G电能质量分析仪产品介绍
PD204E-9S4G
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为级、实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU讯协议。
PD204E-9S4G电能质量分析仪功能特点
电气参数测量
多功能电力仪表可以实时测量下列电气参数：
■ 电压V：三相相电压、线电压
■ 电流I：三相线电流及其平均、中线电流
■ 有功功率P：各相有功功率和有功功率
■ 无功功率Q：各相无功功率和无功功率
■ 视在功率S：各相视在功率和视在功率
■ 功率因数PF：各相功率因数和系统功率因数
■ 频率F：系统的频率
电能计量功能
可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能**多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：*多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P、QA、QB、QC、Q、SA、SB、SC、S、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
PD204E-9S4G电能质量分析仪技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
我方保证提供的合同货物是全新的、未使用过的。我方保证合同货物在正确安装、正常操作情况下，运行安全、可靠。在质量保证期内，如发现我方提供的合同货物有缺陷，不符合合同约定时，买方可向我方提出索赔。我方按买方要求进行修理、更换，或赔偿买方的损失。如需更换，我方及时用合格的产品进行更换。由此产生的全部费用由我方承担。如我方对索赔有异议，在收到买方索赔通知后的7日以内书面形式提出，否则视为承认买方的索赔请求。我方负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如：工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
江苏舜高智能*研发生产PD204E-9S4G电能质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
