AMC96L-E3分时计费多功能表
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 15:50:39

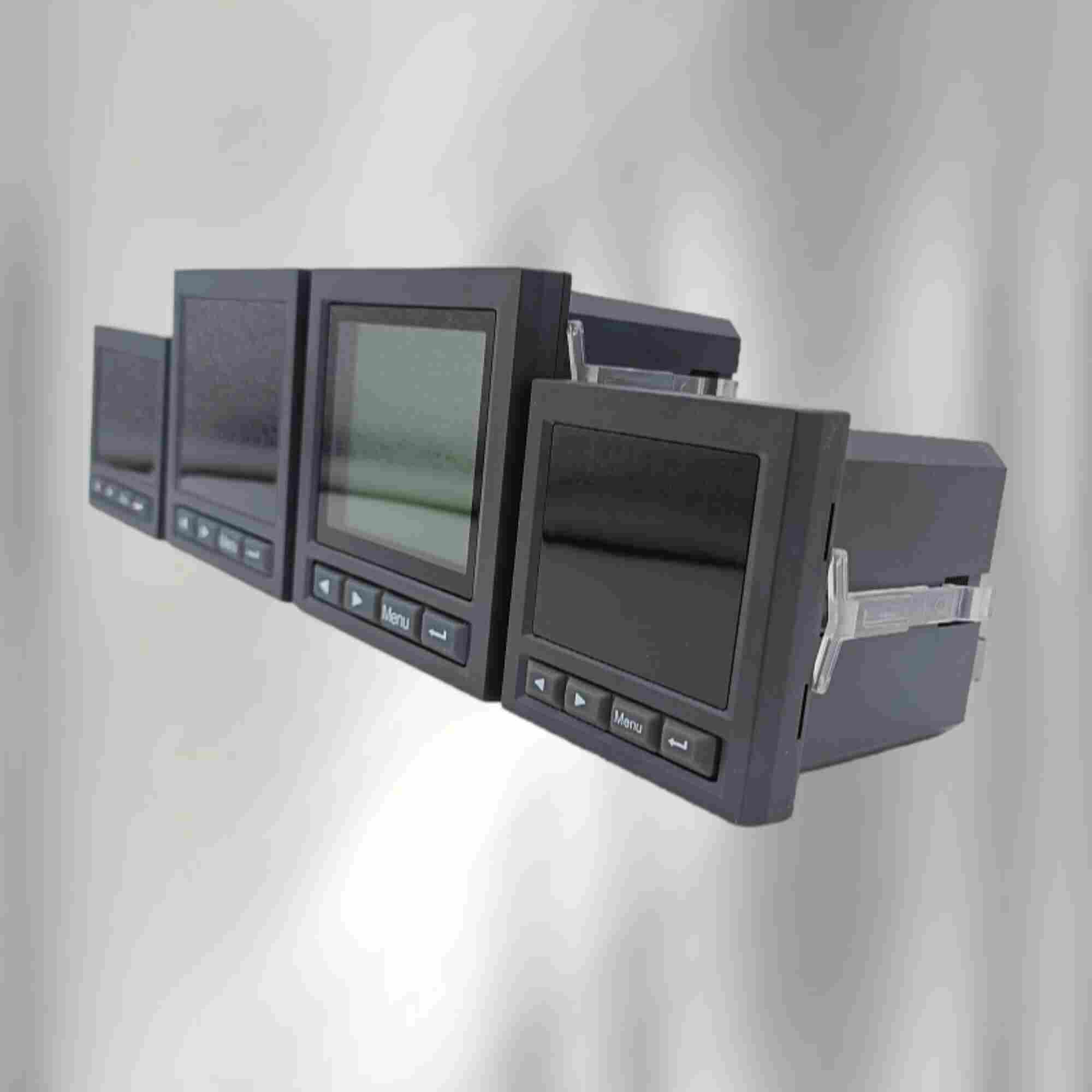

AMC96L-E3分时计费多功能表产品介绍
AMC96L-E3
网络多功能液晶仪表是一种具有可编程功能、自动化测量、段码液晶显示、电能累加、数字通讯等多功能为一体的智能三相综合电力参数监测仪表。它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够代替电量变压器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。其结构紧凑、电路*、测量功能强大，是对传统仪表的性设计。可广泛应用电力、邮电、石化、煤炭、冶金、铁道、市政、只能大厦等行业、部门的电气装置、自动控制、调度系统以及能效管理系统。
AMC96L-E3分时计费多功能表功能特点
高精度电量测量和电能计量
16条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持2 路或3 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录（ PMC-S723-B ）
支持RS-485 通信或LoRa 通信
支持段码液晶或点阵液晶显示
AMC96L-E3分时计费多功能表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ

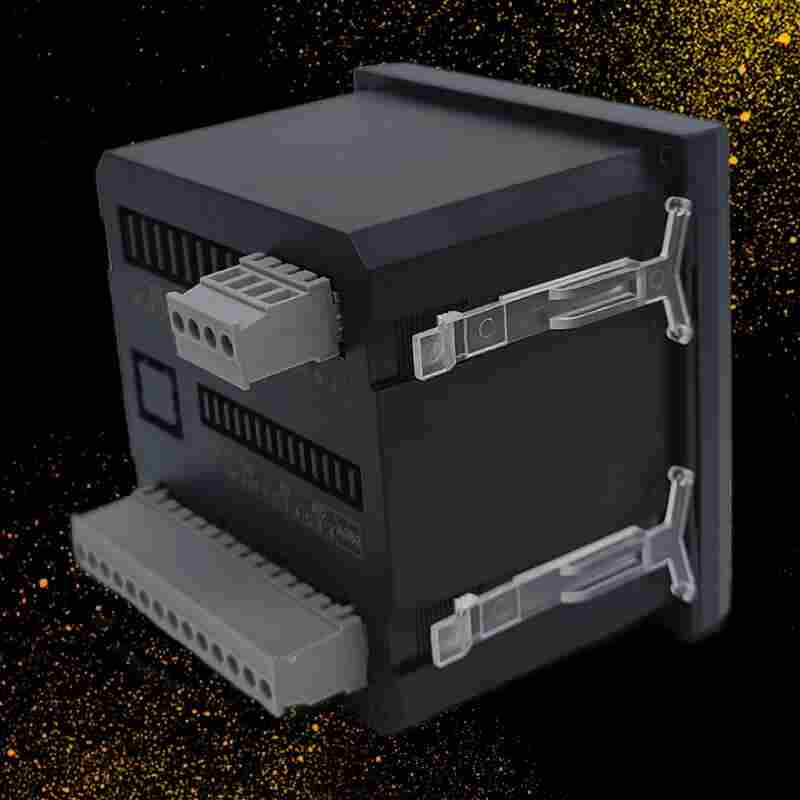

电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
为了确保拼接屏幕显示系统工程的运行，我公司愿为整套系统提供高质量的服务，并特作如下*：
1) 从系统*终验收开通投入使用之日起，提供二十四个月的保修期。在此期间，设备 的所有硬软件因质量问题出现故障或不合格部分均由我司免费及时处理。
2) 系统设备的操作及日常维护工作由客户的技术人员负责，提供场地培训及指导。3) 设备安装后的所有技术服务，将由我公司的技术支持中心提供设备维护和本地售后 服务。
4) 客户维修中心设有零配件库，备有全套的备品备件，在24小时内提供系统任何需 要更换的备件，确保客户不会因为缺乏零件而耽误系统运行。
5) 保修期后，客户可与我公司签订年维修合同；我公司可提供能够优惠的液晶单元设 备终身保修服务（即只收取材料工本费）。
6) 我司将对所提供的设备提供长期的跟踪维护和技术支援。免费提供升级服务，硬件 升级服务仅收取成本费。
江苏舜高智能*研发生产AMC96L-E3分时计费多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
