三相数字式智能测控电表PD204E-9S9B
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 16:07:36

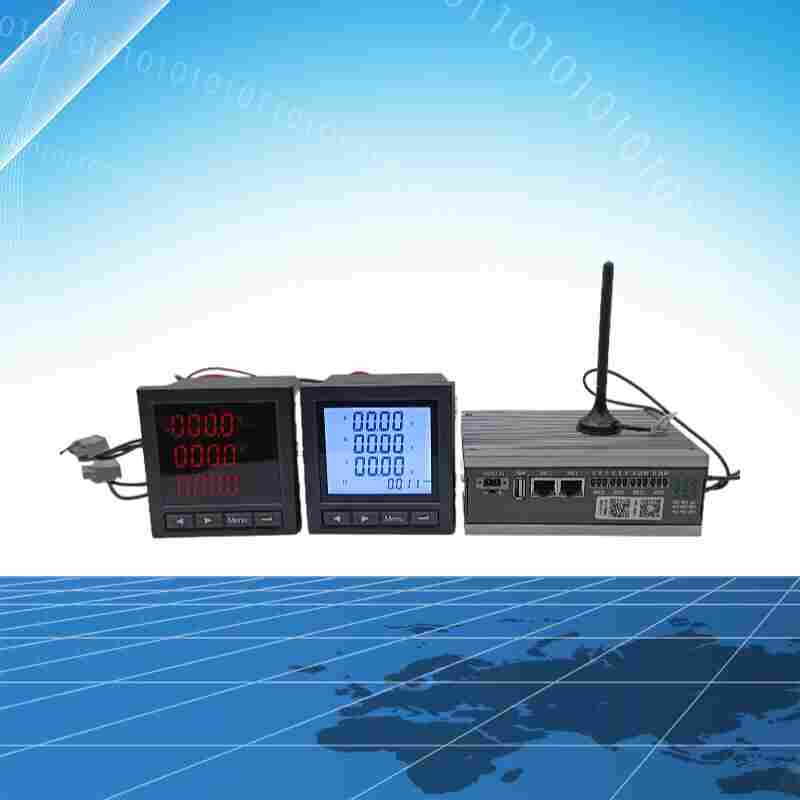

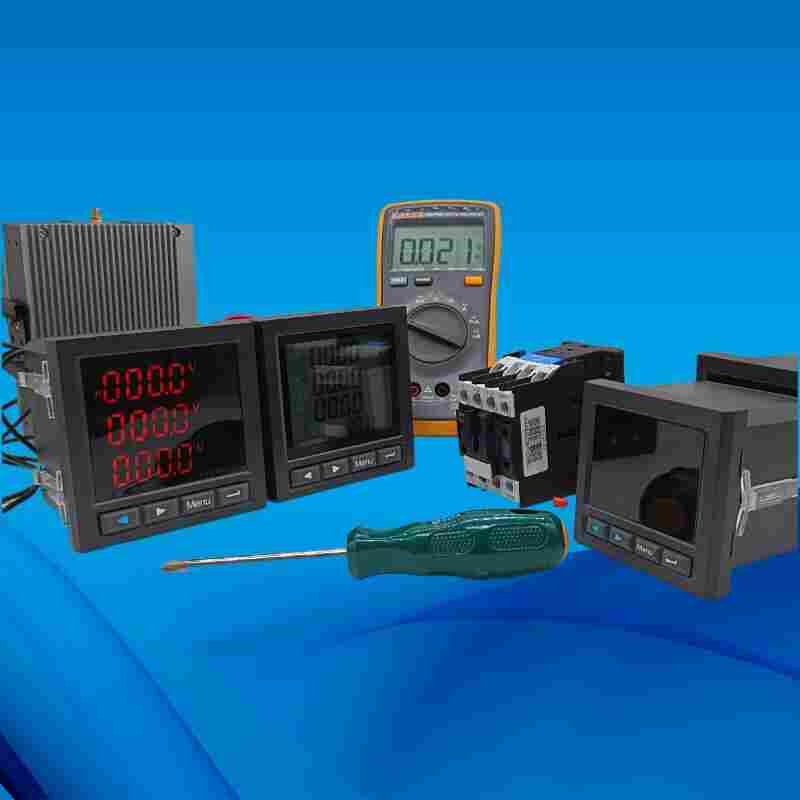

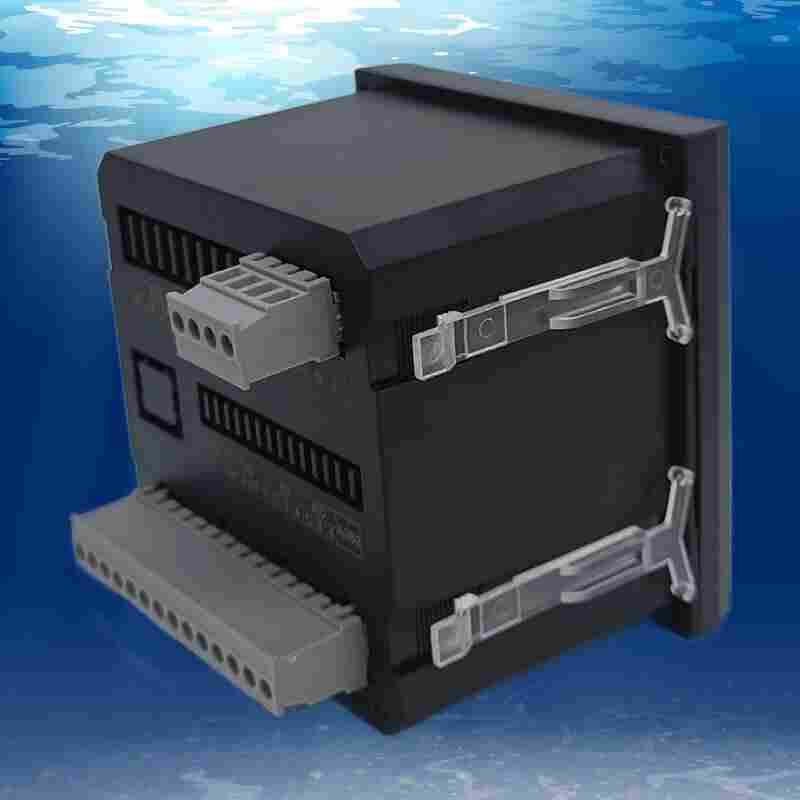

PD204E-9S9B三相数字式智能测控电表产品介绍
PD204E-9S9B
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块（开关量输入输出、模拟量输出、复费率电能统计、谐波分析等）。
PD204E-9S9B三相数字式智能测控电表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
PD204E-9S9B三相数字式智能测控电表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
对本公司生产的全线系列产品，提供以下质量保证和售后服务： 1、本公司保证提供的产品符合客户所订合同的质量、规格和性能要求，并提供有关技术指导和服务。 2、我公司产品在正确安装使用下，自设备安装调试合格后12个月内，如产品出现质量问题，我公司负责包修、包退、包换。 3、产品使用中出现的问题保证12小时内给予明确答复或解决方案，质保期内需要现场处理，保证48小时到达现场。 4、使用本公司产品的用户已存入客户备忘录并定期回访。一切为用户着想，终身为用户服务。 5、产品在发货前，我公司将通知客户准备接货，并向客户提供产品质量证明单及货物发运单。 6、产品出厂前，我公司将对产品进行各项指标的严格检验，确保产品合格率达到。
江苏舜高智能*研发生产PD204E-9S9B三相数字式智能测控电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
