PD800H-G14谐波监测多功能表
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 16:55:50

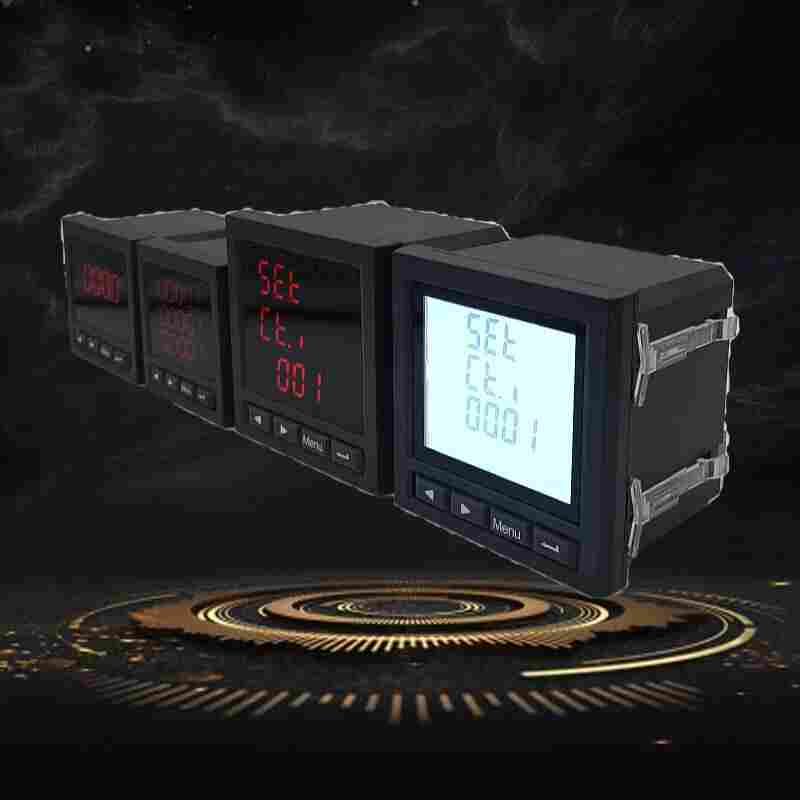

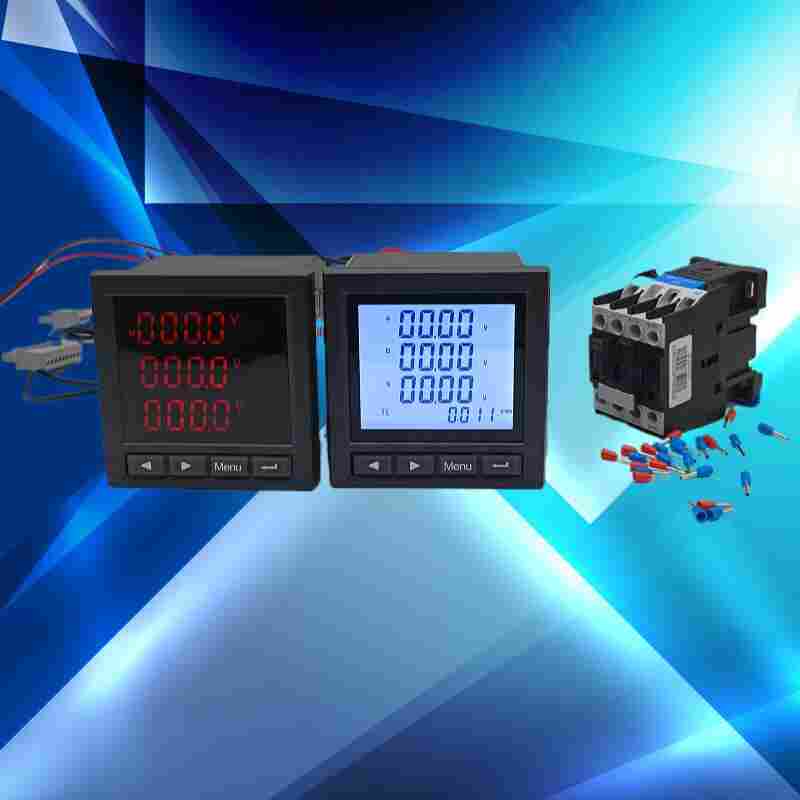

PD800H-G14谐波监测多功能表产品介绍
PD800H-G14
智能网络多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压,有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络多功能电力仪表。智能网络多功能电力仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种*的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统(如：SCADA数据采集与监视控制系统、IPDS智能配电系统和EMS能源管理系统）中。
PD800H-G14谐波监测多功能表功能特点
三相电力参数测量仪(多功能电力仪表)是一种简单可靠的测控装置，具有数据采集和控制功能。可广泛应用于电力系统、智能楼宇、监控系统、低压配电等自动化领域。
三相电力参数测量仪(多功能电力仪表)适用于低压和高压系统。
提供的测量功能，如相电压、线电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数，可以充分满足低压或者高压三相电力网络中电气监控的要求。还具有很强的扩展功能，如监视开关状态的两路开关量输入、两路脉冲输出、控制开关动作的两路继电器报警输出、两路4-20mA模拟量变送输出，以及通过RS485/MODBUS通讯，对仪表进行组网管理。用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制。
PD800H-G14谐波监测多功能表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
1、质量保证：所供设备全部为厂家原装全新、完全符合标书规定的质量、规格和性能的要求。我方保证货物在正确安装、使用和保养条件下，在其正常使用寿命期内，性能符合标书规定。 2、 提供必要的技术培训，让用户了解设备的结构及日常的基本维护。 3、 设备维修与更换：质保期内系统设备发生非人为故障，我司免费更换、维修；提供产品所需更换的任何备件。质保期外系统设备硬件损坏，如需更换只收取成本费用；所有设备的备品件终身维护，只收取适当材料费用。 4、 售后响应：提供7×24小时的技术支持服务，半小时内做出实质性反应，2小时到达现场与客户沟通、了解，并及时对故障设备进行维修。
江苏舜高智能*研发生产PD800H-G14谐波监测多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
