2022已更新YD9303三相智能数显表
来源：江苏舜高智能科技有限公司
发布时间：2022-10-31 17:13:02

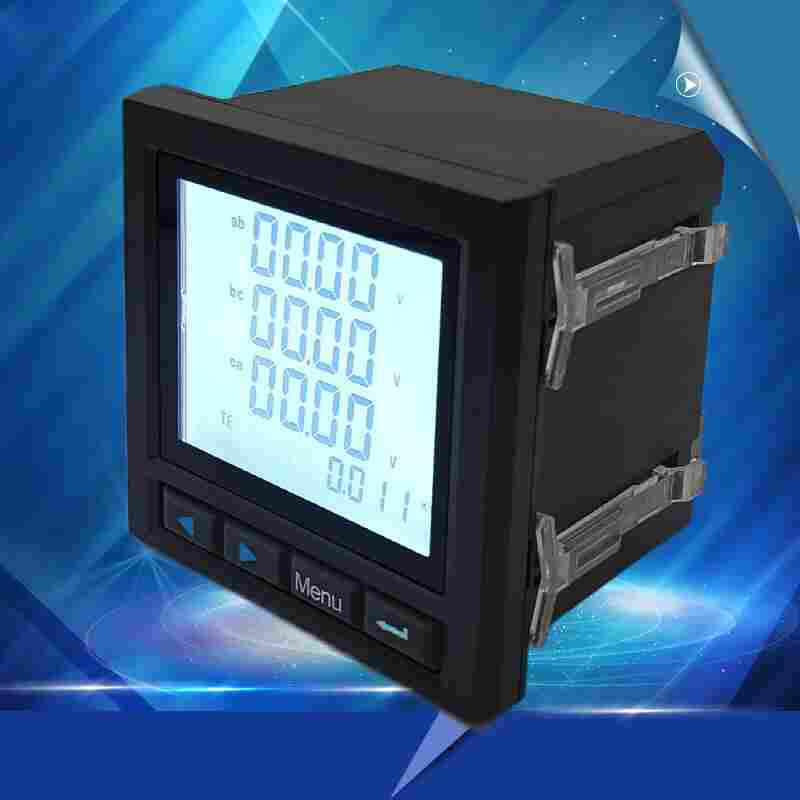

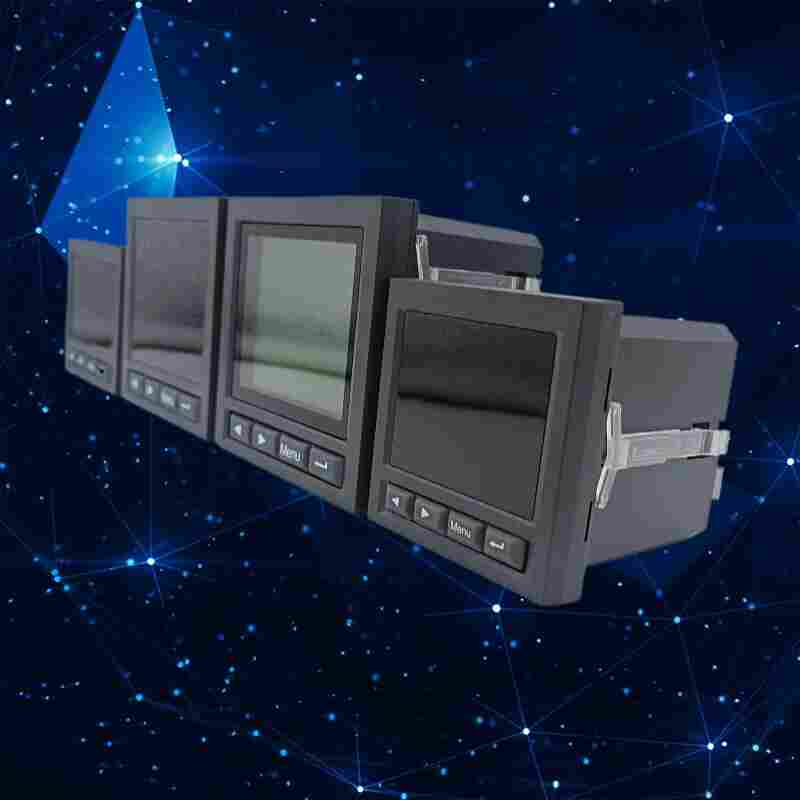

YD9303三相智能数显表产品介绍
YD9303
多功能电量测量装置为高低压配电系统提供了一个通用的、多功能的智能解决方案。通过测量配电系统中过50多个电参数(如电流、电压、频率、功率、功率因素、电能等参数的、、平均值和谐波分量等)来对配电系统进行监视，而且还可通过变送、故障记录、统计、通讯等功能，帮助客户对配电系统运行情况进行的分析与管理，以提供供电的可靠性和使用效率。
YD9303三相智能数显表功能特点
智能型三相交流综合仪表，可配接1A/5A输入电流传感器，测量三相电流、三相电压/线电压、三相（）有功/无功/视在功率、功率因数、频率、有功/无功电能等电参量。支持2-31次谐波分析，谐波计算，电流K系数计算，支持需量统计、支持SOE事件统计，提供双向四象限电能统计。
产品功能：支持4路开关量输出（需选配）,支持4路开关量输入（需选配）；
支持2路有功电能脉冲输出（需选配），支持4路模拟量输出（需选配）；；
全智能化系统参数设定，方便简单；
支持RS485通信，MODBUS协议，可接入多种软件通讯系统。
YD9303三相智能数显表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
一、安装方法
1、多功能网络仪表在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线
二、使用方法
测量显示
多功能网络仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和有功功率）；Qa、Qb、Qc、Qs（每相无功功率和无功功率）；PFs（功率因数）；Ss（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
舜高智能售后服务政策
“三包服务”细则：按照《三包规定》，符合三包规定的期限内消费者可 以凭 和保修卡要求获得以下服务： （1） 如果商品在出售之日起7日内，消费者所购买的产品出现《三包规定》所列性能故障，消费者可以要求修理，更换或退货。 （2） 如果商品在出售之日起第8日至第15日内，消费者所购买的产品出现《三包规定》所列性能故障，消费者可以要求修理或更换。 （3）如果在商品三包期内，消费者所购买的产品出现《三包规定》所列性能故障，且经两次修理仍不能正常使用的，凭维修者提供的维修记录消费者可 以要 求免费调换同型号同规格的商品。
江苏舜高智能*研发生产YD9303三相智能数显表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
