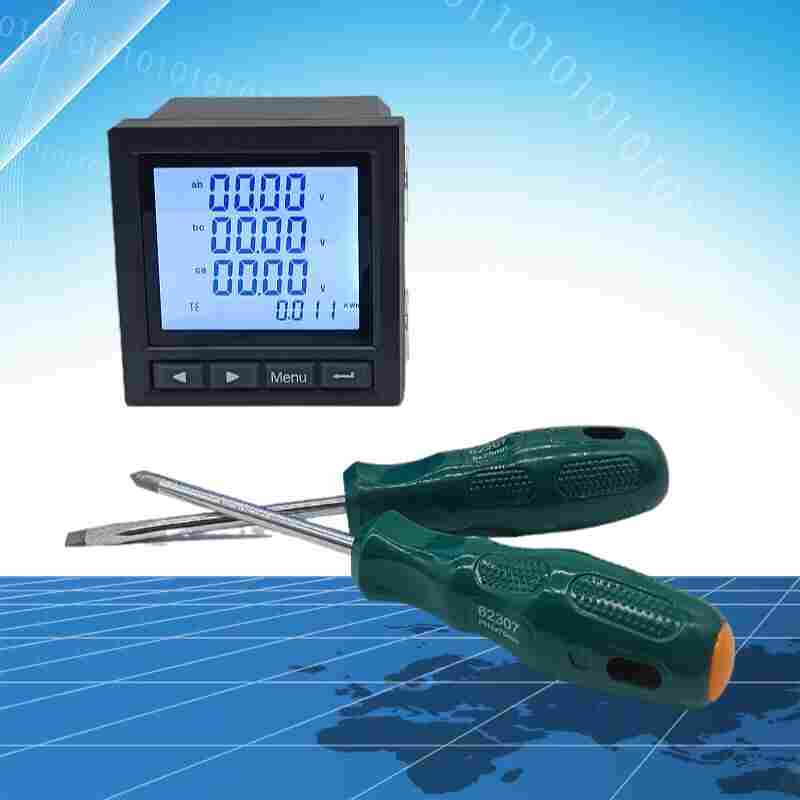

YD9210三相数字式多功能测控电表产品介绍
YD9210
多功能电力仪表用于配电系统的连续监视与控制。可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。具备4路数字量输入（DI），1路4-20mA直流模拟量输出。所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。双回路多功能表将测量、智能化多功能和简单人机界面结合在一起。多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。
YD9210三相数字式多功能测控电表功能特点
插入式模块化设计，功能组合灵活
双RS485冗余通讯和多种现场总线通讯
高清晰度宽温液晶显示
高精度、的测量功能，测量精度达0.2S级
标准的92*92开孔尺寸，互换性强
自动校准零点，提供仪表整体的测量精度与稳定性
YD9210三相数字式多功能测控电表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明

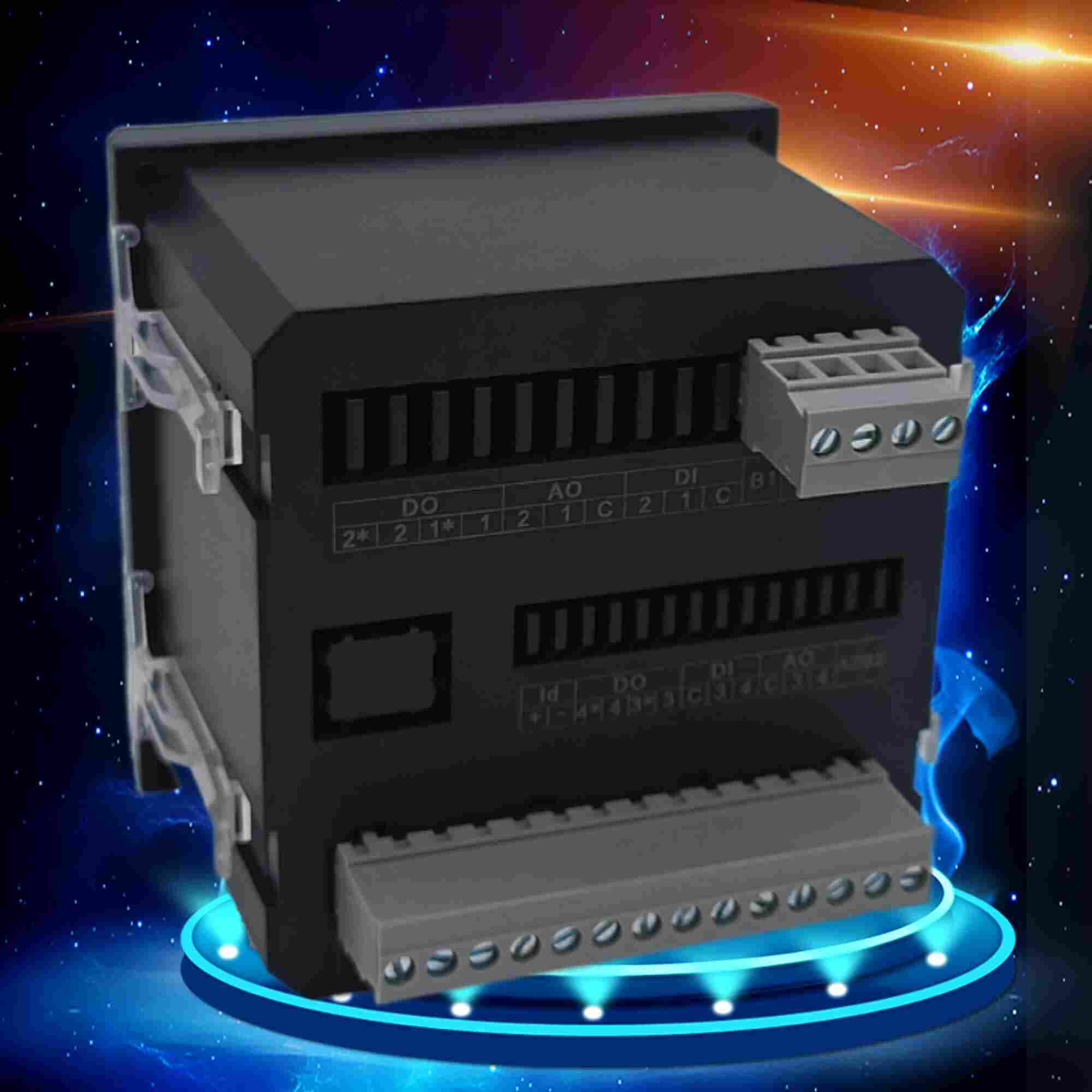

接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
产品出厂质量*：认真做好进、出厂检验，严把过程检验关，三名专职检验员分别负责进厂检验、过程检验、出厂检验，确保所修车辆故障返修率在3%以下。材料实行明码标价，工时定额严格按照江西省交通厅、省物价局制定的《江西省机动车辆维修行业工时定额》标准执行。做好配件质量管理及所进配件质量的检查，全部使用正厂配套产品，保证原配件一致，杜绝不合格及假冒产品，绝不以次充好，并*材料配件的质量保证。
江苏舜高智能*研发生产YD9210三相数字式多功能测控电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
