FESTO电磁阀VEAB-B-26-D14-F-V1-1R1应用范围

FESTO电磁阀VEAB-B-26-D14-F-V1-1R1应用范围

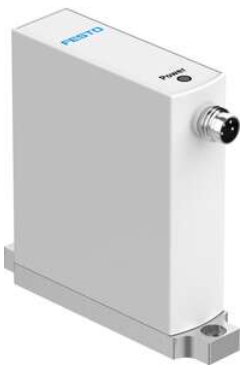

比例压力阀

VEAB-B-26-D14-F-V1-1R1

8046271

静音运行

功耗极低

高精度

阀功能 三通比例压力调节阀

先导类型 直接

复位类型 弹簧复位

驱动方式 电控

安装位置 可选

密封原理 软密封

符号 00995607

环境温度 0 °C ... 50 °C

介质温度 5 °C ... 50 °C

储存温度 -20 °C ... 70 °C

尺寸（宽x长x高） 18 x 67 x 66 mm

气接口，气口 1 法兰

气接口，气口 2 法兰

气接口，气口 3 法兰

密封件材料 NBR

安装方式 带通孔

带附件

要么：

气源压力 1 MPa 0.1 MPa

入口压力 1 1 bar

气源压力 1 psi 14.5 psi

输出压力 2 -0.1 MPa ... -5.0E-4 MPa

输出压力 2 -1 bar ... -0.005 bar

输出压力 2 -14.5 psi ... -0.0725 psi

输入压力 3 -0.1 MPa

输入压力 3 -1 bar

输入压力 3 -14.5 psi

标准标称流量 ≥4.5 l/min

标准标称流量 2-3 ≥3 l/min

线性误差 (± %FS) 0.5 %

重复精度，± %FS 表示 0.4 %FS

迟滞 (± %FS) 0.25 %FS

温度系数 0.05 %/K

室温下*精度，± %FS 表示 0.75 %FS

产品重量 70 g

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

惰性气体

工作和先导介质说明 不可用润滑介质工作

防护等级 IP65

RCM 商标

KC 标记 KC-EMV

CE （见合格声明） 符合欧盟电磁兼容性指令

符合欧盟 RoHS 指令

CE 标记（见合格声明） 符合英国 EMC 指令

符合英国 RoHS 指令

材料说明 RoHS 合规

油漆湿润缺陷物质（PWIS）符合性 VDMA24364 区域 III

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

工作电压范围 DC 19 V ... 29 V

标称工作电压 DC 24 V

残余波纹 10 %

设定值 0 - 10 V

模拟输出的信号范围 0 - 10 V

模拟输出精度 (± %FS) 2 %FS

*电源功耗 1 W

反极性保护 适用于所有电气连接

短路电流额定值 适用于所有电气连接

安全注意事项 安全位置 VEAA/VEAB：如果电源出现故障，则输出压力将保持不受

调节的状态，并且可能会上升或下降 - 阀门被挡。

显示类型 LED

电气接口 4 针

M8x1

插头

符合 EN 60947-5-2 标准

外壳材料 加强型聚酰胺
