可通风、先导操作、平衡活塞安全阀

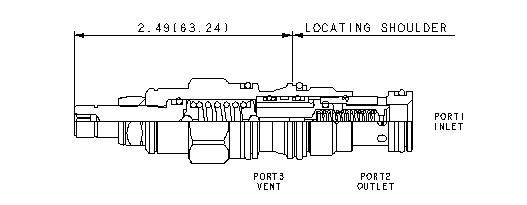

可通风、先导式、平衡式活塞泄压阀芯为常闭式压力调节阀。当入口（端口1）处的压力达到阀门设定值时，阀门开始向油箱（端口2）打开，节流流量以调节压力。它们提供一个连接主活塞和先导级之间的排气口（端口3），以便通过其他先导阀或双向阀进行远程控制。这些阀门是准确的，具有较低的压力上升和流量，它们是平滑和安静的，并且速度适中。

端口3（通风口）上的远程先导安全阀将控制阀低于其自身设定值。

将接受端口2处的*压力；适用于交叉口泄压回路。如果用于交叉口安全回路，请考虑滑阀泄漏。

主级孔口由150微米不锈钢筛网保护。

系列1

容量15 gpm

大工作压力5000 psi

工厂压力设置为4 gpm

控制先导流量7°10 in³/min。

110 SUS（24 cSt）2 in³时的*阀门泄漏/min.@1000狗

响应时间

从*小到*设置的CW圈数5

阀门六角尺寸7/8 in。

阀门安装扭矩30°35 lbf ft

调整螺钉内六角尺寸5/32 in。

锁紧螺母六角尺寸9/16 in。

锁紧螺母扭矩80–90 lbf in。

型号重量0.35磅。

由于滑阀泄漏，不适用于负载保持应用。

油箱端口（端口2）上的背压以1:1的比例直接添加到阀设置中。

配置EPDM密封件的药筒适用于含磷酸酯液体的系统。接触石油基液体、润滑脂和润滑剂会损坏密封件。

采用太阳浮动式结构，以*限度地减少因安装扭矩过大和/或腔体/筒体加工变化而导致内部零件粘连的可能性。
