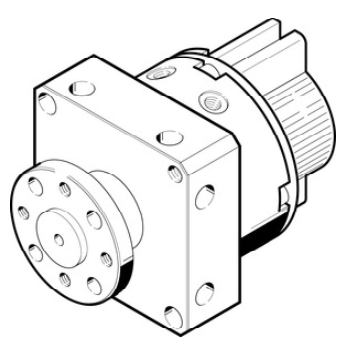

角行程驱动器

DSM-10-90-P-A-FW

185943

叶片式摆动驱动器

配备动力输出轴、中空法兰轴、串联摆动叶片和动力输出轴、串联摆动叶片和法兰轴或重型负载轴承 (HD)

角行程驱动器

DSM-10-90-P-A-FW

185943

GTIN: 4

规格 10

缓冲角度 0.5 deg

摆角 0 deg ... 90 deg

缓冲 两端带弹性缓冲环/垫

安装位置 可选

工作模式 双作用

结构特点 叶片

位置检测 通过接近开关

符号 00991265

工作压力 2.5 bar ... 8 bar

6 bar 时的*摆动频率 3 Hz

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

环境温度 0 °C ... 60 °C

6bar 时理论扭矩 0.85 Nm

允许的转动惯量 0.0026 kgm²

产品重量 159 g

安装方式 通过内螺纹安装

气动接口 M3

材料说明 RoHS 合规

驱动轴材料 高合金不锈钢

密封件材料 TPE-U(PU)

外壳材料 铝

阳极氧化
