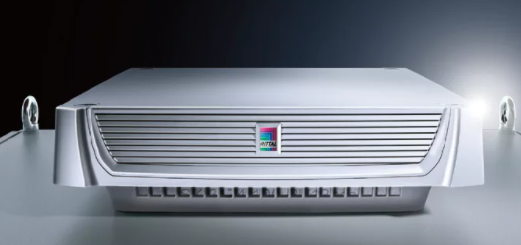

RITTAL威图轴流风扇SK3139.100安装结构

RITTAL威图轴流风扇SK3139.100安装结构

SK33021 00

SK3303500

SK3304500

SK3304540

SK3305500

SK3305540

SK3361500

SK3328500

SK3328540

SK3329500

SK3329540

SK3323107

顶装风扇统一安装开孔：所有的型号一种开孔尺寸，

风道设计具备低压力损失特性确保***，***型卡扣固定装置实现 IP55 高防护等级。

可通过标准内置控制接口和转速信号输出接口连接相应设备，达到控制风扇运行，监控转速以及功能。

颜色:RAL 7035

防护等级 IP，符合 IEC 60 529 标准:无过滤垫，IP 21

包括过滤，IP 55

防护等级 NEMA:NEMA 12

供货范围:***安装单位，包含过滤垫

说明:为了让过滤器风扇的高能效运行，建议使用温度调节器或数字式温度显示器。

气流量（***送风）:500 m3/h

气流量***送风量 （无过滤垫）:500m3/h/525m3/h

气流量***送风量 （带过滤垫）:417m3/h/446m3/h

额定工作电压:230 V, 1~, 50 Hz/60 Hz

尺寸:

宽度:400 mm

高度:133 mm

深度:400 mm

必要的安装口:

宽度:258 mm

深度:258 mm

安装深度:34.6 mm

温度范围:存储: -40°C...+70°C

运行（环境）: -30°C...+55°C

额定功率 Pel: 在 50 Hz 条件下: 50 W
