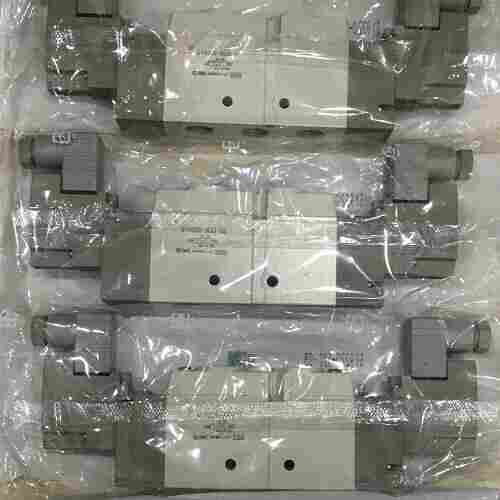

安装示意SMC电磁阀SY9220-5GD-02

安装示意SMC电磁阀SY9220-5GD-02

适用电源

a、根据供电电源种类，分别选用交流和直流电磁阀。一般来说交流电源取用方便。

b、电压规格用尽量优先选用AC220V.DC24V。

c、电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若差，须采取稳压措施或提出特殊订货。

d、应根据电源容量选择额定电流和消耗功率。须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。

动作时间：指电信号接通或切断至主阀动作完成时间，只有本公司产品多功能电磁阀可对开启和关闭时间分别调节，不仅可满足控制精度要求，还可防止水锤破坏。b、普通电磁阀只有开、关两个位置，在控制精度要求高和参数要求平稳时请选用多位电磁阀。

主阀和导阀分步使电磁力 和压差直接开启主阀口. 当线圈通电时, 产生电磁力使动铁芯 和 静铁芯吸合,导阀口开启而导阀口设在主阀口上,且动铁芯与主阀 芯连在一起,此时主阀上腔的压力通过导阀口卸荷,在压力差和电 磁力的同时作用下使主阀芯向上运动,开启主阀介质流通.当线圈 断电时电磁力消失,此时动铁芯在自重和弹簧力的作用下关闭导阀 孔,此时介质在平衡孔中进入主阀芯上腔,使上腔压力升高,此时 在弹簧复位和压力的作用下关闭主阀,介质断流.结构合理,动作 可靠,在零压差时工作也可靠.如:ZQDF,ZS,2W 等.

机能 2 2位双电控

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 G 直接出线式导线长度300mm

LED及过电压保护回路 - 无指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

产品型号:

电磁阀_SY5120-5LZD-01

SY9120-5DD-03

T0604R-20

AS2201FG-02-08SA

AS2201F-01-06SA

AS1201FG-M5-06A

AS2201F-01-08S

AS2201FG-01-06S

AS3201F-03-08SA

ASV310F-02-08S

AS2301F-01-06SA

ASV410F-02-08S

AS2201-01-F08S

AS1301F-M5-06A

AS1002F-04A

AS2052F-08A

AS3002F-12A

AS2002F-06A

AS2201F-01-06SA

AS2201FG_02_08SA

AS2211F-01-10SA

AS2201F-01-08SA

安装示意SMC电磁阀SY9220-5GD-02
