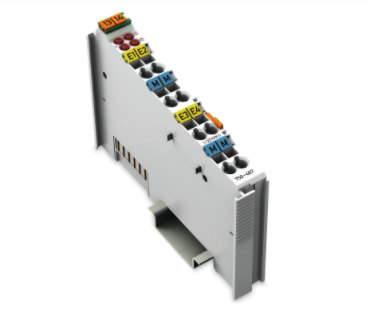

750-457 万可单端输入模块4通道

 750-457 万可单端输入模块4通道

产品介绍

该模拟量输入模块可以对标准±10 V信号进行处理。

输入信号经过电气隔离，以12位分辨率的形式传输。

内部供电系统为该模块提供电源。

模块的输入通道有一个通用接地电位。

技术信息

模拟量输入数量 4

通道数量(模块) 4

信号类型 电压

电压信号类型 -10 … +10 VDC

传感器连接 4 x (2线)

输入电压(*) ±40 V

信号特性 单端输入

分辨率(位) 12bits

数据宽度 4 x 16位数据；4 x 8位控制/状态(可选)

内部电阻 100kΩ

转换时间(典型) 10ms

测量误差(基准温度) 25°C

测量误差 – 相对于上限值的偏差(*) 0.1%

相对于上限值的温度误差(*) 0.01%/K

供电电压(系统) 5 VDC; 通过数据触点

功率消耗(5 V系统供电) 65mA

现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)

隔离 500 V系统/现场

指示灯 LED (A-D) red: Error AI 1 … AI 4

输入电源跨接触点数量 2

外部电源跨接触点数量 2

电源跨接触点电流负载能力 10A

接线参数

连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)

连接类型(1) 输入/输出

单股导线 0.08 … 2.5 mm² / 28 … 14 AWG

细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG

剥线长度 8 … 9 mm / 0.31 … 0.35 inches

物理数据

宽度 12 mm / 0.472 inches

高度 100 mm / 3.937 inches

深度 69.8 mm / 2.748 inches

以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inches

机械参数

安装方式 DIN-35型导轨

材料参数

颜色 浅灰色

外壳材料 聚碳酸酯,尼龙6.6

火灾荷载 1.538MJ

重量 50.7g

一致性标志 CE

环境要求

允许环境温度(运行时) 0 … +55 °C

允许环境温度(储存) -25 … +85 °C

防护类型 IP20

污染等级(5) 2,符合IEC 61131-2标准

工作海拔 0 … 2000 m

安装位置 水平(立式/卧式)；竖直

相对湿度(无冷凝) 95%

抗振动 4g,符合IEC 60068-2-6标准

抗冲击 15g,IEC 60068-2-27

EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用

EMC - 辐射干扰 符合EN 61000-6-4标准,船舶应用

抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准

相对湿度 75 %时的允许H2S污染物浓度 10ppm

相对湿度 75 %时的允许SO2污染物浓度 25ppm

产品附件

屏蔽线连接器

屏蔽线连接器; 宽度11 mm; 可用导线直径; 3 ... 8 mm

型号 790-108

屏蔽线连接器; 宽度11 mm; 可用导线直径; 3 ... 8 mm

屏蔽线连接器; 宽度19 mm; 可用导线直径; 7 ... 16 mm

型号 790-116

屏蔽线连接器; 宽度19 mm; 可用导线直径; 7 ... 16 mm

屏蔽线连接器; 宽度27 mm; 可用导线直径; 6 ... 24 mm

型号 790-124

屏蔽线连接器; 宽度27 mm; 可用导线直径; 6 ... 24 mm

屏蔽线连接器; 可用导线直径

型号 790-140

屏蔽线连接器; 可用导线直径

屏蔽线连接器; 宽度12.4 mm; 3 ... 8 mm

型号 790-208

屏蔽线连接器; 宽度12.4 mm; 3 ... 8 mm

屏蔽线连接器; 宽度21.8 mm; 6 ... 16 mm

型号 790-216

屏蔽线连接器; 宽度21.8 mm; 6 ... 16 mm

屏蔽线连接器; 厚度30 mm; 6 ... 20 mm

型号 790-220

屏蔽线连接器; 厚度30 mm; 6 ... 20 mm
