五通换向阀

　换向阀是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门，是具有两种以上流动形式和两个以上油口的方向控制阀。可分为手动换向阀、电磁换向阀、电液换向阀等

　　结构特点滑阀，零遮盖

　　先导外部的

　　密封原理软密封

　　在多线路导线板上的组装PRS-导线板

　　工作压力范围见下表

　　控制压力 *小/*见下表

　　环境温度范围+0°C / +80°C

　　介质温度范围+0°C / +80°C

　　介质压缩空气

　　颗粒大小 max.5 ?m

　　压缩空气中的含油量0 mg/m? - 5 mg/m?

　　安装螺钉M3

　　材料:

　　外壳 铝材,  阳极氧化处理

　　密封 丙烯树胶; 氢化-腈-树胶

　　正面板 聚酰胺

　　螺纹管套 铝材

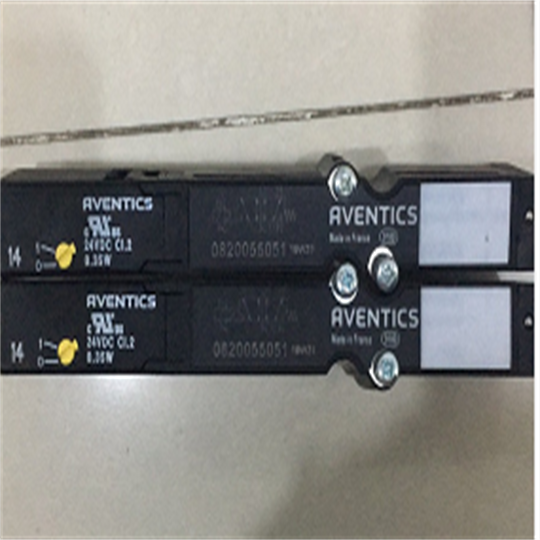

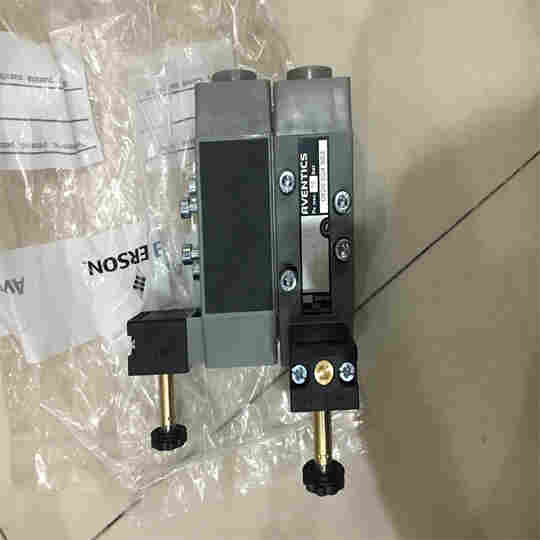

0820058651换向阀实物图

操作元件 双线圈

结构特点 滑阀，零遮盖

外壳 聚酰胺(尼龙)，增强型玻璃纤维

密封件材料 丙烯树胶,氢化-腈-树胶

标准化电路接口 ISO 15217

防护等级 IP65

接口尺寸 ISO 15217, C 型

类型 多芯插头

额定流量Qn 1500 l/min

压缩空气 接口 人口 G 1/4

压缩空气 接口 出口 G 1/4

工作电压DC 24 V

操作 电子

结构特点 滑阀，零遮盖

操作 电子

密封原理 软密封

*低 / *环境温度 -10 ... 50 °C

介质温度范围 -10 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

额定流量Qn 1500 l/min

标准化电路接口 ISO 15217

防护等级,带接口 IP65

暂载率 100 %

在多线路导线板上的组装 P-导线板

拧紧螺栓的*小扭力 2,5 Nm

不可过*小控制压力，否则会导致故障电路和可能发生阀故障！

压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的*温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。
