产品简介：

法国施耐德电磁式继电器RXM4AB2B7

RXM小型继电器,4 C/O 24 V AC 6 A ,带LED

主要信息

产品系列

Harmony Electromechanical Relays

系列号

小型

产品类型：

插入式继电器

产品短名

RXM

触点类型

4 OC

控制回路电压

24 V AC 50/60 Hz

LED 状态

有

控制类型

锁定测试按钮

利用系数

20 %

补充信息

针脚类型

扁平

resistive rated load

6 A 在…上 250 V AC

6 A 在…上 28 V DC

大开关能力

1500 VA/168 W

小开关能力

170 mW 在…上 10 mA, 17 V

工作额定值

<=1200次/小时 欠载

<=18000次/小时 无负荷

机械寿命

10000000 次

电气寿命

100000 次 适用 阻性（负载） 负载

average coil consumption in VA

1.2 在…上 60 Hz

平均消耗，单位为VA

1.2 VA 在…上 60 Hz

压降阀值

>= 0.15 Uc

operate time

20 ms

release time

20 ms

average coil resistance

180 Ω 在…上 20 °C +/- 15 %

额定操作电压限制

19.2...26.4 V AC

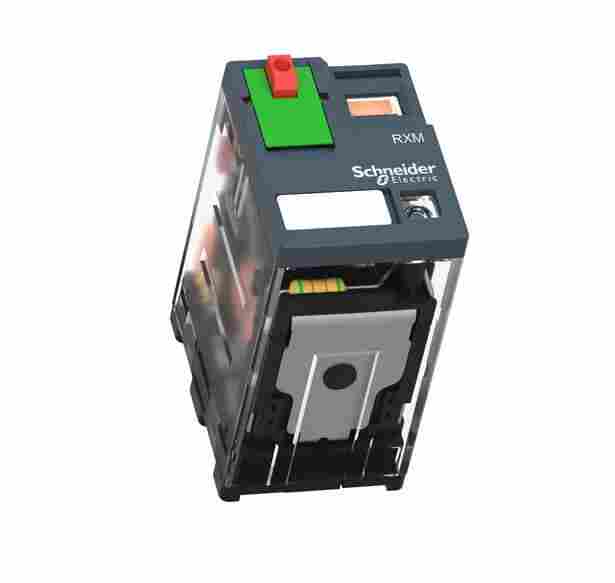

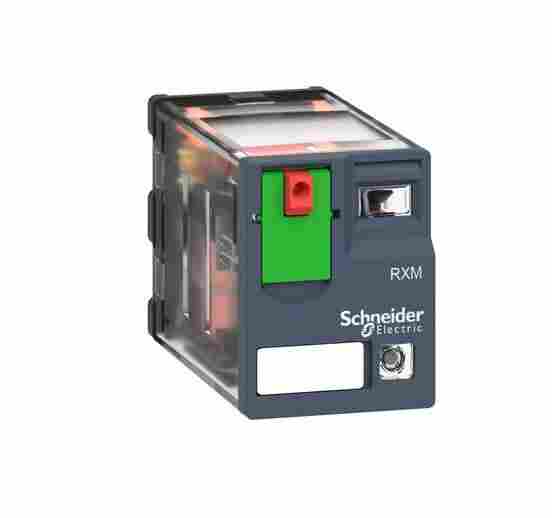

产品图片：

安全可靠的数据

B10d = 100000

保护种类

RT I

测试水平

A 级

操作位置

任何位置

CAD 高度

82.8 mm

CAD 深度

80.35 mm

产品净重

0.037 kg

贮存环境温度

-40…85 °C

环境温度

-40…55 °C

抗振动

3 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5个周期，工作中

5 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5个周期，非工作中

IP 保护等级

IP40 符合 EN/IEC 60529

抗冲击

10 gn 适用 运行期间

30 gn 适用 非运行

污染等级

2
