SMC先导式电磁阀VF5120K-5GD1-03直接配管型

SMC先导式电磁阀VF5120K-5GD1-03直接配管型

产品简介：

日本 SMC VF1000/3000/5000 系列 先导式5通电磁阀 直接配管型/单体

型号 VF5120K-5GD1-03

内置全波整流器(AC)

先导阀内置滤网

集装式型号: VV5F1，VV5F3，VV5F5

系列 5 VF5000

机能 1 2位单电控

阀体大小 2 VF1000,VF5000

主体可选项 0 先导阀各自排气型

压力规格 K 高压型(1.0MPa)

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 G 直接出线式导线长度300mm

LED及过电压保护回路 - 无指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

接管口径 03 3/8

螺纹的种类 - Rc

托架 - 无

订制规格 - 标准

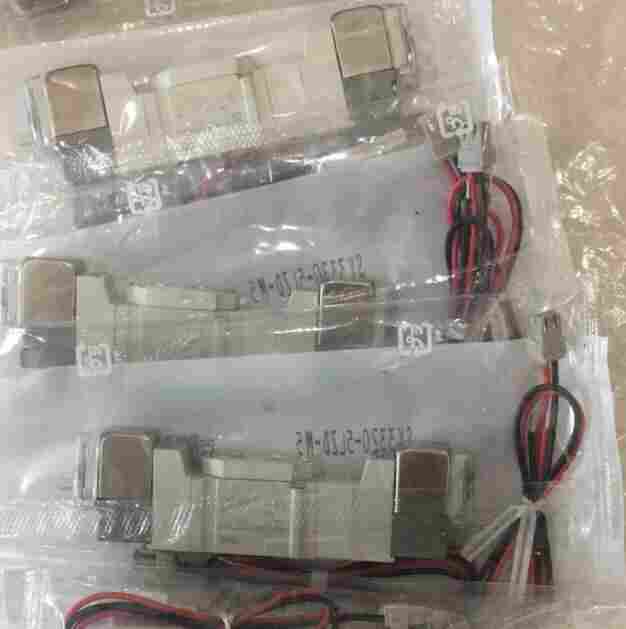

产品图片：

其他特性：

阀体形式 插入式

配管种类 直接配管型

密封方式 间隙密封

先导方式 内部先导式

P,R通口接管口径 3/8

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP65

先导压力范围 0.15～1.0 MPa

大动作频率 5 Hz

响应时间 33 ms

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 直接配管型 8.8 dm³/(s·bar)

b值(P→A/B) 直接配管型 0.44

Cv值(P→A/B) 直接配管型 2.4

C值(A/B→E) 直接配管型 10 dm³/(s·bar)

b值(A/B→E) 直接配管型 0.49

Cv值(A/B→E) 直接配管型 2.9

SMC先导式电磁阀VF5120K-5GD1-03直接配管型
