倍加福光电传感器 ML100-8-1000-RT/95/102漫反射型介绍

倍加福光电传感器 ML100-8-1000-RT/95/102漫反射型介绍

光电传感器简介：

光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生应。光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。分析了光电器件的性能、特性曲线。
光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。
光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（可见及紫外镭射光）转变成为电信号的器件。

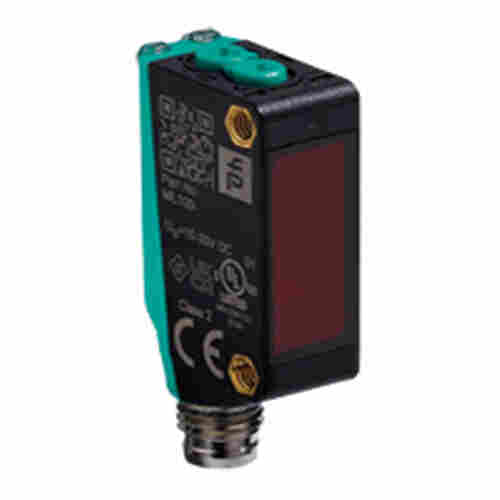

漫反射型光电传感器 ML100-8-1000-RT/95/102
微型设计
易于使用
光斑极为明亮、清晰
全金属螺纹安装
清晰可见的 LED，用于指示通电和开关状态
对环境光不敏感

技术参数节选如下：
通用规格
检测距离 0 ... 1000 mm
调整范围 100 ... 1000 mm
参考目标 标准白色平板，100 mm x 100 mm
光源 LED
光源类型 调制可见红光
偏振滤波片 无
光点直径 大约 75 mm 相距 1000 mm
发散角 大约 2 °
光学端面 向前直射
环境光限制 EN 60947-5-2:2007+A1:2012
功能性安全相关参数
MTTFd 860 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
工作指示灯 绿色 LED：通电
功能指示灯 黄色 LED，当接收器接收到光时亮起
控制元件 灵敏度调节
控制元件 亮时接通/暗时接通转换开关
电气技术规格
工作电压 10 ... 30 V DC
纹波 * 10 %
空载电流 < 20 mA

输出
开关类型 该传感器的开关类型是可更改的。默认设置为： 亮时接通
信号输出 1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压 * 30 V DC
开关电流 * 100 mA
电压降 ≤ 1,5 V DC
开关频率 1000 Hz
响应时间 0,5 ms
符合性
产品标准 EN 60947-5-2
和证书
EAC 符合性 TR CU 020/2011
UL cULus 的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（*值为 3.3 A，符合 UL248 标准）的电源，1 类外壳
CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记
环境条件
环境温度 -30 ... 60 °C (-22 ... 140 °F)
存储温度 -40 ... 70 °C (-40 ... 158 °F)
机械规格
外壳宽度 11 mm
外壳高度 31 mm
外壳深度 20 mm
防护等级 IP67
连接 公头连接器 M8 x 1 ， 4 针
材料
 外壳 PC（聚碳酸酯）
 光学端面 PUMA
质量 大约 10 g
紧固螺丝的紧固扭矩 0,6 Nm

工作原理介绍：
光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。

应用范围：

用光电元件作敏感元件的光电传感器，其种类繁多，用途广泛。按光电传感器的输出量性质可分为两类：（1 ）把被测量转换成连续变化的光电流而制成的光电测量仪器，可用来测量光的强度以及物体的温度、透光能力、位移及表面状态等物理量。例如：测量光强的照度计，光电高温计，光电比色计和浊度计，预防火灾的光电报警器，构成检查被加工零件的直径、长度、椭圆度及表面粗糙度等自动检测装置和仪器，其敏感元件均用光电元件。半导体光电元件不仅在民用工业领域中得到广泛的应用，在军事上更有它重要的地位。例如用硫化铅光敏电阻可做成红外夜视仪、红外线照相仪及红外线导航系统等；（2 ）把被测量转换成继续变化的光电流。利用光电元件在受光照或无光照射时" 有" 或"无"电信号输出的特性制成的各种光电自动装置。光电元件用作开关式光电转换元件。例如电子计算机的光电输入器，开关式温度调节装置及转速测量数字式光电测速仪等。
