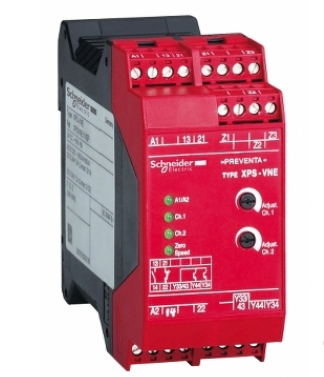

施耐德电气继电器模块参数XPSVNE1142P

施耐德继电器模块参数XPSVNE1142P

安全继电器, XPS VNE 系列 双通道, 速度/静止监控功能, 24 V 直流电源

监控单一安全功能，诸如

> 急停和门开关

> 编码磁开关

> 使能开关

> 安全地毯和边沿开关

> 双手控制

> 光幕

> 零速检测

> 延时

> 电梯

> 其他关于液压和离心式压力机的应用

安全模块，带可拆卸的接线端子排

安全模块应用

用于零速检测

模块功能

监控 3-相电机 为 星形-三角形 起动

监控 3-相电机 极数可变 为 星形-三角形 起动

监控 3-相电机 + 变速传动

监控 3-相电机

监控 XPS AK

监控 星形-三角形 电机起动器与保护开关 XCS E

监控直流电机

安全等级

可以达到 PL d/ 3类 符合 EN/ISO 13849-1

能达到 SILCL2 符合 EN/IEC 62061

安全可靠的数据

MTTFd = 124.1 years 符合 EN/ISO 13849-1

DC > 99 % 符合 EN/ISO 13849-1

PFHd = 9.26E-9 1/h 符合 EN/IEC 62061

产品

CSA

UL

TÜV

额定电源电压 [Us]

24 V 直流 - 15...10 %

输出类型

继电器, 1 NO + 1 NC 电路, Volt-free

其他回路的数量

2 个固态输出

补充信息

产品功能

用于电机电源<= 60 Hz

*功耗 W

3.5 W

输入电压

500 Vrms

输入检测阀

0.01...0.1 V

分断能力

180 VA 保持 AC-15 C300 继电器输出

1800 VA 浪涌 AC-15 C300 继电器输出

分断能力

1.2 A 在…上 24 V (DC-13) 时间常数: 50 ms 适用 NC继电器输出电路

1.5 A 在…上 24 V (DC-13) 时间常数: 50 ms 适用 NO继电器输出电路

10 mA 在…上 48 V 适用 固态输出电路

20 mA 在…上 24 V 适用 固态输出电路

约定发热电流 [Ith]

2.5 A 适用 继电器输出

与继电器配合使用的熔丝

4 A gG 适用 继电器输出 符合 EN/IEC 60947-5-1, DIN VDE 0660 第 200 部分

标准

EN/IEC 60947-5-1

EN/IEC 60204-1

*小输出电流

10 mA 适用 继电器输出

*小输出电压

17 V 适用 继电器输出

额定绝缘电压 [Ui]

300 V （污染等级 2) 符合 IEC 60947-5-1

300 V （污染等级 2) 符合 DIN VDE 0110 第 1 部和第 2 部

额定冲击耐受电压 [Uimp]

4 kV 过电压种类 III 符合 IEC 60947-5-1

4 kV 过电压种类 III 符合 DIN VDE 0110 第 1 部和第 2 部

本地信号指示

4 颗LED指示灯
