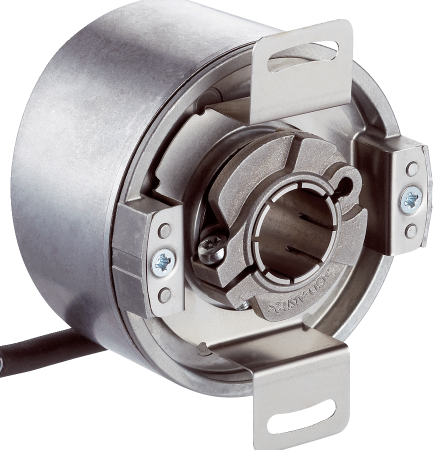

SICK施克编码器增量型DFS60B-THEM02048

SICK施克编码器增量型DFS60B-THEM02048

DFS60E-TEEM02048

DFS60E-TEEK02048 订货号: 1050305

DFS60E-TEEC02048 订货号: 1052217

DFS60E-TEAM02048 订货号: 1068924

DFS60E-TEEL02048 订货号: 1069459

DFS60E-TDEM02048 订货号: 1104064

DFS60E-TEEA02048 订货号: 1037117

技术参数

性能

每转的脉冲 2,048 1)

测量步距 90° 电/每圈脉冲数

测量脉冲宽度偏差，“二进制”脉冲数 ± 0.008°

误差限值 ± 0.05°

1) 见*转速观测.

接口

通讯接口 增量式

通信接口详情 HTL / Push pull

信号通道数量 6 通道

初始化时间 40 ms

输出频率 ≤ 600 kHz

负载电流 ≤ 30 mA

功耗 ≤ 0.5 W (无负荷)

电气参数

连接类型 电缆, 8 芯, 通用, 5 m 1)

供电电压 10 ... 32 V

参考信号，数量 1

参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接

极性反接保护 ✔

输出端短路保护 ✔ 2)

MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 3)

1) 通用电缆连接的位置应实现无弯折径向/轴向布线.

2) 与另一个通道、US 或 GND 短路，*允许时间 30 s.

3) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.

机械参数

机械规格 通孔空心轴

轴直径 15 mm

重量 + 0.2 kg

材料、轴 不锈钢

材料，法兰 铝

材料、外壳 压铸铝

启动转矩 0.8 Ncm (+20 °C)

工作转矩 0.6 Ncm (+20 °C)

允许静态轴位移

± 0.3 mm (径向)

± 0.5 mm (轴向)

允许动态轴位移

± 0.2 mm (径向)

± 0.1 mm (轴向)

工作转速 ≤ 6,000 min⁻¹ 1)

转动惯量 40 gcm²

轴承使用寿命 3.6 x 10^10 转

角加速度 ≤ 500,000 rad/s²

1) 在设计工作温度范围时需兼顾注意自发热为 3.3 K / 1,000 rpm.

环境参数

电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-4标准

外壳防护等级

IP65, 外壳侧，电缆出线口 (IEC 60529)

IP65, 轴侧 (IEC 60529)

允许相对湿度 90 % (不允许凝结)

运行温度范围

–40 °C ... +100 °C 1)

–30 °C ... +100 °C 2)

储存温度范围 –40 °C ... +100 °C, 无包装

抗冲击能力 70 g, 6 ms (EN 60068-2-27)

抗振能力 30 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
