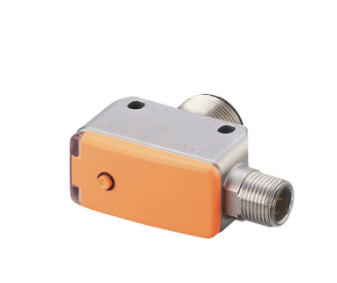

UGT588 IFM易福门超声波传感器

UGT588 IFM易福门超声波传感器

超声波传感器

UGT588

UGQ00800F1KG/US

耐用的矩形金属外壳，侧面带有 M18 螺纹

适合在空间受限情况下使用的极省空间外壳

带有可编程的开关输出和可调整的模拟输出

不受物体颜色、透明度或表面特征影响的非接触式检测

通过按钮对检测范围进行直观设定

产品特征

电气设计 NPN

输出功能 常开/常闭; (可设定参数 + 1x 电流输出)

感应距离 [mm] 60...800; (目标物体: 100 x 100 mm)

外壳 rectangular with M18 thread

尺寸 [mm] 53 x 20 x 37.7

电气数据

工作电压 [V] 10...30 DC; (符合cULus - Class 2标准)

电流损耗 [mA] < 35

防护等级 III

反相保护 有

开机延迟时间 [s] < 0.3

转换频率 [kHz] 230

的输入/输出

输入和输出数 数字输出数量: 1; 模拟输出数量: 1

输出

输出数量 2

电气设计 NPN

数字输出数量 1

输出功能 常开/常闭; (可设定参数 + 1x 电流输出)

开关量输出DC电压降*值 [V] 2.2

开关量输出DC的持续电流负载 [mA] 100

开关频率DC [Hz] 5

模拟输出数量 1

模拟电流输出 [mA] 4...20

负载*值 [Ω] 500

短路保护 有

过载保护 有

监控范围

感应距离 [mm] 60...800; (目标物体: 100 x 100 mm)

盲区 [mm] 60

圆柱形孔径角 [°] 15; (±2)

90°角度传感器/目标的偏差*值 [°] ± 4

精度/偏差

温度补偿 有

迟滞 [%] < 1

开关点偏移 [%] -5...5

模拟输出的线性误差 [%] ≤ 1

重复精度 1 %

分辨率 [mm] 3

注释 预热时间20分钟后达到指示值。

反应时间

反应时间 [ms] < 450; (模拟量输出)

工作条件

环境温度 [°C] -20...70

存储温度 [°C] -30...80

外壳防护等级 IP 67

/测试

EMC电磁兼容

EN 61000-4-2 ESD

4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射

3 V/m

EN 61000-4-4 Burst

2 kV

EN 61000-4-6 射频场感应的传导抗扰度

3 V

EN 55011

等级A

抗振强度

EN 60068-2-6 Fc

(10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹

抗冲击

EN 60068-2-27 Ea

30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击

MTTF [年] 191

UL

Ta

-20...70 °C

电源

Class 2

文件数量UL

E174191

机械技术数据

重量 [g] 99

外壳 rectangular with M18 thread

尺寸 [mm] 53 x 20 x 37.7

螺纹代号 M18 x 1

原材料 1.4542 (17-4 PH / 630); PBT; PA; 环氧玻璃陶瓷

拧紧扭矩 [Nm] 50

显示器/操作件

显示

开关状态

1 x LED, 黄色

回声

1 x LED, 绿色

Teach示教功能 有

附件

供货范围

固定螺母: 1, 特种钢

注释

注释

按照cULus工作电压"电源级2"

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A
