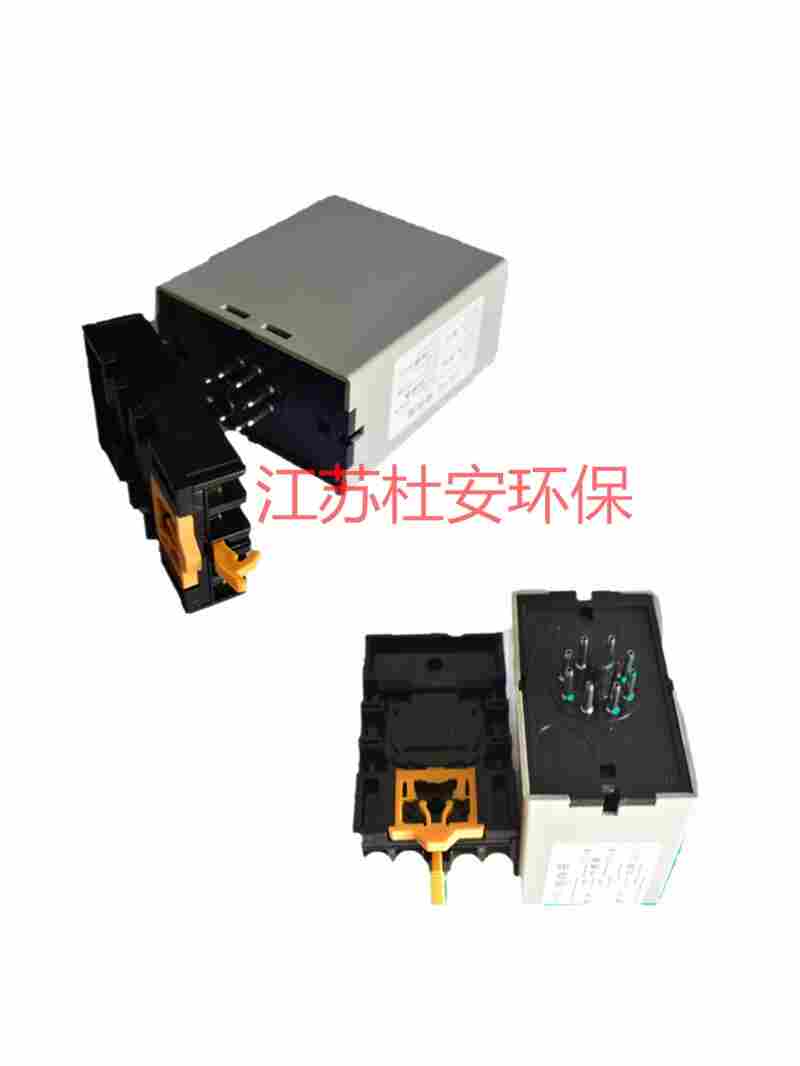

江苏杜安环保LB-05电动机泄露保护器安装示意图
一.性能特点:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />
江苏杜安环保LB-05型潜水泵漏水保护器(以下简称保护器)，适用于“潜水搅拌器”,“潜水推进器”，“潜水排污泵”的保护与控制。可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的潜水泵、潜水搅拌器或其他潜水设备。
二.工作原理
根据潜水泵长年工作在水下的结构与特性在对潜水泵的保护装置中加入油室泄漏保护与电机温保护：LB系列漏水保护器主要是针对对潜水泵油室泄漏的保护。JR10，INT69电动机热保护器主要是针对对潜水泵电机温的保护。
油室泄漏保护：在潜水泵油室内置入水份检测电极，在油室中如果出现有水份限时电极出现信号跳变，保护器能检测到此信号的变化，而停止潜水电机运行并以故障指示。
电机温保护：在潜水泵三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，保护器能检测到此信号的变化，而停止潜水电机运行并以故障指示。
电机过载保护：在潜水泵三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状态跳变，此信号一般在二次回路中加以保护。
低水位保护：在潜水泵工作的水池中，使用液位检测器 检测水位，但水位低于潜水泵工作的水位时，液位检测器会状态跳变，而停止潜水电机运行并以低水位指示。

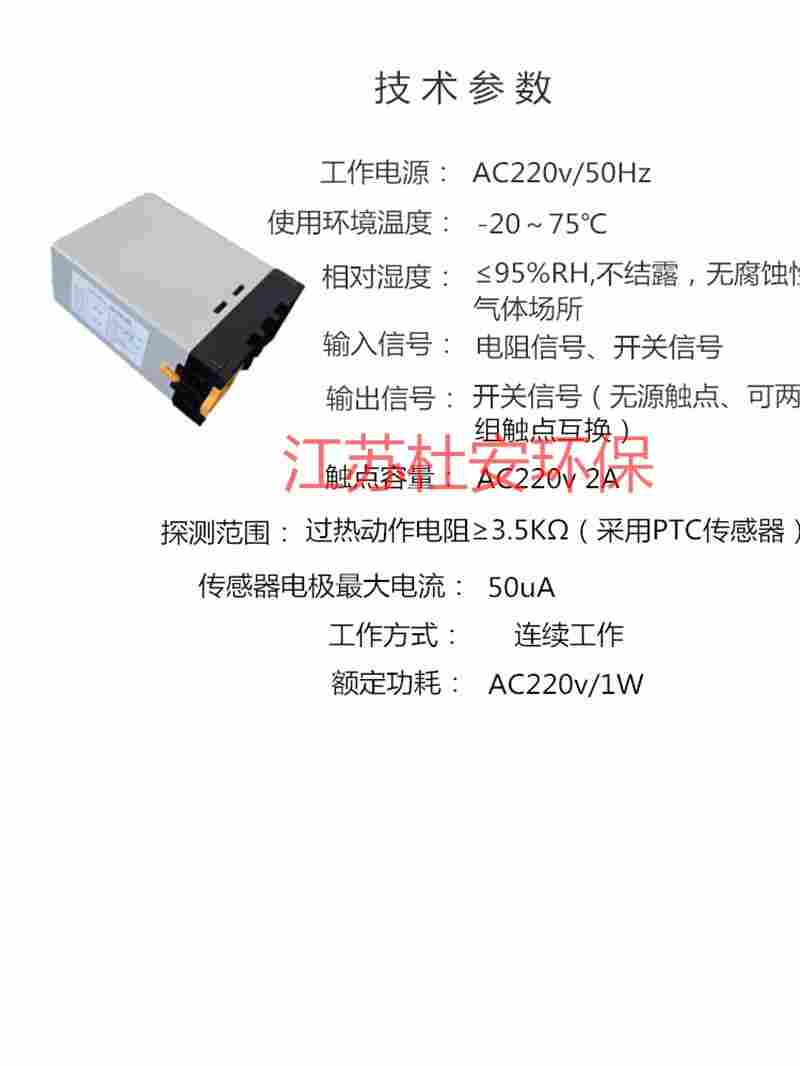

三.泄露传感器主要性能
杜安环保LB-05漏水传感器供电：
传感器DC12V供电。
供电电源变压器隔离。
信号输入：
泄漏信号：油室泄漏保护.。
输入回差控制：±2% 。
信号输入：DC12V开关量信号输入或电阻、电流信号输入。
信号响应速度：10mS。
信号输出：
继电器输出触点容量：5A/250VAC或5A/30VDC。
泄漏故障输出：继电器一组常开，一组常闭输出。
电源与故障指示：电源指示（绿）灯。
故障指示（红）灯。

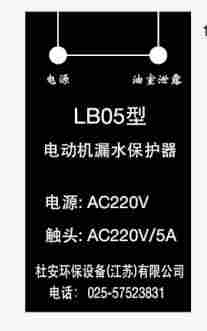

四. 面板及接线端子说明
信号输入
COM1与R1为油室漏水的输入端；
COM1与R2为电机腔漏水的输入端；
COM1与R3为接线盒漏水的输入端；
COM1与K1为电机绕组热的输入端；
COM2、PA1及 PA2为温度1的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PA1, 另一个线连接到PA2)；
COM2、PB1及 PB2为温度2的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PB1，另一个线连接到PB2)。
故障输出
J1为故障输出，没故障时断开，有故障时闭合，开关量；
J2为故障输出，没故障时闭合，有故障时断开，开关量。
温度报警设定
松开按键显示器显示的是两个PT100的检测温度；
按下按键显示器显示的设定报警温度；
温度1电位器可改变*路PT100设定报警温度值；
温度2电位器可改变第二路PT100设定报警温度值。
五.功能说明
故障检测
当油室漏水探头，检测到电阻值<15k时，对应的指示灯亮，故障输出继电器动作；当电阻>20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值<30k时，对应的指示灯亮，故障输出继电器动作；当电阻>35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当接线盒漏水探头，检测到电阻值<30k时，对应的指示灯亮，故障输出继电器动作；当电阻>35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当绕组过热探头，检测到出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失，保护器恢复到初始状态。输入有1s到2s的延时。
PT100温度检测
保护器设计了双PT100输入，为消除PT100引线过长对温度的影响，采用了三线制的设计。温度的检测范围-199.9℃～+199.9℃,并在显示窗口中显示出来，当检测到的温度出设定的报警值时，对应的指示灯亮，故障输出继电器动作，当检测到的温度低于设定的报警值时，故障消失，保护器恢复到初始状态。
PT100报警温度设定
两路PT100报警温度值是可以设定的，按下报警温度设置按钮，显示窗口转换到报警温度设定值的显示。分别调节两个报警温度设定电位器，可改变报警温度值。设置结束后，再次按下报警温度设置按钮，显示窗口转换到PT100采集温度值的显示
六.使用注意事项
江苏杜安环保LB-05电动机漏水保护器使用注意事项：
1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。
2、安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。
3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。
4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。
5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
