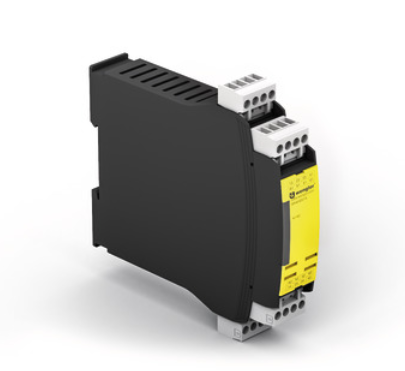

SR4E4D01S 安全继电器 扩展模块

特点概览

安装宽度仅 22.5 毫米

采用编码插孔，端子布局清晰可见

外壳上直接贴有开关图

使用寿命 TM (EN ISO 13849-1) 20 a

安全完整性等级(EN 61508), 停止 0 至 SIL3

停机类别 (EN 60204-1) 0

切换周期B10d（机械） 20 000 000

切换周期B10d （40 % 负载） 7 500 000

切换周期B10d （60 % 负载） 2 500 000

切换周期B10d （80 % 负载） 1 000 000

切换周期B10d （100 % 负载） 400 000

功能数据

启动，自动 是

接触器监控 是

电气数据

供电电压 20.4 ... 28.8 V DC

供电电压 20.4 ... 26.4 V AC

输入接线 1 通道、2 通道

响应时间（自动启动） 45 ms

释放时间（紧急停机） < 35 ms

温度范围 -25 ... 60 °C

储藏温度 -40 ... 85 °C

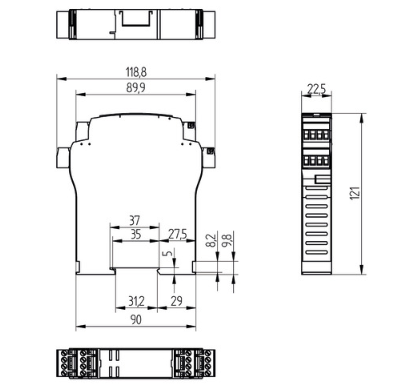

产品尺寸图

停机 0 安全输出端数 4

安全输出端开关电流 (250 V AC) 6 A

辅助输出端数 2

辅助输出端开关电流(24 V DC) 2 A

机械数据

外壳材料 塑料

防护等级 IP20

连接方式 螺旋接线夹（可插拔）

可夹紧的导线截面 0.2 ... 2.5 mm²

支撑轨道紧固 35 mm

安全技术数据

性能等级 (EN ISO 13849-1)，停机 0 *性能等级 Cat. 4 PL e
