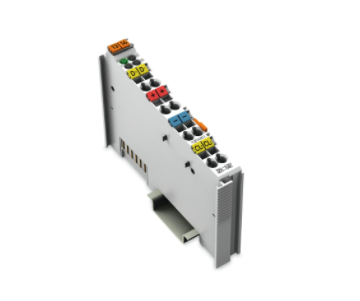

WAGO万可SSI变送器接口模块750-630/003-000可调节

WAGO万可SSI变送器接口模块750-630/003-000可调节

该模块是一个SSI接口，可以直接连接SSI编码器。

当该接口模块向传感器发送一个时钟脉冲后，模块读取输入数据并以数据字的形式将其直接传送至PLC或PC的过程映像区。

可以在工厂使用控制寄存器调整不同的工作模式、

传输频率和位宽度。发送器的电源来源于内部电源跨接触点。

可通过电源跨接触点为编码器供电。

信号类型 差分信号(RS-422)

变送器连接 On + D,-D / Off + CI,- CI

供电电压(变送器) 24 VDC; 通过电源跨接触点

串行输入 数据宽度：1 … 32位

传感器接线 输入 + D, -D / 输出 + CI, - CI

Transmitter supply voltage DC 24 V; via power jumper contacts

串行输入 32位（位宽）

数据传输速率 125 kHz

位宽 1 x 32 位、1 x 8 位控制/状态（可选）（24 位数据,保留 8 位）

编码 格雷码

系统电压 DC 5 V; via data contacts

电流消耗，系统供电 20 mA

数据传输速率 250kHz

数据宽度 1 x 32位

编码 格雷码/二进制码

供电电压(系统) 5 VDC; 通过数据触点

功率消耗(5 V系统供电) 20mA

现场侧供电电压 24 VDC (-15 … +20 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)

隔离 500 V系统/现场

可编程控制器及IPC成为众多工业和楼宇应用的选择750-585 2通道 模拟量输出模块; 0-20 mA; Ex i

指示灯 LED (A) green: Status

输入电源跨接触点数量 2

外部电源跨接触点数量 2

750-630/000-008
750-631/000-004
750-635
750-636
750-637
750-637/000-002
750-638
750-638
750-641
750-642
750-643
750-645

接线参数

连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)

连接类型(1) 输入/输出

单股导线 0.08 … 2.5 mm² / 28 … 14 AWG

细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG

剥线长度 8 … 9 mm / 0.31 … 0.35 inches
