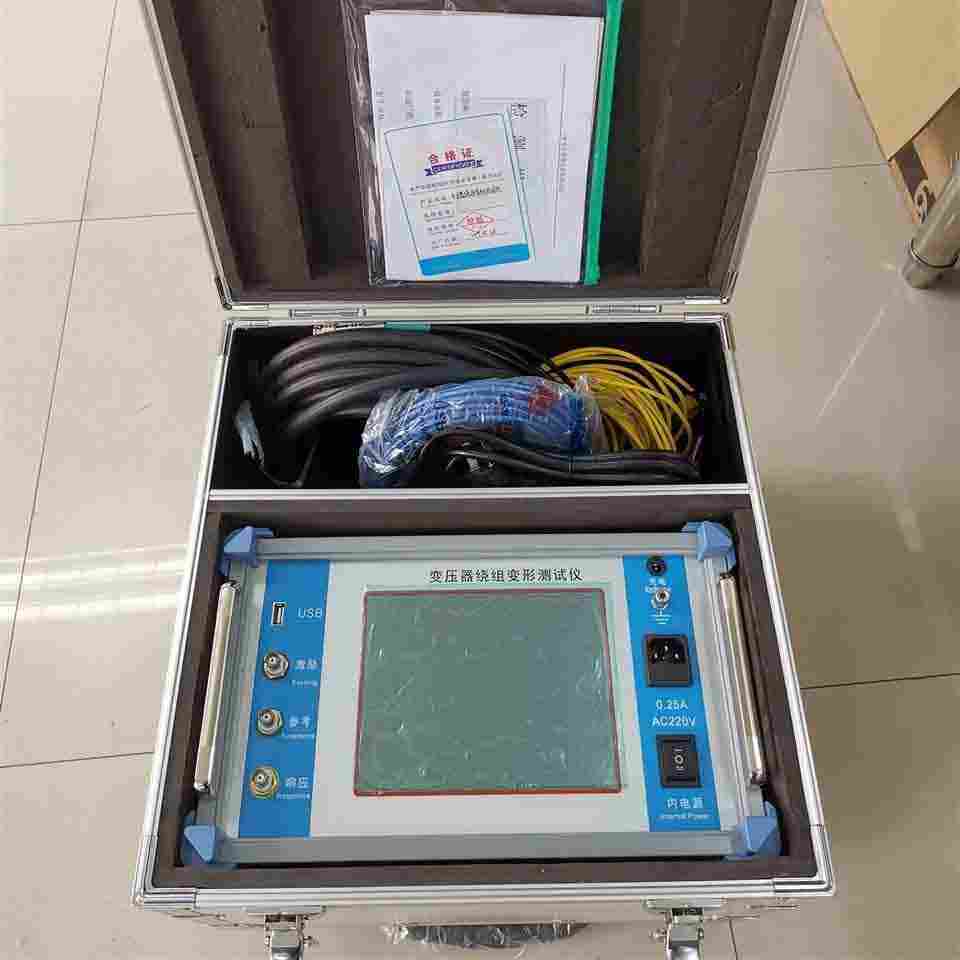

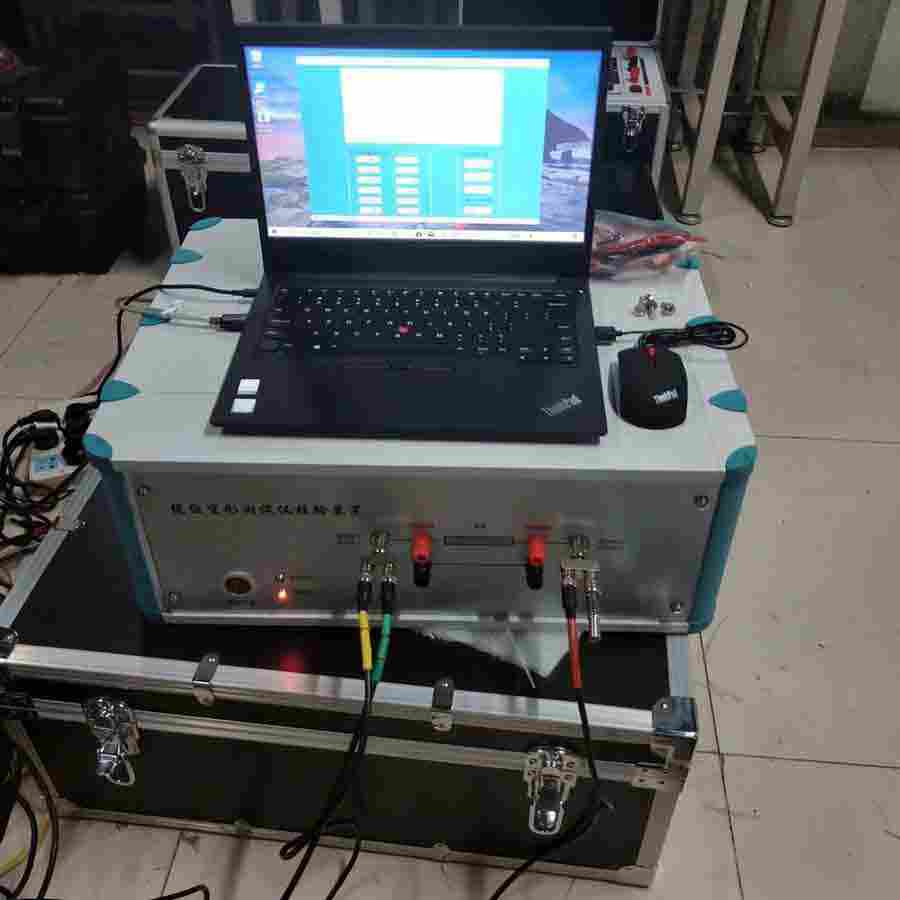

华能电气 变压器绕组变形分析仪操作方法

及以上电压等级电力变压器及其它用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受故障短路电流的冲击或者物理撞击，在短路电生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等*变形现象，这样将严重影响变压器的安全运行。

主要技术特点
1，频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
2，频响法为三相自动测试，大大缩短测试时间。测量速度快，对单个绕组测量时间1-3分钟以内。
频响法频率精度非常高，频率精度为0.001% 。
3，频响法可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
频响法采用分析软件功能强大，软件、硬件指标满足DL/T911-2004标准。
4，短路阻抗法为三相自动测试。不用外接调压源，采用市电AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。

2、主要技术参数
扫频范围：50Hz－2MHz 或 50Hz－10MHz（选配）
频率精度： 0.001%
采集通道量化精度：14位
扫频方式：线性或对数，扫频间隔和点数可任意设置
曲线显示：幅频曲线、即时曲线、（相频曲线，选配）
测量动态范围宽：－120dB～20dB

绕组的接线方式(频响法)

绕组变形频率响应测试的扫频信号建议从绕组的末端注入，端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。

YN接线

扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收

Y接线

由于中性点未引出，应按以下方式接线，如图4所示。

内连接△接线

内连接Δ接线绕组的接线方式

由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减过10dB后，则可以认为非测量线圈的影响可以忽略。

外连接Δ接线

如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线。
