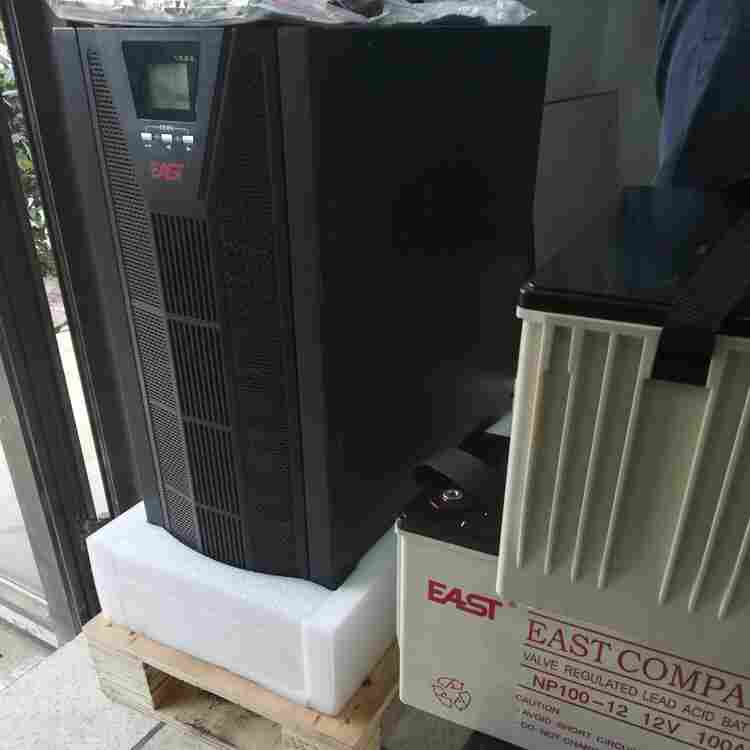

易事特UPS不间断电源 EA9010H三进单出10KW在线式10KVA高频机

工作模式

市电模式

经济模式

变频模式

电池模式

待机模式

旁路模式

关机模式

故障模式

电池自检模式

LCD字符显示

LINE

ECO

CUCF

BAT

STDBY

BYPASS

SHUTDN

FAULT

BATT

特点描述

常规工作模式，为负载提供稳走可靠的正弦波输出。

常规工作模式，效率较高，节能。输出会在15%的电压范围内随输入变化，对输入电压精度要求不高的负载可使用。

常规工作模式，输出频率会固定为50或60HZ(可设置)，*负载盘需降额到70%使用。

在市电出现异常时，常规工作模式会进入电池模式，继续为负载提供稳定电源

无输出。在市电正常并进行关机操作后会进入待机模式，

在旁路范围内输出和输入一致，不经过升压和逆变电路，可通过开关机操作在待机模式、旁路模式和常规工作模式中切换。默认启用，可设置关闭此模式

无输出。市电异常并进行关机时会进入关机模式，关机模式会对高压母线电压进行放电和相关数据保存，然后完全停止工作。

系统检测到故障时会进入故障模式，一般性的故障会有旁路输出，输出短路故随会切断输出。

检测电池是否正常。进入电池逆变模式工作10秒钟，再回到常规工作模式:

智能管理

)具有故障自诊断、自保护功能,故障信 息一目了然,维 护工作轻松快捷。

)可并联的三阶段充电设计,走期 对电池自检,监 测电池状况。

)提供RS232/SNM P监控接口,监 控软件具电源事件记录和分析功能,多种组网方案,支持TCP/IP协议,可实现 远程监控和管理,

稳定可靠

)基千DSP全数字化的控制技术,简化 控制电路,电路的 灵活性 和可靠性更商。

)集短路、过载、过热、输出过欠压保护及逐波限流技术等,系统运行更稳走。

功率器件设计余磊大,系统运行更可靠。

绿色环保

)内置EMC滤波器和双望防浪涌保护,负载 用电更安全

)高输入功率因素,对电网的污染极小。

)PFC输入功率因数校正技术,降低输入谐波电流,减 少对电网的污染。)符合ROHS要求,满足高电磁兼容标准ClassB 。高效节能>纯在 线双变换设 计,隔 离、滤除电网的各种谐波和故障。

>提 供负载供电质垒。

>具 备ECO经济工作摸式选择功能,降 低能耗,运行效率高达94%以上。

>智能风扇调速,降低噪音 和节约能耗,

高功率密度设计,占 用空间小,整 机运行效率更高。

灵活适用

>机架式和塔式兼容式设计,19 寸机架和塔式安装随心所欲。

>220V 50HZ/60Hz电源标准可由面板灵活设，

>LC D 显 示方式随 机架或塔式安装方式的不同,自由旋转,方便 用户查看。

>简单 通过增加电池模块实现后备时间的增加。

特殊设计

输出功因0.9，比普通机型带载提高13%。

宽的电网电压/频率输入范围,方便 燃油发电机的接入,避免电池频繁放电,延 长电池使用寿命。直流冷启动功能,可 利用电池开机,方便 应急备用供电。组合键方式的开关机功能,避 免用户误操作。智能监控选配件

SNMP卡:基 千TCP/IP协议的远程监控管理。

AS400 卡:干接点信号输出传输卡。

>U SB 卡:基 干单机通讯的监控管理

RS485卡:基干MODBUS协议的485通讯。

智能监控

本系统能够实现对UPS工作状态,进行远程纽中监控,具 有遥测、遥信、遥控、自动报智等功能。可以在生产运营中根据实际的情况调整管理方 法,也为生产线的值班人员减轻了负担,解决在过去由人工和人工记录日志的生产模式,完全由计算机全天候自动化处理,同时 也避免了由人为原因 造成的安全隐患,

50/60Hz 电源系统自适应

自动识别井适应50HZ/60Hz电源系统,满足不同电源系统要求。

易事特混合型EPS电源为三相型,其原理是:常规的三相照明型EPS电源输出的部分支路后端串联加装变频器(或软起动器)来配带纯动力负载。规格从几KW到几百KW都有,但根据混合负载的不同情况可有三种不同的选型方式。(1)混合负载为照明加小动力:此种情况易事特EPS电源为常规的三相照明型即可直接配带(2)混合负载为照明加三相三线型的中、大功率纯动力:此种情况应于动力负载前端(即常规的三相照明型EPS输出的动力支路后端)串联加装具有输出交流电抗器的变频器或软起动器即可匹配解决

(3)混合负载为照明加三相四线的中、大功率动力:三相四线的中、大功率动力负载有三种情况:1)三相四线的中、大功率动力负载本身具有变频起动功能,此种情况一般只需三相照明型EPS直接配带即可,但需注意!①易事特EPS电源逆变输出的相序必须与三相市电输入的相序一致,否则会出现市电供电时运行正常,市电异常逆变时反相序停机故障的问

题。

②因为电动机所配变频器的运行会对其输入侧产生较大谐波电流,所以应该在变频器输入前端加装合适的三相交流电抗器,否则需加大常规三相逆变型EPS应急电源与负载的功率匹配比(一般为2:1以上)。
