SBNLRD冷热金属检测器
来源：上海双旭电子有限公司
发布时间：2021-12-23 14:12:57
SBNLRD冷热金属检测器
一、型号定义：SBNLRD表示冷热金属，SBNLD表示冷金属，SBNRD表示热金属 | |
| 功能电 源 电 压输 出 方 式连接件参数交 流直 流延时触点电 平输入输出共一个输入输出分开各一个110V220V12V24V0-5S常开常闭12V24VPNP常开/常闭NPN常开/常闭PNP常开/常闭NPN常开/常闭代号E11E12E13E14SCPA/PBNA/NBPA/PBNA/NB12 | |
冷热金属检测器 | |
| 二、概述 | |
| SBNLRD冷热金属检测器主要用于冶金工业生产流水线现场，通过对工件运动位置的到位检测，输出一控制开关信号（接点或电平信号）从而起到自动控制开关作用。 冷热金属检测形式可分为：反馈反射型（T），对射型（X）。 2.1 SBNLRD-1型检测器采用半导体激光器作光源，经调制后出可风红色激光，经光敏管接收放大后，输出一开关信号。该检测器抗干扰能力强，作用距离远，安装调试方便，可在潮湿、水雾、粉尘等恶劣环境中使用。但当环境温度过70℃时，应加水冷却。 2.2 SBNLRD-2型检测器采用大功率半导体激光器作光源，经调制后发射一束红色激光，经光电管接收电路放大后，输出一控制信号。该检测器具有穿透能力强，抗干扰能力强，作用距离远的特点。可在潮湿、水雾、粉尘等恶劣环境中使用。该检测器的发射及接收部分分别由电路、光纤及光学镜头三部分组成。它把光学部分和电路部分分成两部分，用一束光纤把它们连接起来，这样的整件就可以承受温度较高的环境而不需要冷却系统。 2.3 SBNLRD-3型检测器受用可见高度红光半导体发光器作光源，经调制后发出一束平行红光，经光敏管接收放大后，输出一开关信号，安装调试方便，可在高温、潮湿等恶劣环境中使用。 2.4 SBNLRD-4型检测器采用不可见红外光半导体发光器作光源，经调制后发出一束平行光，经光敏管接收放大后，输出一开关信号。该检测器抗干扰能力强，作用距离远，可在高温、潮湿等恶劣环境中使用。 | |
| 1.1反馈反射型 | 1.2对射型 |
|
|

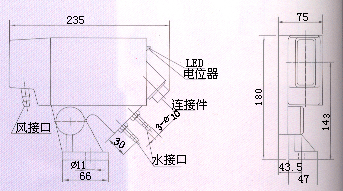

| 三、SBNLRD外形尺寸及技术参数 | |
| |
| 外壳形式 矩形（黄），带水冷，风冷 工作电源 DC12V；DC24V；AC110V；AC220V 工作温度 -25℃- +70℃；有水冷、风冷时℃- +120℃ 检测形式 反馈反射型（T） 对射型（X） 检测距离6m 15m 输 出 形 式 接点 接点容量：AC250V/5A，DC30V/5A 电 平 12V PNP 常开/常闭 负载电流：200mA NPN 常开/常闭 负载电流：200mA 24V PNP 常开/常闭 负载电流：200mA NPN 常开/常闭 负载电流：200mA 功耗 〈5VA 绝缘电阻 DC500V，〉=20MΩ 冷却水压力 〈0.3Mpa 指示灯 电源指示, 绿LDE亮, 有信号工作指示红LED亮 抗光干扰 电平<2ms, 接点<20ms 响应时间 白炽灯10000LX 灵敏度 顺时针旋转,由低到高 保护 直流输入极性保护, 电平输出短路及过载保护 操作角度 俯仰角±60°, 方位角任意调节 外形尺寸 长*宽*高 235*75*180mm | |
四、输出连接方式 | |
| 4.1 电平输出 | |
 |  |
4.2接点输出 | |
 |  |
| 4.3连接件标准接线图 | |
| |
