斯菲尔1946系列导轨式安装电能表说明书

1. 概述

1.1 符合标准

1.1 符合标准

IEC 61557-12:2007 交流 1000V 和直流 1500V 以下低压配电系统电气安全

防护措施的实验、测量或监控设备 第 12 部分 性能测量和监控装置（PMD）

IEC 62053-22:2003 电量测量设备(交流)-特殊要求-第 22 部分:静态电度表(0.5S)

IEC 62053-23:2003 电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级)

IEC 61010-1:2001 测量、控制以及实验室用电气设备的安全要求-第 1 部分:一般要求

IEC 61000-4-2 电磁兼容性 静电放电抗扰度试验

IEC 61000-4-3 电磁兼容性 射频电磁场辐射抗扰度试验

IEC 61000-4-4 电磁兼容性 电快速瞬变脉冲群抗扰度试验

IEC 61000-4-5 电磁兼容性 浪涌（冲击）抗扰度试验

IEC 61000-4-6 电磁兼容性 射频场感应的传导骚扰抗扰度试验

IEC 61000-4-8 电磁兼容性 工频磁场抗扰度试验

IEC 61000-4-11 电磁兼容性 电压暂降、短时中断和电压变化的抗扰度试验

IEC 61000-2-6 电磁兼容性 无线电干扰

IEC 60068-2-30 环境测试 工业环境抗扰度

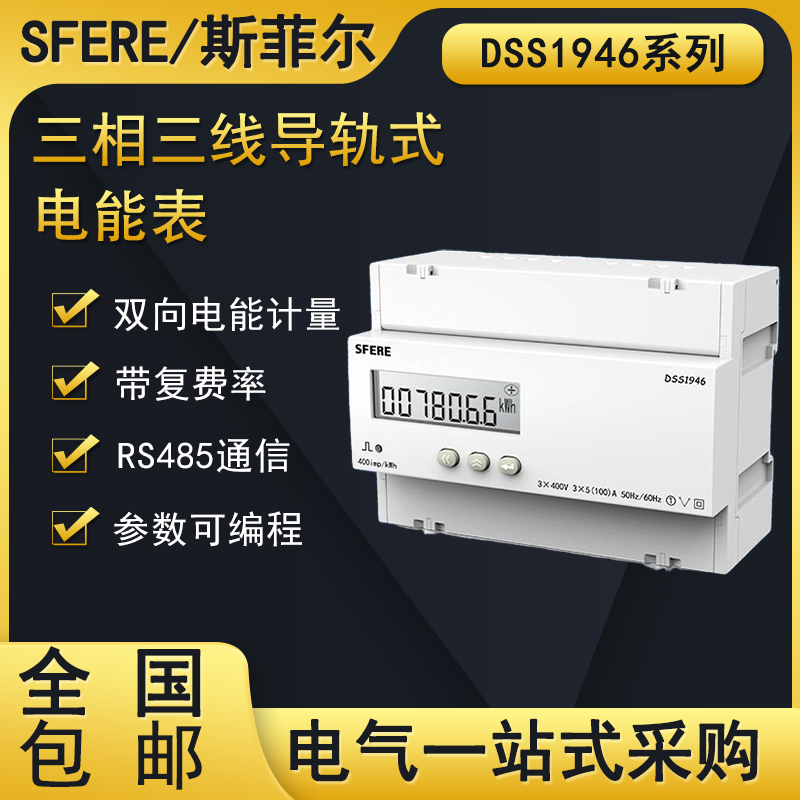

1.2 产品概述

我公司导轨式安装电能表采用*的电能计量芯片，应用数字采样处理技术及 SMT 工艺，根据用户实际用电状况设计、制造。该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。

2.命名意义

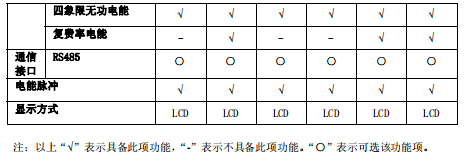

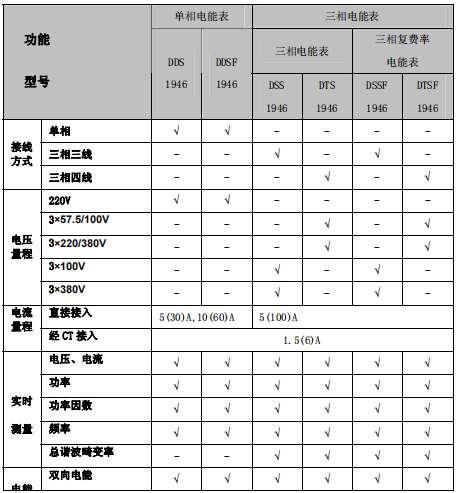

3.产品选型

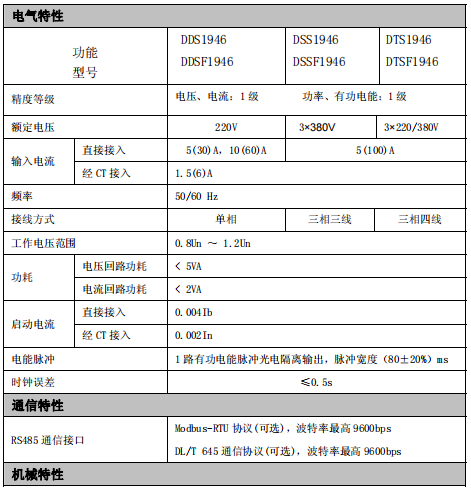

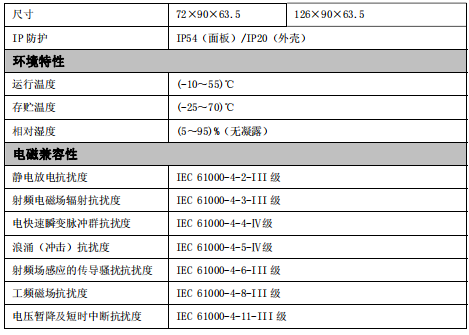

4.技术指标

5.功能特点

5.1 参数测量

实时测量以下参数：

- 电压、电流

 - 功率、功率因数

 - 频率

 - 需量

5.2 电能计量

仪表支持的电能计量功能：

- 双向电能计量；

- 复费率电能计量；

- 四象限无功电能；

仪表具有 1 套 12 时段 4 种费率计量功能，每天 24 小时*多可分为 12 个时段，各时段可选尖、峰、平、谷 4 种费率，可设置自动抄表时间，保存*近 3 月的电能信息，如：本月有功电能、上月尖有功电能、上上月平有功电能。

5.3 通信功能

 - RS485 接口与电表内部实行电气隔离，并设计有防雷击电路。

- 可通过 PC 机进行 RS485 通信，完成编程设置和抄表。

- 通信规约默认为 Modbus-RTU 协议，可通过按键修改为 DL/T645-1997 规约。

5.4 电能脉冲

仪表提供有功电能脉冲输出，采用光耦集电极开路方式实现有功电的远 传，远程的计算机终端、PLC 或开关量采集模块采集仪表的脉冲数来实现电 能累积计量。

6.安装接线

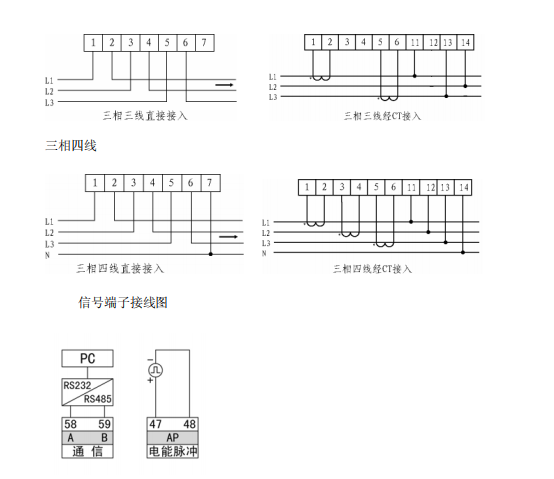

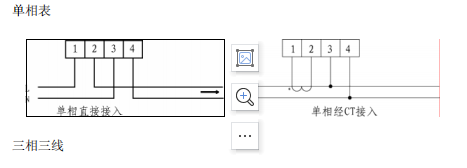

6.1 接线方式

6.2 外形尺寸

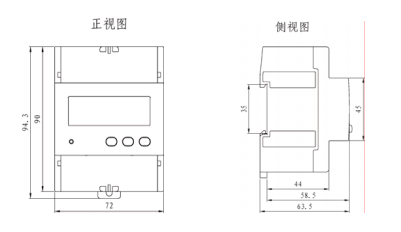

单相表外形尺寸(mm)

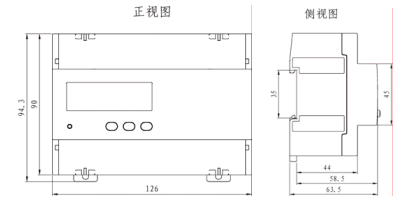

三相表外形尺寸(mm)

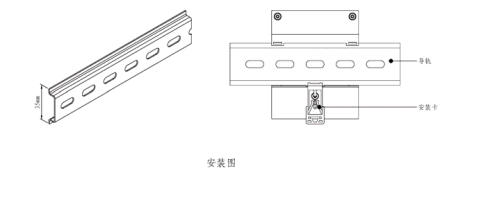

6.3 安装方式
