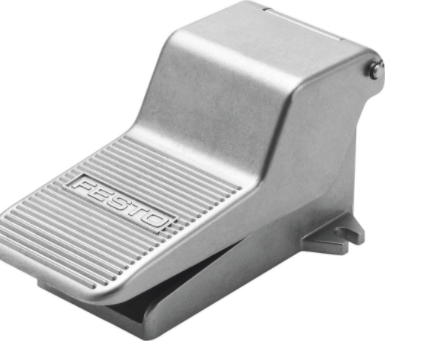

选用费斯托脚踏阀F-3-1/4-B参数

选用费斯托脚踏阀F-3-1/4-B参数

特点

脚踏阀采用手动控制的换向阀,阀的功能细分为二位三通和两位五通,具有体积小巧,外形美观,并具有面板式安装。

优势

1、采用整体槽隙滑阀结构，操作更轻巧。

2、高精度光整工艺加工阀孔，使用寿命更长。

3、采用加工中心加工阀体，加工精度更高。

4、采用先氧化后喷漆工艺，双重保护阀体，适应更恶劣环境工作。

技术参数

阀功能

两位三通，常闭，单稳态

驱动方式

手册

标准标称流量

600 l/min

工作气口

G1/4

工作压力

-0.95 bar ... 10 bar

结构特点

提动座

复位类型

弹簧复位

公称通径

7 mm

安装位置

可选

先导类型

直接

流向

不可逆

符号

00991101

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

环境温度

-10 °C ... 60 °C

驱动力

50 N

产品重量

595 g

安装方式

带通孔

气接口，气口 1

G1/4

气接口，气口 2

G1/4

气接口，气口 3

G1/4

密封件材料

NBR

外壳材料

压铸铝

产品介绍

特性 特性

阀功能 3/2 常闭， 单电控

标准额定流量 600 l/min

工作压力 -0,95 - 10 bar

设计结构 活塞座

额定尺寸 7 mm

先导类型 直接

环境温度 -10 - 60 °C

驱动力 26 N

产品重量 595 g

安装类型 带通孔

气动连接, 气口 1 G1 1/4

气动连接, 气口 2 G1 1/4

气动连接, 气口 3 G1 1/4

密封件的材料信息 NBR

外壳的材料信息 牙铸锌

德国FESTO费斯托脚踏阀//德国FESTO

费斯托脚踏阀，德国FESTO

8984 脚踏阀 F-3-1/4-B

8988 脚踏阀 FO-3-1/4-B

8992 脚踏阀 F-5-1/4-B

526984 脚踏阀 FPB-3-1/4
