产品描述

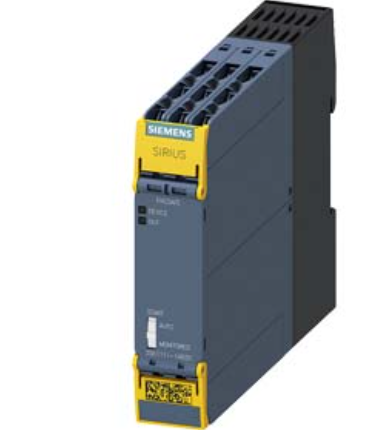

3SK1111-1AB30

SIRIUS 安全开关设备 标准系列基础设备 继电器使能电路 3 个常开触点以及 继电器信号电路 1 个常闭触点 Us = 24 V AC/DC 螺栓型端子连接

产品名称 SIRIUS

产品类别 安全继电器

产品名称 安全开关设备

产品的规格 继电器使能电路

产品类型名称 3SK1

产品线 标准型基本模块

产品功能

产品功能 可设置参数 传感器浮动 / 传感器无浮动式，被监控的起动 / 自动起动

产品功能

自动起动 是

光电栅栏的监视 是

保护门监视 是

常闭触点–常开触点电磁开关监控 否

磁开关监控 常闭触点-常闭触点 是

激光扫描监视 是

光栅监视 是

急停功能 是

被监控的起动 是

脚踏垫监视 否

联合作用的适宜性 冲压控制 否

使用的适宜性 设备连接器 3ZY12 否

应用适宜性

监控浮动式传感器 是

监控无浮动式传感器 是

行程开关监控 是

急停电路监控 是

光电保护设备监视 是

对磁性开关的监视 是

安全 是

按照防故障安全性的电流回路 是

综合技术数据

资格证明 UL 许可证 是

产品特点 横接安全的 是

损耗功率 [W] *值 2 W

绝缘电压 测定值 300 V

污染程度 3

过压类别 3

抗冲击电压能力 测定值 4 000 V

防护等级 IP 外壳的 IP20

耐冲击性 10g / 11 ms

抗震强度 符合 IEC 60068-2-6 5 ... 500 Hz: 0.75 mm

开关频率 *值 360 1/h

机械式使用寿命（转换周期） 典型 10 000 000

热电流 附带触点的开关元件的 *值 5 A

参考标示 符合 IEC 81346-2:2009 F

RoHS 指令（日期） 11/05/2012

SVHC substance name

Lead - 7439-92-1

Lead monoxide (lead oxide) - 1317-36-8

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol - 119-47-1

4,4'-isopropylidenediphenol (Bisphenol A, BPA) - 80-05-7

每个数量单位的净重 0.249 kg

环境条件

安装高度 高度出水平面以上 *值 4 000 m

环境温度

运行期间 -25 ... +60 °C

存放期间 -40 ... +80 °C

相对空气湿度 运行期间 10 ... 95 %

气压 按照SN 31205 900 ... 1 060 hPa

电磁兼容性

相对于 EMC 的安装环境 本产品适用于 B 级环境，并且也可以在家居环境中使用。

EMC 干扰发射 IEC 60947-5-1, B 类

安全

产品功能 适用于安全功能 是

可靠的设备状态 安全输出端已关闭

测试 磨损相关使用寿命 必要性 是

功能检查间隔 *值 1 a

停止类别 符合 IEC 60204-1 0

IEC 62061

SIL 要求限制（子系统） 符合 EN 62061 3

安全完整性等级 (SIL)

符合 IEC 62061 的 SIL 3

单通道传感器评估时 符合 IEC 62061 的 1

双通道传感器评估时 符合 IEC 62061 的 3

每小时发生引起危险的停机故障概率(PFHD) 需求率较高 符合 IEC 62061 的 0 1/h

ISO 13849

类别 按照 EN ISO 13849-1 4

绩效水平(PL)

符合 ISO 13849-1 PL e

单通道传感器评估时 符合 ISO 13849-1 c

双通道传感器评估时 符合 ISO 13849-1 e

类别

符合 ISO 13849-1 4

双通道传感器评估时 符合 ISO 13849-1 4

尺寸 符合 ISO 13849-2 必要性 否

IEC 61508

安全完整性等级 (SIL)

符合 IEC 61508 3

单通道传感器评估时 符合 IEC 61508 1

双通道传感器评估时 符合 IEC 61508 3

安全设备类型 按照 IEC 61508-2 类型 A

每小时发生引起危险的停机故障概率(PFHD) 需求率较高 符合 IEC 61508 0 1/h

停机故障的平均概率 对于请求(PFDavg) 低需求率时 符合 IEC 61508 1E-6 1/y

平均要求失效率 (PFDavg) 低需求率时 符合 IEC 61508 1E-6

安全失效分数 (SFF) 99 %

硬件故障公差

符合 IEC 61508 1

单通道传感器评估时 符合 IEC 61508 0

双通道传感器评估时 符合 IEC 61508 1

T1 值

使用寿命的 符合 IEC 61508 20 a

用于检测试验间隔时间或使用时间 符合 IEC 61508 20 a

电气安全

防电击接触保护 防直接接触保护

保护装置，防止短路导致开关装置损坏。

熔断体规格

用于继电器输出端常开触点的短路保护 需要 gL/gG：6 A 或 A 型 LS 开关：3 A 或 B 型 LS 开关：2 A 或 C 型 LS 开关： 1A

用于继电器输出端常闭触点的短路保护 需要 Diazed 或 Neozed 保险丝，工作等级 gL/gG：6 A 或 A 型 LS 开关：2 A 或 B型 LS 开关：2 A 或 C 型 LS 开关： 1 A

输入

输入端规格

串联输入端/按照运行需要的转换 否

反馈输入 是

起动输入 是

脉冲持续时间 传感器输入端的 *小值 150 ms

传感器输入端数量 1道的或2道的 1

输出

输出端数量 作为带触点的开关元件

作为常闭触点

— 用于报警功能 无延迟转换的 1

作为常开触点

— 安全型 无延迟转换的 3

— 安全型 延迟转换的 0

电流通断能力 继电器输出端常开触点的 DC-13 时

24 V 时 5 A

115 V时 0.2 A

230 V时 0.1 A

电流通断能力 继电器输出端常开触点的 AC-15 时

115 V时 5 A

230 V时 5 A

电流通断能力 继电器输出端常闭触点的 DC-13 时

24 V 时 1 A

115 V时 0.2 A

230 V时 0.1 A

电流通断能力 继电器输出端常闭触点的 AC-15 时

24 V 时 2 A

115 V时 1.5 A

230 V时 1.5 A

电流 *值 12 A

工作电流 在17 V时 *小值 5 mA

次

接通时间 当自动起动时

典型 200 ms

DC 时 *值 320 ms

AC 时 *值 320 ms

接通时间 当自动起动时 在电网停电之后

典型 200 ms
