德国SICK施克增量型编码器中文数据

德国SICK施克增量型编码器中文数据

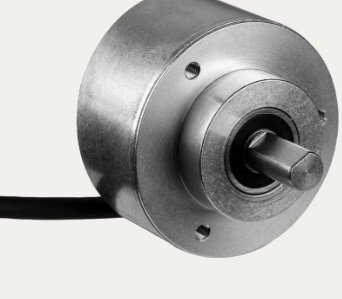

DFS60B-S4EK04096

订货号:

1037887

测量 - 速度和加速度, 测量 - 角度、倾斜度和旋转运动, 确定位置 - 1D 定位

DFS60B-S4WA04096

DFS60B-S4WA04096

订货号:

1060602

测量 - 速度和加速度, 测量 - 角度、倾斜度和旋转运动, 确定位置 - 1D 定位

DFS60B-S1EK04096

DFS60B-S1EK04096

订货号:

1053039

测量 - 速度和加速度, 测量 - 角度、倾斜度和旋转运动, 确定位置 - 1D 定位

DFS60B-S4EL04096

DFS60B-S4EL04096

订货号:

1037289

测量 - 速度和加速度, 测量 - 角度、倾斜度和旋转运动, 确定位置 - 1D 定位

产品资料

每转的脉冲 4,096 1)

测量步距 90°, 电/每圈脉冲数

测量脉冲宽度偏差，“二进制”脉冲数 ± 0.008°

误差限值 ± 0.05°

1) 见*转速观测.

通讯接口 增量式

通信接口详情 HTL / Push pull

信号通道数量 6 通道

初始化时间 40 ms

输出频率 ≤ 600 kHz

负载电流 ≤ 30 mA

功耗 ≤ 0.5 W (无负荷)

连接类型 电缆, 8 芯, 通用, 1.5 m 1)

供电电压 10 ... 32 V

参考信号，数量 1

参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接

极性反接保护 ✔

输出端短路保护 ✔ 2)

1) 通用电缆连接的位置应实现无弯折径向/轴向布线.

2) 与另一个通道、US 或 GND 短路，*允许时间 30 s.

机械规格 实心轴, 夹紧法兰

轴直径 10 mm

带平面

直线轴承 19 mm

重量 + 0.3 kg

材料、轴 不锈钢

材料，法兰 铝

材料、外壳 压铸铝

启动转矩 0.5 Ncm (+20 °C)

工作转矩 0.3 Ncm (+20 °C)

軸負荷

80 N (径向)

40 N (轴向)

工作转速 ≤ 9,000 min⁻¹ 1)

转动惯量 6.2 gcm²

轴承使用寿命 3.6 x 10^10 转

角加速度 ≤ 500,000 rad/s²
