HYDAC充氮工具使用方法FPU-1-350/250F2.5G11A3K

HYDAC充氮工具使用方法FPU-1-350/250F2.5G11A3K

FPU-1-400F4G11A3K

FPU-1-250F4G11A3K

FPU-1-250F2.5G11A3K

FPU-1-350/250F25G11A3K

使用方法：

1、将蓄能器垂直放置，并将蓄能器上面的防护螺帽及充气阀的防护螺帽拧下来

2、将充气工具的手柄左旋至顶杆与台肩平齐

3、将充气阀接头螺帽与充气阀拧紧

4、将软管接口与氮气瓶接口拧紧

5、松开放气阀，打开氮气瓶，软管中的空气从放气阀排出

6、拧紧放气阀，右旋充气工具手柄，顶开蓄能器充气阀，向蓄能器充气，观测压力表指示值

7、充气到要求压力值，左旋充气工具手柄，直至蓄能器充气阀关闭，关闭氮气瓶，打开放气阀，排出软管中的氮气，将充气工具从充气阀上拧下来

8、旋上充气阀防护螺帽和蓄能器防护螺帽

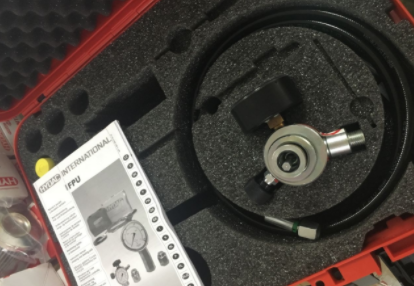

FPU-1-350/250F4G11A3充气和检测装置由下列部分组成：

阀体

芯轴手柄

单向阀

卸压阀

压力表

充气软管

用于皮囊式蓄能器的A3接头
