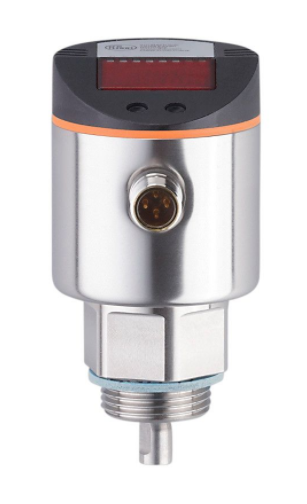

IFM易福门LR3000连续性监控的液位传感器

IFM易福门LR3000连续性监控的液位传感器

特点介绍

用于水槽或容器的可靠料位控制

适用于水、油和冷却剂

清晰可见的 4 位 LED 显示

模块化系统，由评估单元和测杆组成

通过缩短测杆适配不同的容器高度

参数介绍

输入和输出数数字输出数量: 1; 模拟输出数量: 1

探杆长度L [mm]100...1600

系统接口G 3/4 外螺纹

应用

特殊的性能镀金触点

介质液体

介质的介电常数≥ 1,8; (如果介质介电常数为1.8...5(例如油)，那么需要一个同轴管用于运行)

介质水; 水为基本的介质; 油; 油基介质

不能用于请参见操作使用说明书，章节"功能和特征"。

介质温度 [°C]-25...80; (90 < 1 h)

储存罐压力 [bar]-1...16

允许工作压力的*值（用于应用程序符合CRN标准） [bar]16

电气数据

工作电压 [V]18...30 DC

电流损耗 [mA]< 30

防护等级III

反相保护有

开机延迟时间 [s]< 3

的输入/输出

输入和输出数数字输出数量: 1; 模拟输出数量: 1

输出

输出数量2

输出信号开关信号; 模拟信号; IO-Link

电气设计PNP

数字输出数量1

输出功能常开/常闭; (可设定参数)

开关量输出DC电压降*值 [V]2.5

开关量输出DC的持续电流负载 [mA]200

模拟输出数量1

模拟电流输出 [mA]4...20, 可逆; (可调整量程)

负载*值 [Ω]500

模拟电压输出 [V]0...10, 可逆; (可调整量程)

负载电阻*小值 [Ω]2000

短路保护有

短路保护类型热量，脉冲式

过载保护有

测量/设定范围

探杆长度L [mm]100...1600

感应范围A [mm]L-40; (设置为油及油为基础的介质: L-60)

无效范围 I1 / I2 [mm]30 / 10; (设置为油及油为基础的介质: 30 / 30)

测量频率 [Hz]4

设定范围

开关点, SP [mm]≥ 15...L-30

请注意设定点SP

设置为油及油为基础的介质: 35...L-30

复原点, rP [mm]≥ 10...L-35

注意复原点, rP

设置为油及油为基础的介质: 30...L-35

设定步距 [mm]5

迟滞 [mm]> 5

精度/偏差

重复精度 [mm]± 5

测量误差 [mm]± 7

偏移误差 [mm]5

分辨率 [mm]1

零信号(电压) [V]0

零信号(电流) [mA]4.0

全信号（电压） [V]10

全信号（电流） [mA]20

温度变化率 /10 K± 0.2

接口

通信接口IO-Link

传递类型COM2 (38,4 kBaud)

IO-Link revision1.1

SDCI标准IEC 61131-9 CDV

外形无轮廓

SIO模式有

必需的mater port typeA

模拟过程数据1

二位输出过程数据1

处理周期*小值 [ms]2.3
