齐平式压力传感器

PM1704

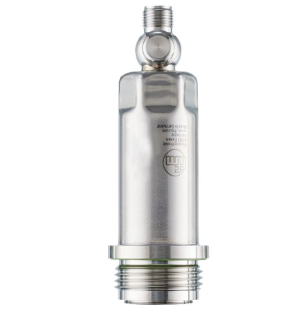

齐平式压力传感器 PM1704

耐用的不锈钢外壳，适用于食品和饮料工业

卫生的齐平设计

抗强效清洗剂的高压清洗

耐高温，高防护等级

输入和输出数 数字输出数量: 1; 模拟输出数量: 1

测量范围

-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa

系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario

应用

特殊的性能 镀金触点

测量元件 陶瓷电容式压力测量元件

温度监控 否

应用 可齐平安装，适用于食品饮料行业

介质 粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度[°C] -25...150

爆破压力*小值

150 bar 2175 psi 15 MPa

抗压强度

50 bar 725 psi 5 MPa

耐真空[mbar] -1000

压力 相对压力; 真空

齐平安装 有

允许工作压力的*值（用于应用程序符合CRN标准）[bar] 50

电气数据

工作电压[V] 18...30 DC

绝缘电阻*小值[MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

Watchdog集成看门狗电路 有

2-线

电流损耗[mA] 3.5...21.5

开机延迟时间[s] 1

3-线

电流损耗[mA] < 45

开机延迟时间[s] 0.5

的输入/输出

输入和输出数 数字输出数量: 1; 模拟输出数量: 1

输出

输出数量 2

输出信号 模拟信号; IO-Link; (可配置)

数字输出数量 1; (IO-Link)

模拟输出数量 1

模拟电流输出[mA] 4...20; (可调整量程)

负载*值[Ω] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)

短路保护 有

过载保护 有

测量/设定范围

测量范围

-1...10 bar -14.5...145 psi -100...1000 kPa -0.1...1 MPa

测量值起点

-1...8 bar -14.5...116 psi -0.1...0.8 MPa

测量值终点

1...10 bar 14.5...145 psi 0.1...1 MPa

设定步距

0.005 bar 0.1 psi 0.0005 MPa

出厂设定

ASP = 0.0 bar AEP = 10.0 bar

精度/偏差

重复精度[测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)

特征曲线偏差[测量范围值的%] < ± 0,2; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1)

线性偏差[测量范围值的%] < ± 0,15; (Turn down 1:1)

滞后偏差[测量范围值的%] < ± 0,15; (Turn down 1:1)

长时间稳定性[测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)

温度范围内的偏差

温度范围 偏差

-25...15 °C 特征曲线偏差 ± 0,05 测量范围值的% / 10 K

15...80 °C 特征曲线偏差

80...150 °C 特征曲线偏差 ± 0,1 测量范围值的% / 10 K

注释 详情请参见“图示和图表”章节

反应时间

用于模拟量输出的阻尼 (dAA)[s] 0...4

2-线

阶跃函数响应时间 模拟输出[ms] 30

3-线

阶跃函数响应时间 模拟输出[ms] 7

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形

Smart Sensor - SSP 3.1 Measuring Sensor

Common - I&D Identification and Diagnosis

SIO模式 否

必需的mater port type A

模拟过程数据 3

处理周期*小值[ms] 3.2

IO-Link压力分辨率[bar] 0.002

IO-Link过程数据（周期性）

功能 位长

压力 16

设备状态 4

IO-Link功能（非周期性） 应用特定标签; 内部温度

支持的DeviceID

运行方式 DeviceID

default 662

工作条件

环境温度[°C] -25...80

存储温度[°C] -40...100

外壳防护等级 IP 67; IP 68; IP 69K

/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27 50 g (11 ms)

抗震

DIN EN 60068-2-6 20 g (10...2000 Hz)

MTTF[年] 323

注意许可证

出厂证书可在www.factory-certificate.ifm下载

UL

UL编号 J021

机械技术数据

重量[g] 307.75

外壳 圆柱形的

尺寸[mm] Ø 30.2 / L = 111

原材料 不锈钢(1.4404 / 316L); PBT

材料(接液部件) 陶瓷 (99.9 % Al2 O3); 不锈钢(1.4435 / 316L) 表面特征值: Ra < 0,4 µm / Rz = 4 µm; PTFE

开关动作寿命 1亿

拧紧扭矩[Nm] 35

系统接口 螺纹连接 G 1 外螺纹 Aseptoflex Vario
