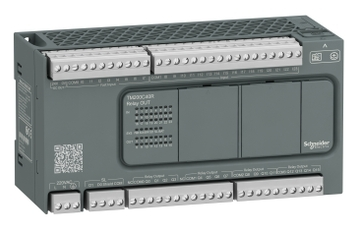

法国的可编程控制器一体式

法国的可编程控制器一体式

施耐德的控制器型号

TM200C24R

TM200CE24R

TM200C24U/T

TM200CE24U/T

TM200C40R

TM200CE40R

TM200C40U/T

TM200CE40U/T

TM200C60R

TMCR2DM4U

TMCR2AI2

TMCR2TI2

TMCR2AQ2V

TMCR2AQ2C

TMCR2AM3

TMCR2SL1

TMCR2SL1A

TM3DQ8R TM3数字量扩展模块,

TM3DQ8U TM3数字量扩展模块,

TM3DQ8T TM3数字量扩展模块,

TM3DQ16R TM3数字量扩展模块,

TM3DQ16U TM3数字量扩展模块,

TM3DQ16T TM3数字量扩展模块,

TM3DQ32UK TM3数字量扩展模块

技术参数表

可编程控制器

额定电源电压 [Us]

100...240 V AC

离散量I/O编号

40

离散量输入数量

I2...I5: 4 快速输入

I0, I1, I6, I7: 4 高速输入

I8...I23: 16 正常的输入

离散量输出数量

16 继电器

离散量输入电压

24 V

离散量输入电压类型

直流

离散量输入电流

7 mA 适用 输入

离散量输入逻辑

阱或源 (正/负) 类别1 符合 EN/IEC 61131-2

离散量输出电压

24 V 直流

220 V 交流

离散量输出电流

2 A

固态输出类型

继电器常开

功耗 VA

59…69 VA 在…上 100...240 V AC (*输入/输出)

补充信息

I/O 拓展模块数

4 和 128 离散输出 适用 晶体管输出

4 和 80 离散输出 适用 继电器输出

电源电压范围

85…264 V

网络频率

50/60 Hz

瞬间峰值电流

50 A

电压状态1担保

>= 15 V 适用 输入

电压状态0担保

<= 5 V 适用 输入

输入阻抗

3.3 kOhm 适用 离散量输入

响应时间

5 µs 关, I0, I1, I6, I7 端子 适用 高速输入

5 µs 开, I0, I1, I6, I7 端子 适用 高速输入

100 µs 关, I2...I5 端子 适用 快速输入

35 µs 开, I2...I5 端子 适用 快速输入

100 µs 关, I8...I13 端子 适用 正常的输入

35 µs 开, I8...I13 端子 适用 正常的输入

10 ms 关, Q0...Q15 端子 适用 继电器输出

10 ms 开, Q0...Q15 端子 适用 继电器输出

125 µs 关, I14...I23 端子 适用 正常的输入

55 µs 开, I14...I23 端子 适用 正常的输入

可配置滤波时间

0 ms 适用 输入

3 ms 适用 输入

12 ms 适用 输入

输出电压限制

30 V DC

250 V AC

连接类型－端子连接

4 A 在…上 COM 2

4 A 在…上 COM 0

4 A 在…上 COM 1

4 A 在…上 COM 3

电气寿命

100000 次 AC-12, 240 V, 480 VA, 阻性（负载）

100000 次 DC-12, 24 V, 48 W, 阻性（负载）

开关频率

0.1 Hz 带有*负载

机械寿命

20000000 次 适用 继电器输出

*小负荷

10 mA 在…上 5 V 直流 适用 继电器输出

存储容量

512 byte 内部 闪存 存储 适用 程序备份

数据存储设备

32 GB micro SD 卡 (可选)

电池类型

BR2033 Li-CFx (锂氟化石墨), 电池寿命: 5 年

累计运行时间

3 年 在…上 25 °C (通过中断电源)

1K指令的执行时间

0.3 ms 适用 事件和周期性任务

_

0.2 µs _

每个任务执行时间

60 µs 响应时间

时钟误差

<= 90 s/月 在…上 25 °C

调节回路

可调的PID调节器 多达14个同步循环

控制信号类型

正交 (x1, x2, x4) 在…上 100 kHz 适用 快速输入 (高数计数模式)

脉冲/方向 在…上 100 kHz 适用 快速输入 (高数计数模式)

单相 在…上 100 kHz 适用 快速输入 (高数计数模式)

CW/CCW 在…上 100 kHz 适用 快速输入 (高数计数模式)

计算输入数

4 快速输入 (高数计数模式) 在…上 100 kHz 32 位

集成连接类型

USB 端口 和 mini B USB 2.0 连接器

非隔离的串行链接 串行 1 和 端子模块 连接器 和 RS485 界面

非隔离的串行链接 串行 2 和 端子模块 连接器 和 RS232/RS485 界面

独立串行连接 串行 2 和 端子模块 连接器 和 RS485 界面

传输率

1.2...115.2 kbit/s (默认115.2 kbit/s ) 用于总线长度为… 15 m 适用 RS485

1.2...115.2 kbit/s (默认115.2 kbit/s ) 用于总线长度为… 3 m 适用 RS232

12 Mbit/s 适用 USB

通讯协议

USB 端口: USB 协议 - SoMachine-Network

非隔离的串行链接: 串口Modbus 协议 主/从 - RTU/ASCII 或 SoMachine-Network

本地信号指示

1 个LED (绿色)PWR:

1 个LED (绿色)RUN:

1 个LED (红色)模块错误 (ERR):

1 个LED (绿色)可访问 SD卡 (SD):

1 个LED (红色)BAT:

1 个LED (绿色)SL1:

每通道1 LED (绿色)I/O 状态:

电气连接

Mini B USB 2.0 连接器对一个编程终端

可拆卸 螺钉接线端子用于输入

可拆卸 螺钉接线端子用于输出

可拆卸 螺钉接线端子, 4 端子 用于串行连接

可拆卸 螺钉接线端子, 3 端子 用于连接 100-240 V 交流电源

maximum cable distance between devices

非屏蔽电缆: <50 m 适用 输入

屏蔽电缆: <10 m 适用 快速输入

屏蔽电缆: <10 m 适用 高速输入

非屏蔽电缆: <150 m 适用 输出

隔离

输入之间无隔离

输出与内部逻辑之间 在…上 1780 V AC

输出组之间 在…上 1780 V AC

供电与内部逻辑之间 在…上 1780 V AC

输入与内部逻辑之间 在…上 500 V AC

快速输入与内部逻辑之间 在…上 500 V AC

输入组之间 在…上 500 V AC

传感器电源

24 V 直流 在…上 300 mA 由控制器供给

标识

CE

安装方式

顶帽类型TH35-15 导轨安装 符合 IEC 60715

顶帽类型 TH35-7.5 板或有固定套件的板 符合 IEC 60715

高度

90 mm

深度

70 mm

宽度

175 mm

产品净重

0.504 kg

环境

IP 保护等级

IP20 保护盖就位

包装1高度

9.388 cm

包装1宽度

13.744 cm

包装1长度

18.809 cm

包装2的单位类别

S03

包装2的数量

12

包装2重量

9716.0 g

包装2高度

30 cm

包装2宽度

30 cm

包装2长度

40 cm

包装3的单位类别

P12

包装3的数量

288

包装3重量

242184.0 g

包装3高度

95 cm

包装3宽度

80 cm

包装3长度

120 cm

电磁兼容性

静电放电抗干扰 - 测试等级: 8 kV (空气放电) 符合 EN/IEC 61000-4-2

静电放电抗干扰 - 测试等级: 6 kV (接触放电) 符合 EN/IEC 61000-4-2

抗辐射 - 测试等级: 10 V/m (80 MHz...3 GHz) 符合 EN/IEC 61000-4-3

电源频率磁场抗扰试验 - 测试等级: 30 A/m 符合 EN/IEC 61000-4-8

抗快速瞬变 - 测试等级: 2 kV (电源线) 符合 EN/IEC 61000-4-4

抗快速瞬变 - 测试等级: 2 kV (继电器输出) 符合 EN/IEC 61000-4-4

抗快速瞬变 - 测试等级: 1 kV (E/S) 符合 EN/IEC 61000-4-4

抗快速瞬变 - 测试等级: 1 kV (串行链接) 符合 EN/IEC 61000-4-4

抗浪涌 - 测试等级: 1 kV (电源线 (DC)) 符合 EN/IEC 61000-4-5

抗浪涌 - 测试等级: 2 kV (电源线 (AC)) 符合 EN/IEC 61000-4-5

抗浪涌 - 测试等级: 2 kV (继电器输出) 符合 EN/IEC 61000-4-5

抗浪涌 - 测试等级: 1 kV (E/S) 符合 EN/IEC 61000-4-5

抗浪涌 - 测试等级: 1 kV (屏蔽电缆) 符合 EN/IEC 61000-4-5

抗浪涌 - 测试等级: 0.5 kV (电源线 (DC)) 符合 EN/IEC 61000-4-5

抗浪涌 - 测试等级: 1 kV (电源线 (AC)) 符合 EN/IEC 61000-4-5

抗导电 - 测试等级: 10 V (0.15...80 MHz) 符合 EN/IEC 61000-4-6

传导辐射 - 测试等级: 79 dBμV/m QP/66 dBμV/m AV (电源线 (AC)) 符合 EN/IEC 55011

传导辐射 - 测试等级: 73 dBμV/m QP/60 dBμV/m AV (电源线 (AC)) 符合 EN/IEC 55011

传播辐射 - 测试等级: 40 dBμV/m QP (10 m)A类 符合 EN/IEC 55011

传播辐射 - 测试等级: 47 dBμV/m QP (10 m)A类 符合 EN/IEC 55011

抗冲击

15 gn 适用 11 ms

30 gn 适用 6 ms

抗瞬时断电

10 ms

抗振动

3.5 mm 在…上 5…8.4 Hz 在…上 均匀导轨

1 gn 在…上 8.4…150 Hz 在…上 均匀导轨

3.5 mm 在…上 5…8.7 Hz 在…上 面板安装

2 gn 在…上 8.7…150 Hz 在…上 面板安装

相对湿度

10…95 %, 无凝结 (操作中)

10…95 %, 无凝结 (存储期间)

环境温度

0…55 °C (垂直安装)

贮存环境温度

-25…70 °C

污染等级

<= 2

工作海拔

0...2000 m

存储高度

0…3000 m

包装单位

包装1的单位类别

PCE

个/公斤

1

包装重量

767.5 g
