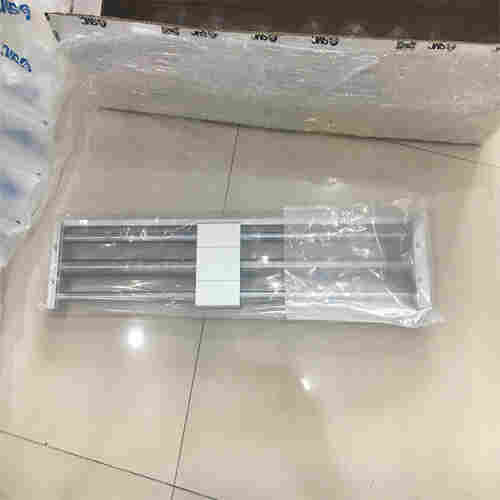

SMC无杆气缸CY1SG20-200Z描述

SMC无杆气缸CY1SG20-200Z描述

MXS12-30

CDRQ2BS30-90C

VQ4201-4W新款VQ4201-4W1

SY5220-4DZD-01

C95SDB250-500

AW30-02BG-B

SMC 气缸  CDM2B25-100Z

1 残压排出阀 VHS30-03A

1 过滤减压阀 AW30-03BG-A

1 气动式压力开关 IS3010-02L5

1 气控阀 VNC411A-25A-5DZ

3 盖板 SY7000-26-22A

2 电磁阀底板 SS5Y7-20-02

1 电磁阀底板 SS5Y7-20-05

1 电磁阀底板 SS5Y7-20-07

技术资料

CY1S-Z 系列 磁偶式无杆气缸 滑尺型/滑动轴承

质量：*削减15%(0.96 kg:以前型号1.13 kg)

全长：*缩短15 mm(240 mm:以前型号255 mm)

持久性提高

　在缸筒内外面上安装润滑保持器，以保持其润滑性

调整螺钉提高了行程精度/重复定位精度

字段描述 字段取值 取值描述

配管形式 G 集中配管型

缸径 20 缸径 20mm

通口螺纹的种类 - M螺纹,Rc

气缸行程 200 气缸行程 200mm

调整形式 - 带调程螺钉

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

导轨形式 滑动轴承导轨型

动作方式 双作用

使用流体 空气

缓冲形式 垫缓冲 / 两侧液压缓冲

配管连接口径 1/8

*低使用压力 0.18 MPa

*使用压力 0.7 MPa

保证耐压力 1.05 MPa

环境温度 -10～60℃

给油 不给油式

行程长度允差 0～+1.0 mm

使用活塞速度 50～400 mm/s

保持力 231 N

缸筒材质 不锈钢

端盖材质 铝合金

活塞材质 铝合金

SMC无杆气缸CY1SG20-200Z描述
