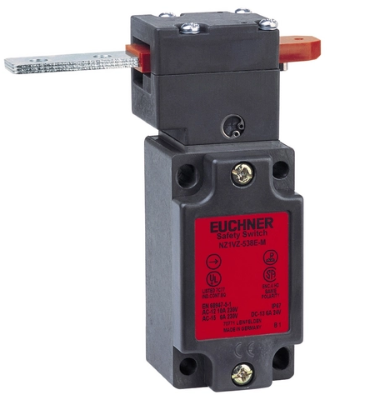

085676德国euchner安全开关无门锁功能

085676德国euchner安全开关无门锁功能

NZ1VZ-538E-M (订货号 085676)

NZ.VZ安全开关，M20 x 1.5电缆进线口

M20 x 1.5电缆进线口

2个强制断开触点

水平

可以90°增幅进行调整

开关元件

538H

缓动式开关触点2个强制断开触点

所需附件

不包含触发块。

电气连接值

套期保值 max. 4 A gG

连接横断面 0.34 ... 1.5 mm²

额定绝缘电压Ui 250 V

额定冲击电压 Uimp 2.5 kV

利用类别

DC-13 4A 24V

AC-15 4A 230V

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

接近方向 A

连接类型

1 x M20 x 1.5

门位置强制断开触点数 2

拔出力 35 N

触发频率 max. 1200 1/h

触发力 35 N

安装方向 任何

插入深度 52 mm

存储温度 -25 ... 80 °C

机械寿命 2 x 10⁶

固定作用力 8 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -25 ... 80 °C

材料

触点 银合金，电亮金

壳体 阳极氧化压铸合金

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D 任务时间

监控安全门位置 4.5x106 20 y

重要申明！值在DC-13 100 mA/24V时有效

结合触发块-Z-GN使用

行程 16 mm

结合触发块-Z-G使用

行程 4 mm

085676德国euchner安全开关无门锁功能
