MD 4C EX VARIO +AK+EK 20696937普兰德ATEX防爆泵

详情介绍：

描述

通过使用*的ATEX VARIO®化学隔膜泵和化学真空系统，真空度可以*地通过电机速度调控。VARIO®真空泵可以通过一条额外的控制信号线进行驱动。带有 ATEX 真空传感器和Connection Box 100的可选真空控制器 VACUU·SELECT 可实现全自动蒸发，无需参数设置或用户编程。在适应性控制作用下，系统可以独立找到沸点压力、持续调节真空度并且根据蒸汽压力进行优化。
真空控制器和Connection Box 100都安装在非爆炸区域。

性能特性

• 具备ATEX防爆化学隔膜泵的所有优点，带进气口收集瓶AK和出气口冷凝器EK

• 无滞后的VARIO®真空控制，使过程时间更短

• VARIO®-真空泵仅根据需求的大小来调节转速 - *小的能耗，更长的维护周期，运行安静

• CVC 3000真空控制器（可选件），可实现*的真空控制和全自动的工艺

• ATEX 真空传感器和Connection Box 100易于安装——一站式

技术指标

单位换算

技术指标	单位	MD 4C EX VARIO +AK+EK
真空控制器		无控制器
泵头数/级数		4 / 3
*大抽速	m3/h	3.7
*大抽速	cfm	2.2
极限真空（绝压）	mbar/torr	3 / 2.3
极限真空（绝压），使用气镇	mbar/torr	10 / 7.5
整体漏率	mbar l/s	0.1
环境温度范围（操作）	°C	10 - 40
环境温度范围（储存）	°C	-10 - 60
*大介质温度	°C	40
*大出气口压力（绝压）	bar	1.1
进气口接口		KF DN 25 小法兰
出气口接口		软管喷嘴接头 DN 8-10 mm
冷却液接口		2个 DN 6-8 mm 软管喷嘴接头
额定电机功率	kW	0.25
*大工作电流	A	3.2
*大啟動電流	A	150A / 2.5ms
电机转速范围	min-1	30 - 1500
额定转速	min-1	1500
防护等级		IP 54
尺寸（长x宽x高）, 大约	mm	600 x 365 x 420
重量, 大约	kg	36
噪音水平在50赫茲，典型值	dBA	42
ATEX规格		抽气腔（所抽气体）： II 2G Ex h IIC T3 Gb X 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X Motor: II 2G Ex db IIB T4 Gb
货品配置		泵体安装完毕，连接即可使用，配2米无插头电缆，附带说明书。用户需自行提供外部保护以防止玻璃损坏或破裂。
可选附件		PTFE管 KF DN 25 (1000 mm: 20686033) 真空传感器 ATEX 0,1% FSO* 4-20mA (20635423) 真空传感器 ATEX 0,3% FSO* 4-20mA (20634424) Vakuum-Controller VACUU·SELECT (20700050) Connection Box 100 (20635435)

几个组件安装在Connection Box 100 中，这些组件是处理传感器信号所需的。 该测量链将真空控制器上显示的真空值的不确定度增至 +- 3 mbar（对于传感器 20635423，FSO 为 0.1 %）和 +- 4 mbar（对于传感器 20635424，FSO 为 0.3 %）。

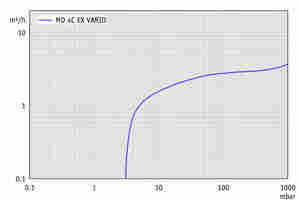

MD 4C EX VARIO +AK+EK - 抽速曲线

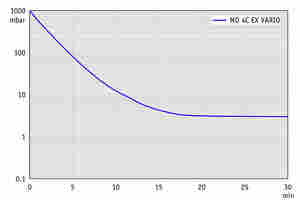

MD 4C EX VARIO +AK+EK - 抽气曲线 （100升容积）

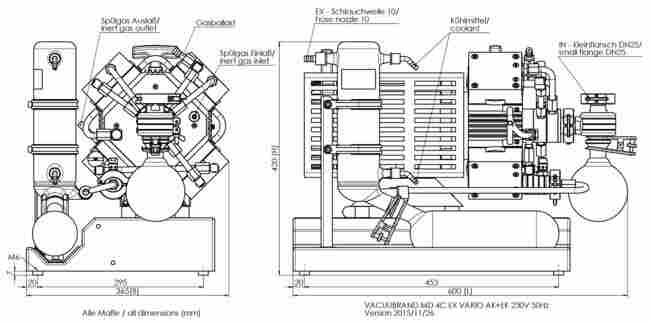

MD 4C EX VARIO +AK+EK - 尺寸规格表

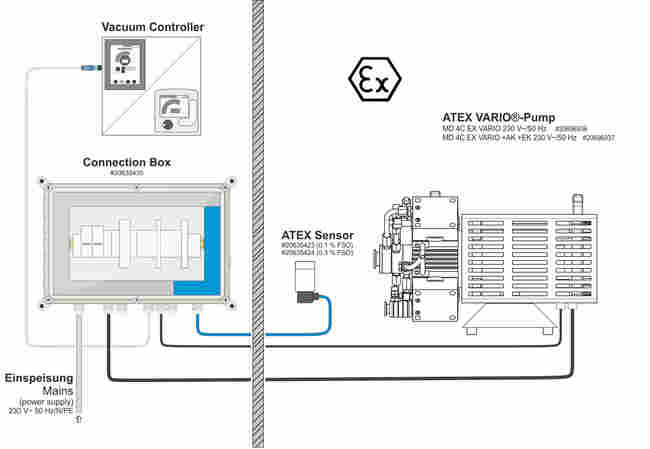

MD 4C EX VARIO +AK+EK - 连接示例

技术参数如有变化，恕不另行通知-

订购信息

产品名称	工作电压和频率	插头	订货号
MD 4C EX VARIO +AK+EK	230 V~ 50 Hz	裸线	20696937
